6S 30000mAh UAV-batterij

De 6S 30.000 mAh UAV-batterij, geleverd door HSS Energy, is een semi-solid-state pakket van 22,2 V, 30 Ah, gebouwd rond een individueel celplatform van 350 Wh/kg. De nominale energie bedraagt ​​666 Wh en de massa van het afgewerkte pakket bedraagt ​​ongeveer 2,05 kg, wat een berekende referentie voor het volledige pakket oplevert van ongeveer 325 Wh/kg. De breedte van 68 mm houdt het pakket aanzienlijk smaller dan het 40Ah hoogenergetische platform, terwijl de geverifieerde continue classificatie van 90A deze SKU een andere rol geeft dan de lichtere 16Ah- en 22Ah-opties.

De voornaamste aankoopreden is niet alleen de maximale capaciteit. De HSS 6S30Ah is gepositioneerd voor op maat gemaakte 6S-vliegtuigprogramma's die een sterkere duurzame stroomstap nodig hebben, terwijl ze binnen een vertrouwde 22,2V-architectuur blijven. De uiteindelijke geschiktheid hangt nog steeds af van de spanningslimieten van het vliegtuig, de constante en maximale stroom, de maximale stroomduur, de geometrie van het batterijcompartiment, de connector, het laderprofiel, de temperatuur en de monstervalidatie.

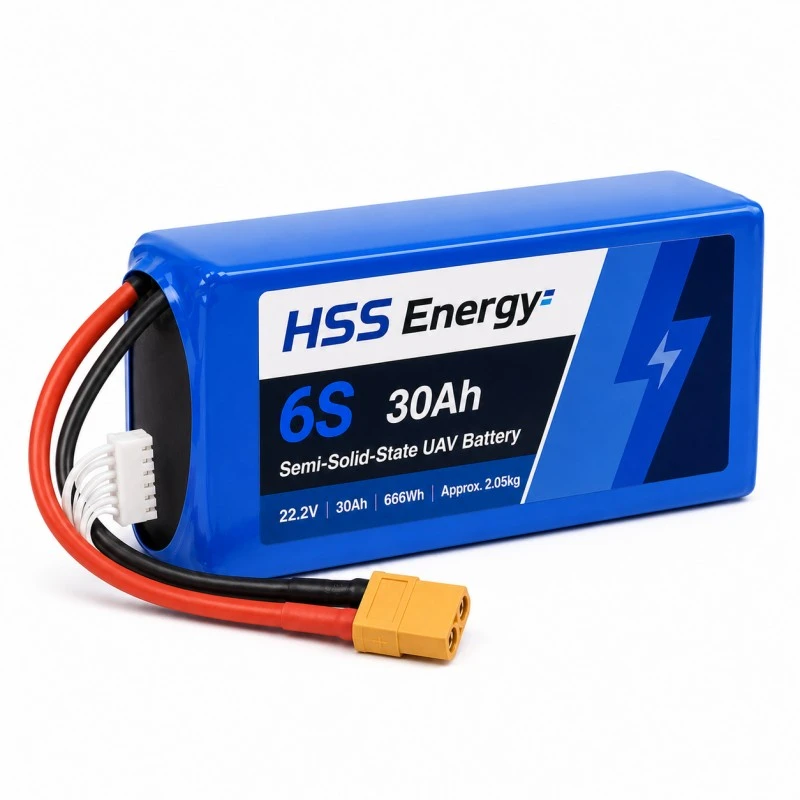

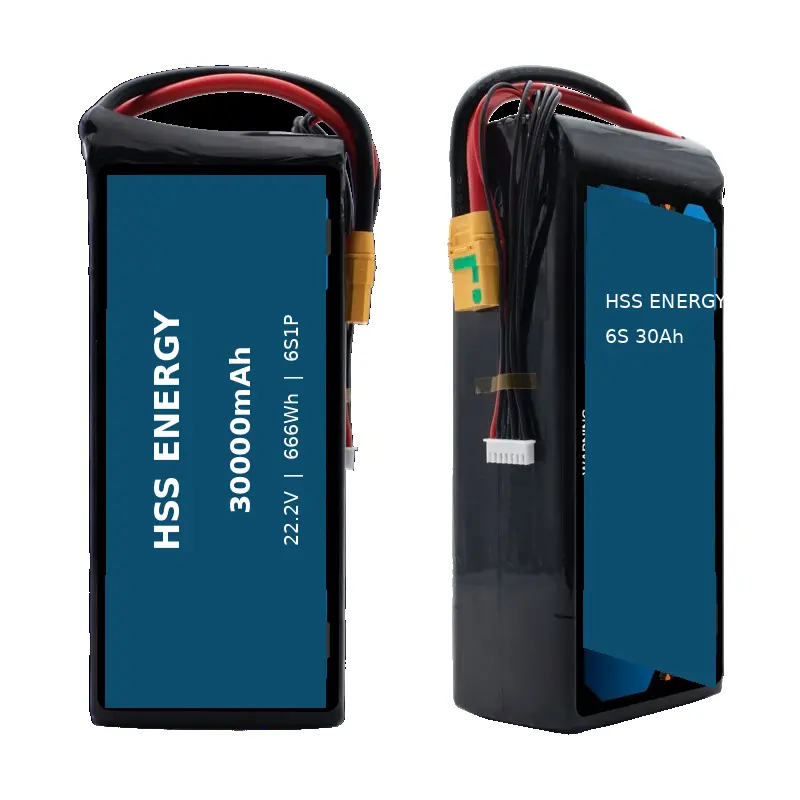

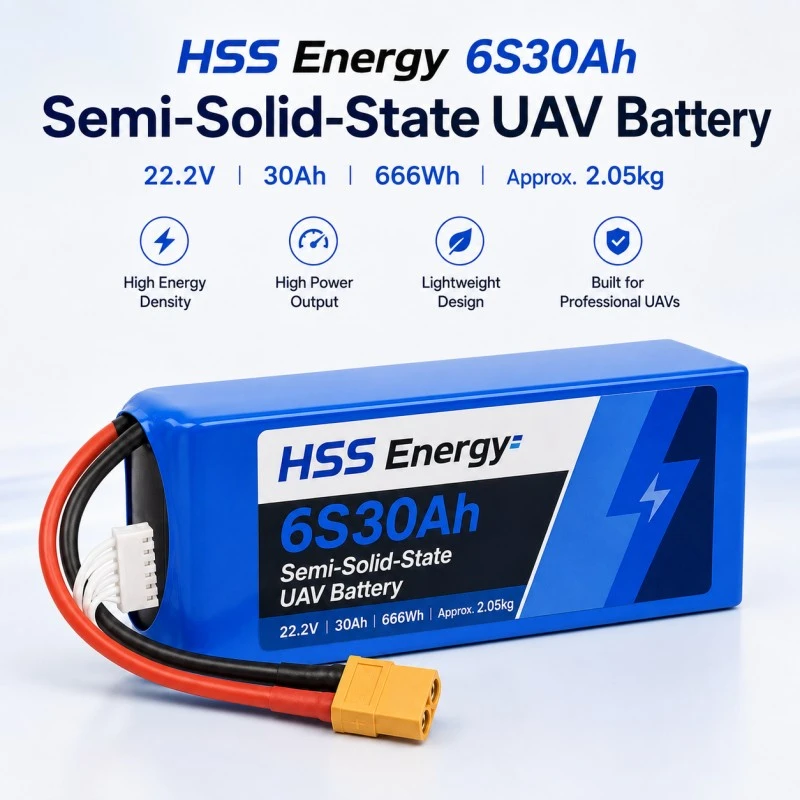

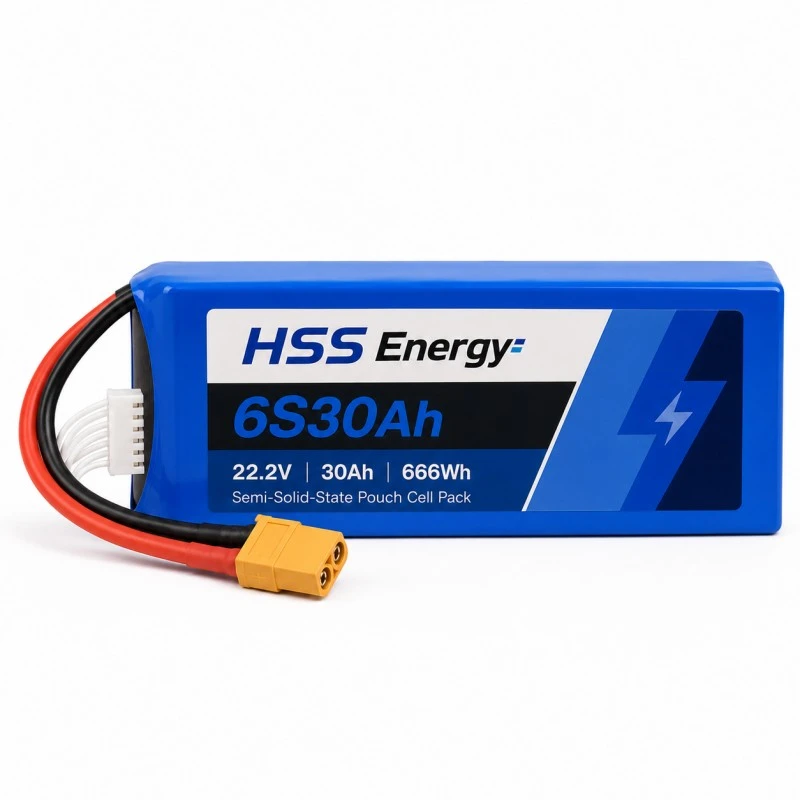

HSS Energy HSS 6S30Ah productaanzichten voor- en zijkant.

Productspecificaties - Elektrisch en energie

Productspecificaties - Bediening, mechanisch en interface

De resultaten over de levensduur variëren afhankelijk van de laad-/ontlaadsnelheid, de diepte van de ontlading, de temperatuur, de opslagpraktijk en de criteria voor het einde van de levensduur. Gebruik de test- en acceptatievoorwaarden die van toepassing zijn op de goedgekeurde bestelde configuratie.

Stroomgrens: eerst aanhoudende belasting, daarna maximale stroom

Voor deze semi-solid-state UAV-batterij is het geverifieerde continue vermogen 90A bij 3C. De waarde van 300A is de maximale ontladingswaarde van 10C en mag niet als continue stroom worden beschouwd. De toepasselijke maximale stroomduur wordt gedefinieerd op basis van de goedgekeurde batterijconfiguratie, startconditie, koeling, temperatuur en werkcyclus van het vliegtuig. Verstrek gemeten stroomlogboeken telkens wanneer het voortstuwingssysteem de bovenste stroomgrens nadert.

Waarom 30Ah bestaat in de HSS 6S-productmatrix

HSS 6S30Ah is geen opgeschaalde 22Ah-pagina en geen verkleinde 40Ah-pagina. Zijn matrixrol is een hogere aanhoudende stroom binnen de 6S-familie. De onderstaande vergelijking is een leidraad voor de productfamilieselectie op basis van geverifieerde energie, massa, continue stroom, celplatform en mechanische envelop; het is geen automatische verklaring van vliegtuigcompatibiliteit.

Vergeleken met HSS 6S22Ah voegt het 30Ah-platform 177,6 Wh nominale energie en 24 A continue stroom toe, terwijl de geschatte pakketmassa met ongeveer 430 g en de breedte met 13 mm wordt vergroot. Vergeleken met het 40Ah High Energy-platform draagt ​​de HSS 6S30Ah 222 Wh minder nominale energie, maar heeft een 10A hogere continue stroomsterkte, is ongeveer 300 g lichter en gebruikt een dunner en korter omhulsel van 68 x 78 x 195 mm. Dit is de reden waarom de rol van de 6S UAV-batterij met hoge stroomsterkte tot het 30Ah-slot behoort en niet door de hele familie wordt gedupliceerd.

Toepassingsgeschikt: werkende 6S-vliegtuigen die meer aanhoudende stroom nodig hebben

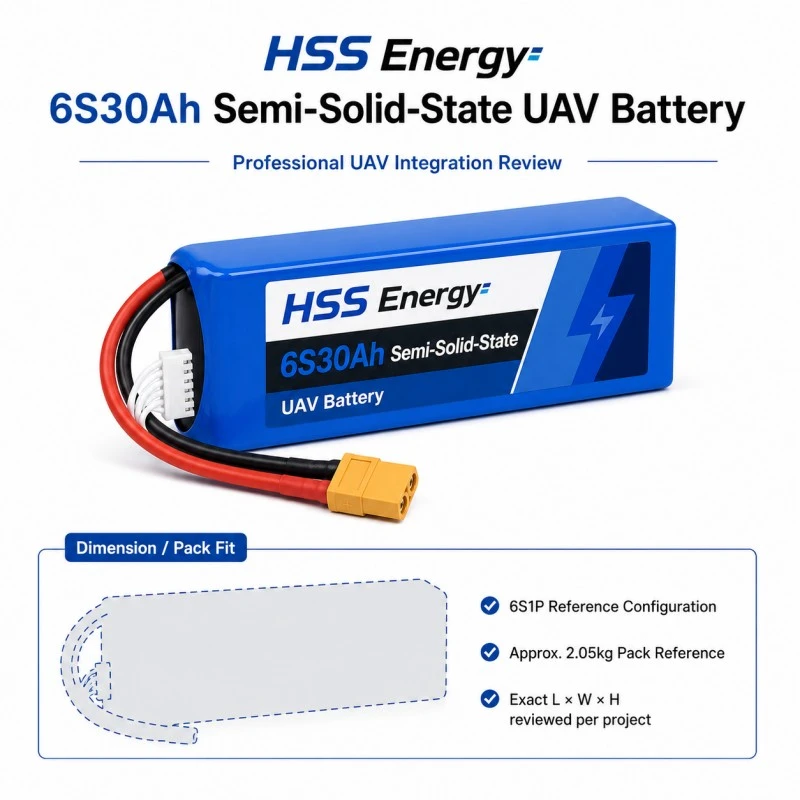

De 30Ah-dronebatterijpositie is gericht op aangepaste 6S-vliegtuigen waarbij de aanhoudende vraag naar elektriciteit een centrale selectiefactor is. De primaire pasvorm is een op maat gemaakt 6S-hulpprogramma of werkend multirotorplatform dat plaats biedt aan een batterijmassa van ongeveer 2,05 kg en een pakket van 68 x 78 x 195 mm. Secundaire evaluatie kan compatibele landbouw-, industriële observatie- of grootformaat multirotorprojecten omvatten wanneer de volledige spannings-, stroom-, mechanische en ladervereisten zijn bevestigd.

Mechanische en Power-Path-pasvorm

Een UAV-lithiumbatterijpakket moet worden beoordeeld als onderdeel van de vliegtuiginstallatie, niet als een geïsoleerd capaciteitsgetal. Bevestig het zwaartepunt, de beperking, de toegang tot de connector, de buigradius van de kabel, de koeling, het verwijderingspad voor de batterij en het maximale geïnstalleerde bereik. De referentie-10AWG-voedingskabel en de XT90-connector zijn optioneel, dus de uiteindelijke kabellengte, polariteit, uitgangsrichting en connectoropstelling moeten op de goedgekeurde tekening worden vastgelegd.

OEM-selectie-ingangen

Voor een beoordeling van de 22,2 V 30.000 mAh UAV-batterij stuurt u HSS Energy het vliegtuig- of projecttype, bedrijfsspanningsbereik, constante stroom, maximale stroom en duur, doelmissieprofiel, maximale batterijmassa, tekening van het batterijcompartiment, connector, kabellengte, laderinformatie, bedrijfstemperatuur, monsterhoeveelheid en bestemming.

Wanneer 30 Ah niet het juiste matrixslot is

Zichtbaarheid van het productieproces voor OEM-kopers

Voor dit modernere 6S-platform helpt proceszichtbaarheid OEM-kopers te begrijpen hoe apparatuur voor celprocesvoorbereiding en elektrodeverwerking in de productieworkflow past. De onderstaande workshopfoto's tonen productieapparatuur en georganiseerde procesruimtes. Ze worden alleen gepresenteerd als productiecontext; De kwaliteitseisen voor het eindproduct worden gedefinieerd door de goedgekeurde specificatie en het monsteracceptatieplan.

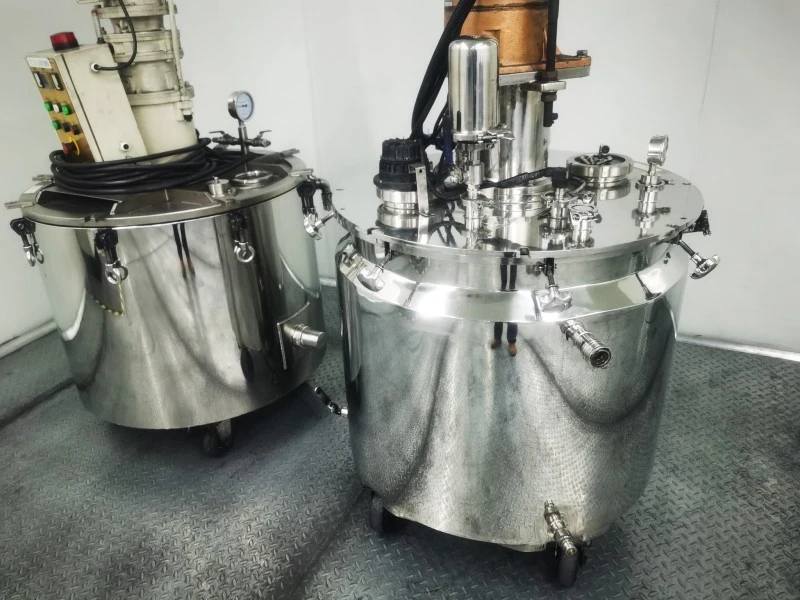

Celprocesmengapparatuur in de productieruimte.

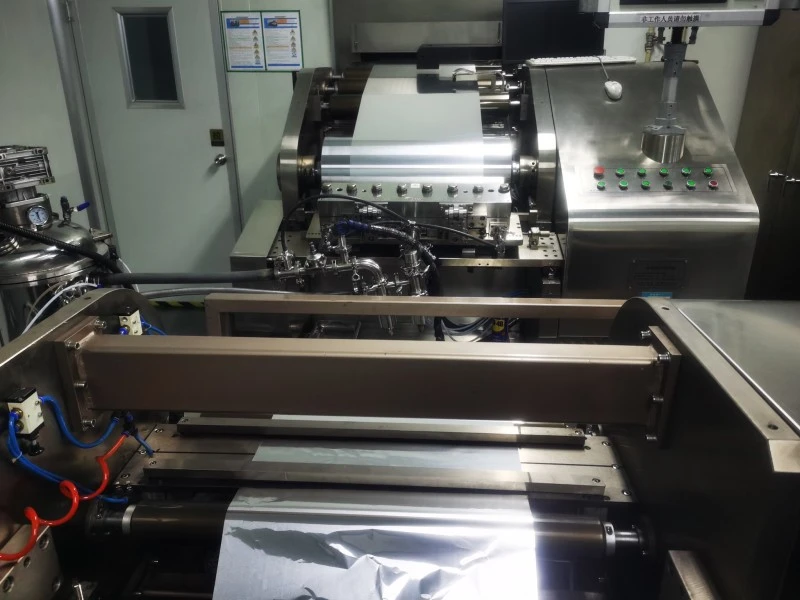

Elektrodeverwerkingsapparatuur in de productieworkflow.

Van huidige vereiste tot vrijgegeven configuratie

Het commerciële traject voor de HSS 6S30Ah zou moeten beginnen met het huidige profiel van het vliegtuig en niet alleen met de capaciteit. HSS Energy kan vervolgens de elektrische limieten, mechanische omhulling, kabel- en connectorconfiguratie, label, ladervereiste en monsteracceptatiecriteria bevriezen voordat de ordertekening wordt vrijgegeven.

Controlelijst voor bevriezen van OEM-configuratie

Veelgestelde vragen

Wat is de belangrijkste rol van HSS 6S30Ah in de productmatrix?

Het is de 6S-optie met hogere stroomsterkte in de huidige HSS-capaciteitsmatrix. Het combineert een nominale energie van 666 Wh met een continue ontlading van 90 A en een bereik van 68 x 78 x 195 mm, gepositioneerd tussen het lichtere 22 Ah-platform en het 40 Ah-platform met hogere geïnstalleerde energie.

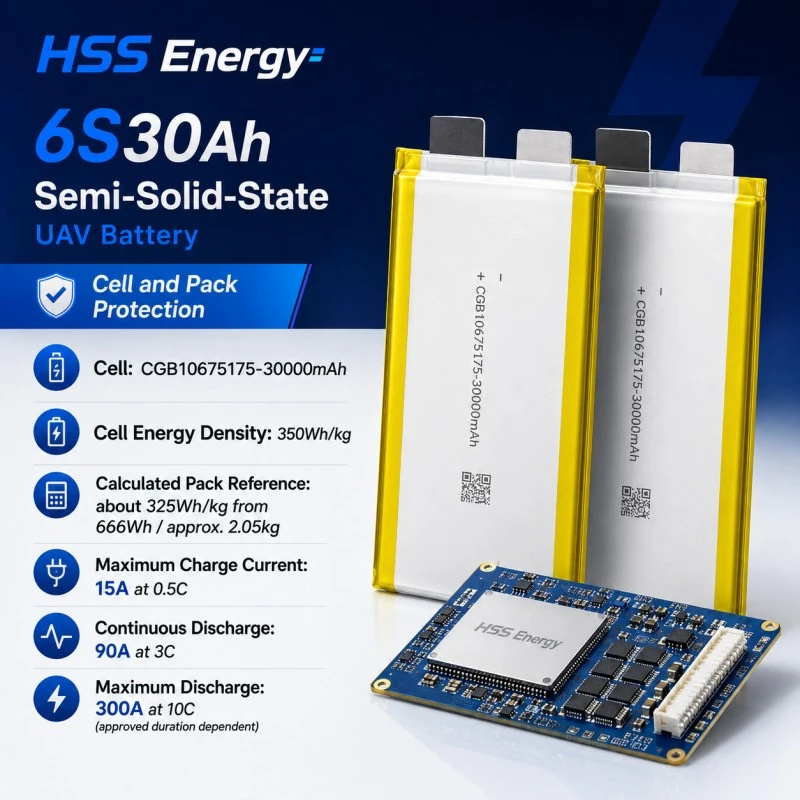

Betekent 350 Wh/kg het voltooide batterijpakket?

Nee. 350Wh/kg is de energiedichtheidswaarde van individuele cellen. Gebaseerd op een nominale energie van 666 Wh en een afgewerkte massa van ongeveer 2,05 kg, bedraagt ​​de berekende referentie voor het volledige pakket ongeveer 325 Wh/kg.

Is 300A de continue ontladingswaarde?

Nee. Continue ontlading is 90A bij 3C. Het getal van 300A is de maximale ontlading bij 10°C, en de toepasselijke duur volgt de goedgekeurde configuratie en bedrijfsomstandigheden.

Waarom zou ik 30Ah selecteren in plaats van 40Ah?

Selecteer 30Ah wanneer de continue stroomsterkte van 90A, een lagere massa van ongeveer 300 g en een kleinere omhulling van 68 x 78 x 195 mm belangrijker zijn dan de hogere geïnstalleerde energie van het 40Ah-platform en de hoger berekende pakketspecifieke energiereferentie.

Welke laadinstellingen zijn gespecificeerd?

De maximale laadstroom is 15A bij 0,5C met een laadonderbreking van 25,5V. Gebruik het laadprofiel en de balansaansluiting die zijn goedgekeurd voor de bestelde 6S-configuratie.

Kunnen XT90, kabellengte en kabelrichting worden aangepast?

De referentieconfiguratie omvat een optionele XT90-connector, 10AWG 150 mm voedingskabel en XH-7P-balansaansluiting. Eindconnector, kabellengte, polariteit en uitgangsrichting kunnen worden gecontroleerd en vastgelegd op de goedgekeurde besteltekening.

Is dit een directe vervanging voor een eigen slimme UAV-batterij?

Niet automatisch. Bedrijfseigen systemen kunnen communicatie-, behuizings-, vergrendelings-, bewakings- of oplaadfuncties vereisen die verder gaan dan spanning en capaciteit. Stuur de batterij-interface en de opladergegevens van het vliegtuig ter beoordeling.

Verzend het huidige profiel van het vliegtuig, de tekening van het batterijcompartiment en de gegevens van de lader, zodat HSS Energy kan bevestigen of de HSS 6S30Ah de juiste matrixpositie is voor bemonstering.
