6S 22000 mAh UAV-batterij

De 6S 22000mAh UAV-batterij van HSS Energy is gepositioneerd als de smal-envelop, hoog-energetische brug-SKU binnen de huidige HSS 6S-familie. De nominale energie van 488,4 Wh ligt 133,2 Wh boven het 16 Ah-platform, terwijl de uiteindelijke massa met ongeveer 140 g toeneemt en de pakketbreedte toeneemt van 50 mm naar 55 mm; dikte en hoogte blijven in dezelfde klasse van 78 x 195 mm.

Het cijfer van 350 Wh/kg geldt voor het individuele mobiele platform. Het gebruik van 488,4 Wh nominale pakketenergie en ongeveer 1,62 kg voltooide pakketmassa levert ongeveer 301 Wh/kg op als een berekende referentie voor het volledige pakket. Dit onderscheid wordt expliciet gehouden, zodat vliegtuigontwerpers energie, massa, aanhoudende stroom en installatieruimte kunnen evalueren zonder waarden op celniveau en pakketniveau te verwarren.

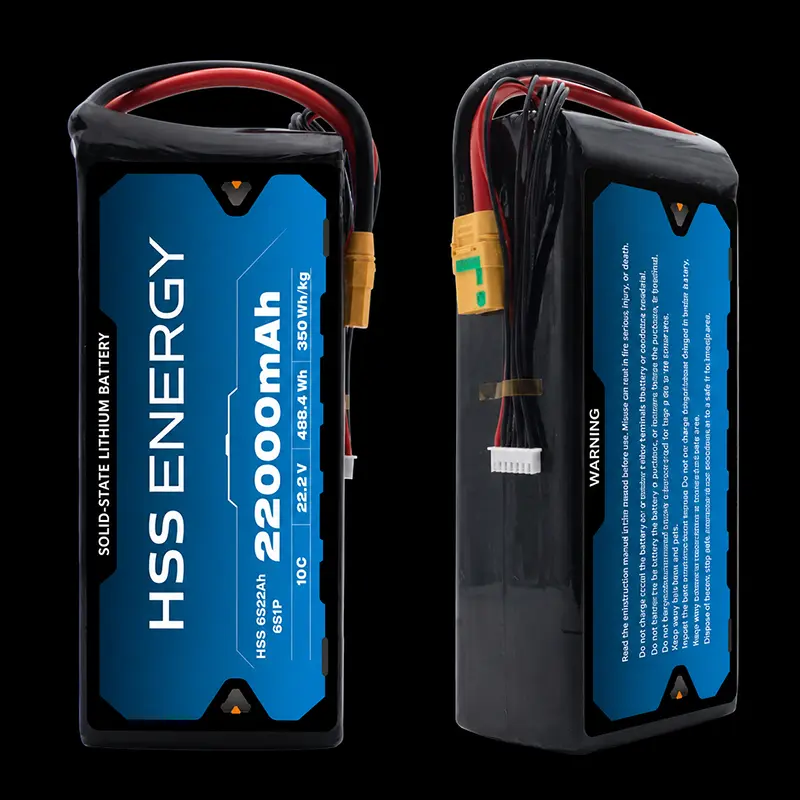

HSS Energy HSS 6S22Ah productaanzichten voor- en zijkant.

Productspecificaties

De werkelijke levensduurresultaten variëren afhankelijk van de laad- en ontlaadsnelheid, de diepte van de ontlading, de temperatuur, de opslagpraktijk en het geselecteerde einde-levenscriterium. Gebruik de acceptatievoorwaarden die zijn gedefinieerd voor de goedgekeurde HSS 6S22Ah-configuratie.

Referentie voor stroom- en balansinterfaces

De rol van 22Ah in de HSS 6S-productmatrix

De 6s 22.000 mAh drone-accu is niet gepositioneerd als een kleinere kopie van het 30Ah-model of een grotere kopie van het 16Ah-model. Zijn rol is om kopers een 6S-optie met gemiddelde capaciteit te bieden die de geïnstalleerde energie verhoogt en tegelijkertijd het pakket binnen een smalle breedte van 55 mm houdt. De onderstaande tabel is een HSS-selectierichtlijn voor screening van productfamilies en is geen automatische verklaring van vliegtuigcompatibiliteit.

Waarom de 22Ah-sleuf belangrijk is: vergeleken met HSS 6S16Ah neemt de nominale energie toe met 37,5%, terwijl de geschatte pakketmassa met ongeveer 9,5% toeneemt en de breedte met 5 mm. Vergeleken met de HSS 6S30Ah is het 22Ah-pakket ongeveer 430 gram lichter en 13 mm smaller, terwijl het 30Ah-platform meer geïnstalleerde energie en een hogere continue stroom biedt. Dit creëert een duidelijke selectiestap voordat wordt overgegaan op grotere 30Ah/40Ah-architecturen. Die positionering maakt de HSS 6S22Ah tot een UAV-batterijoptie met hoge energiedichtheid voor teams die een duidelijke stap boven de 16Ah nodig hebben zonder direct over te stappen naar de bredere 30Ah-klasse.

Smalle-envelope-integratie: energie, breedte en stroom

Voor een drone-accu van 22,2 V en 22 Ah moet de pasvorm van het vliegtuig worden afgeschermd vanaf het volledige pakket naar buiten toe: omhulsel van 55 x 78 x 195 mm, massa van ongeveer 1620 g, kabeluitgang, toegang tot de connector, bevestiging en locatie van het zwaartepunt. Het 22Ah-platform behoudt dezelfde dikte van 78 mm en een hoogte van 195 mm als de HSS 6S16Ah, terwijl er slechts 5 mm nominale breedte wordt toegevoegd.

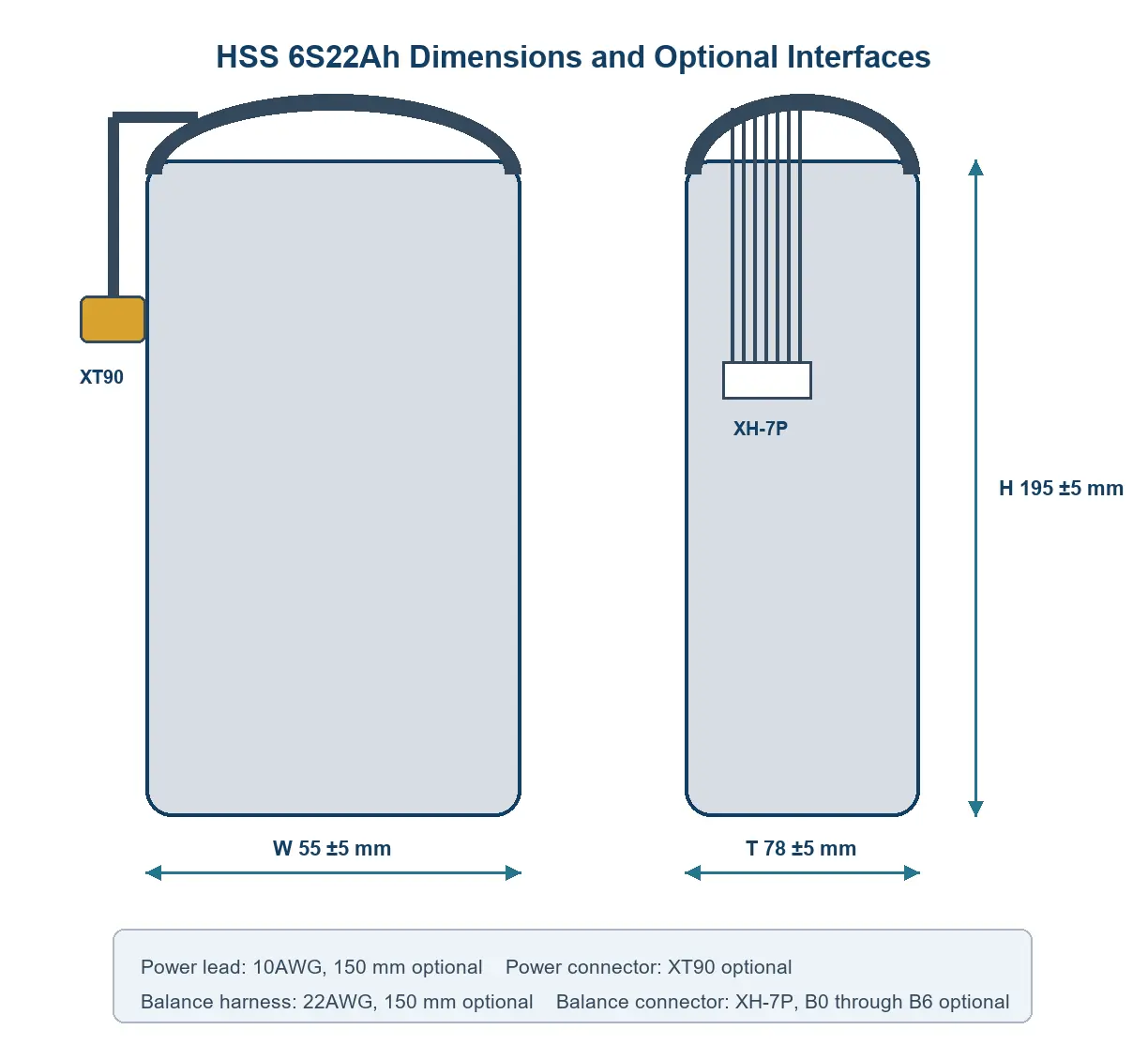

HSS 6S22Ah dimensionale en optionele interfacereferentie.

Wie moet dit 22Ah-platform evalueren?

Voor kopers die een 6S solid-state batterij vergelijken binnen de HSS 6S-familie, is deze SKU het sterkst als de ontwerpvraag niet simpelweg de maximale capaciteit is. Het is bedoeld voor evaluatie op projectniveau waarbij een middelgroot op maat gemaakt multirotor- of professioneel observatie-/cameraplatform meer nominale energie nodig heeft dan de compacte 16Ah-klasse, maar toch profiteert van een smaller en lichter pakket dan de 30Ah / 40Ah-alternatieven.

Vliegtuiggegevens die vóór bemonstering moeten worden bevestigd

Geef de nominale en maximale vliegtuigspanning, gemeten gemiddelde stroom, piekstroom en -duur, tekening van het batterijcompartiment, maximale batterijmassa, zwaartepuntbeperking, connector, kabelrichting, laderprofiel, bedrijfstemperatuur en monsterhoeveelheid op. HSS Energy gebruikt deze input om te bepalen of de 22Ah-configuratie moet doorgaan met monsterevaluatie of dat een andere 6S-matrixpositie geschikter is.

Wanneer een andere HSS-matrixpositie beter kan zijn

Gestandaardiseerde productieworkshop en proceszichtbaarheid

Herhaalproductie voor een UAV-batterij van 22,2 V en 22.000 mAh is niet alleen een specificatiebeslissing; OEM-kopers hebben ook vertrouwen nodig in de productieorganisatie en de zichtbaarheid van processen. HSS Energy maakt gebruik van georganiseerde productieruimtes en speciale batterijverwerkingsapparatuur ter ondersteuning van de productieworkflow van cellen/pakketten, controle tijdens het proces en overdracht van monster naar productie. Voor de goedgekeurde configuratie worden exacte procesinstellingen en modelspecifieke acceptatiecriteria gedefinieerd.

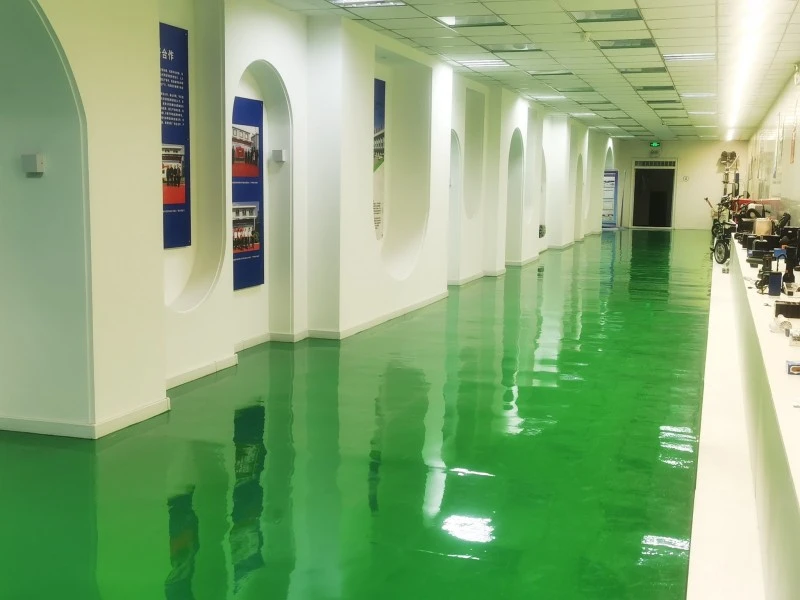

Georganiseerde productieruimte die wordt gebruikt als bewijsmateriaal voor de werkplaatsomgeving.

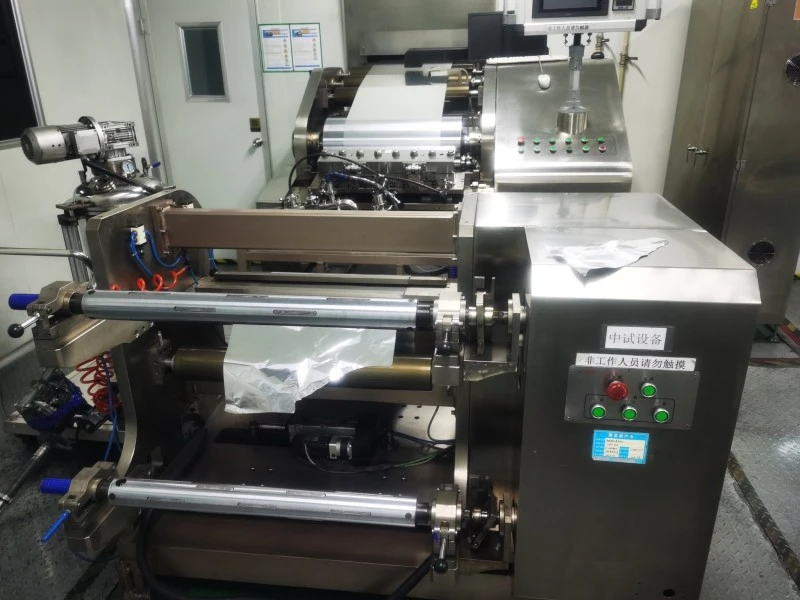

Plaatverwerkingsapparatuur binnen de workflow voor batterijproductie.

Van 6S-selectie tot goedgekeurde productieconfiguratie

De HSS 6S22Ah wordt vrijgegeven via een technische beoordeling en niet alleen op basis van het capaciteitslabel. Het selectieproces houdt de elektrische limieten, mechanische interfaces en monsteracceptatie op één lijn vóór de volumeproductie.

Dit proces helpt kopers de 16Ah / 22Ah / 30Ah / 40Ah-familie te vergelijken op een gemeenschappelijke technische basis, terwijl elk besteld pakket gebonden blijft aan zijn eigen goedgekeurde tekening, kabelindeling en bedrijfslimieten.

Veelgestelde vragen

Wat is de belangrijkste rol van HSS 6S22Ah in de productmatrix?

Het is de energiezuinige 6S-optie met gemiddelde capaciteit tussen het compacte 16Ah-platform en de grotere 30Ah/40Ah-klassen. De selectierol is gebaseerd op geverifieerde verschillen in energie, massa, stroom en mechanische envelop; De uiteindelijke compatibiliteit van vliegtuigen vereist nog steeds een technische beoordeling.

Betekent 350 Wh/kg het voltooide batterijpakket?

Nee. 350 Wh/kg is de energiedichtheidswaarde van individuele cellen. Gebaseerd op een nominale energie van 488,4 Wh en ongeveer 1,62 kg voltooide pakketmassa, bedraagt ​​de berekende referentie voor het volledige pakket ongeveer 301 Wh/kg.

Is 220A de continue ontladingswaarde?

Nee. Continue ontlading is 66A bij 3C. De waarde van 220A is de maximale ontladingswaarde van 10C en de toepasselijke duur ervan hangt af van de goedgekeurde configuratie en bedrijfsomstandigheden.

Welke laadinstellingen zijn gespecificeerd?

De maximale laadstroom is 11 A bij 0,5 C met een laadonderbreking van 25,5 V. Gebruik het laadprofiel en de balansaansluiting die zijn goedgekeurd voor de bestelde 6S-configuratie.

Kan XT90, kabellengte of kabelrichting worden aangepast?

De referentieconfiguratie omvat een optionele XT90-voedingsconnector en een 10AWG 150 mm voedingskabel. Connector, kabellengte, polariteit en uitgangsrichting kunnen op de goedgekeurde besteltekening worden gecontroleerd en bevroren.

Is dit een directe vervanging voor een eigen slimme UAV-batterij?

Niet automatisch. Een eigen vliegtuig kan communicatie-, vergrendelings-, bewakings-, behuizings- of oplaadfuncties vereisen die verder gaan dan spanning en capaciteit. Geef de batterij-interface en opladergegevens van het vliegtuig op voor beoordeling van de compatibiliteit.

Wat moet ik opsturen voor een offerte?

Verzend het vliegtuigmodel of projecttype, spanningsbereik, gemiddelde en piekstroom, piekduur, tekening van het batterijcompartiment, maximale batterijmassa, connector, lader, bedrijfstemperatuur, monsterhoeveelheid en bestemming.

Ga van productmatrix naar monster

Stuur HSS Energy uw vliegtuigvereisten en de tekening van het batterijcompartiment. We zullen beoordelen of HSS 6S22Ah de juiste matrixpositie is en de configuratiedetails voorbereiden die nodig zijn voor bemonstering en offerte.
