14S 120Ah UAV-batterij

Vraag een configuratiebeoordeling van de HSS Energy 14S 120Ah UAV-batterij aan voordat u montagemateriaal bestelt. De geïnstalleerde belasting omvat een batterij die ongeveer 15,7 kg weegt, dus de ondersteuning en toegang tot de hantering verdienen aandacht voordat de kabels worden gelegd. De hoofdkabels van 200 mm en het balansharnas van 150 mm bereiken verschillende afstanden vanaf het korte uiteinde. Specificeer beide routes met de montagetekening in plaats van de draden te gebruiken om de carrosserie te dragen. We kunnen de gespecificeerde configuratie bekijken voor OEM/ODM-sourcing, bulkbestellingen en directe levering in de fabriek vóór productie.

Wat is dit 14S-pakket met hoge capaciteit?

De 14S 120.000 mAh UAV-batterij is een complete batterij met een nominale energie van 5880 Wh. De capaciteit kan relevant zijn voor energie-intensieve UAV-projecten, maar de carrosserie van 15,7 kg maakt ook ondersteuning, handling en transportvoorbereiding tot centrale inkoopvragen. Het mag niet worden geselecteerd als directe vervanging alleen omdat een ander pakket met 14S is gemarkeerd.

Technische specificaties

Milieu- en cycluslevensomstandigheden

Mechanische afmetingen

Optionele interfaces

Nominale energie is de spanning vermenigvuldigd met de capaciteit. De energiedichtheid van de cel is niet de energiedichtheid van het voltooide pakket. Grenzen aan de werktemperatuur geven geen toestemming voor de laadtemperatuur.

Functies die van invloed zijn op het vliegtuig en het grondteam

Voor een 49V 120Ah accu zijn nominale spanning, laadonderbreking en bruikbare systeemspanning verschillende planningsinputs. Het grote energiecijfer overschrijdt de grens van 180 A voor continue stroom niet. De behuizing en de kabelopstelling hebben ook een montageoplossing nodig die de batterij onafhankelijk van de kabels ondersteunt.

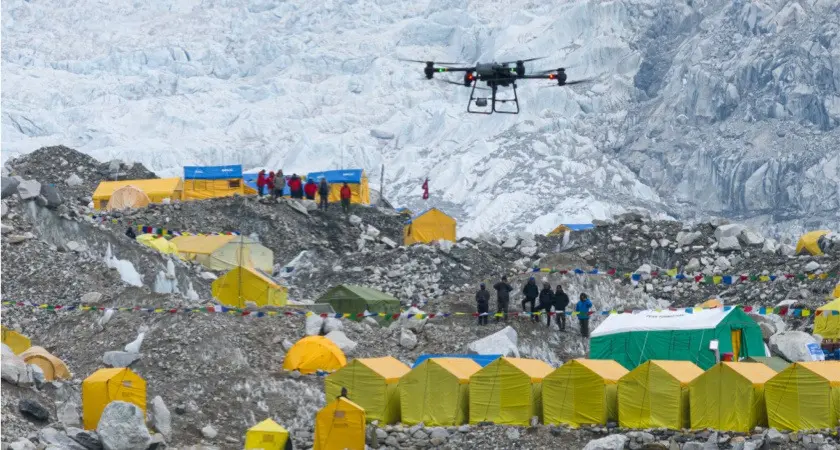

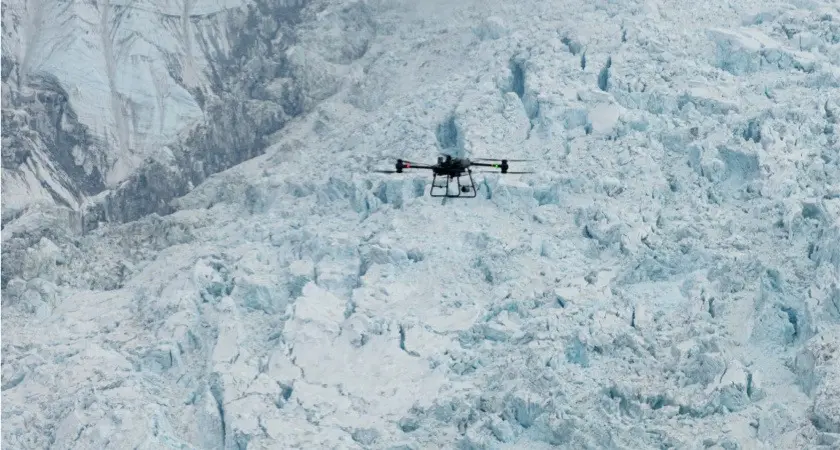

Het gedocumenteerde leveringswerk van DJI in Nepal illustreert de praktische scheiding tussen een luchtroute en grondlogistiek in een bergomgeving. Dit zijn onafhankelijke toepassingsafbeeldingen, geen door HSS aangedreven vluchten of bewijs van de prestaties van dit pakket op grote hoogte. Zij onderstrepen waarom een ​​missieplan zowel rekening moet houden met het vliegtuig als met de mensen die met de uitrusting omgaan.

preventieve maatregel

Ondersteun het complete 14S 120Ah accupakket op een geschikt montageoppervlak en beveilig het tegen beweging. Laat ruimte over voor de hoofd- en balansaansluitingen. Til de batterij niet op aan de kabels, plaats geen lasten op de kabeluitgang en laat de behuizing van de batterij niet tegen blootliggende polen drukken.

Feitelijke casusdemonstratie

Op de afgelegen werklocaties in het Nepalese basiskamp kan de ruimte voor toegang en bediening van apparatuur beperkt zijn. Het is noodzakelijk om duidelijk de plaatsing van de verpakkingsdozen te bepalen bij het vervangen van de apparatuur, en ook om te bepalen hoe de eindapparatuur vóór installatie moet worden beschermd.

Veelgemaakte fouten en de juiste aanpak

Verschillende vormen van verpakking en transport

De offerte voor de 14S 120Ah UAV-batterij moet onderscheid maken tussen de goedgekeurde batterijconfiguratie en de verpakkings- en vrachtomvang. Geef de bestemming, bestelhoeveelheid, ontvangstvoorwaarden en eventuele verpakkingsvereisten van de klant op. Definitieve route, transportdocumenten en acceptatie door de vervoerder zijn afhankelijk van de daadwerkelijke configuratie en verzending.

Verschillende vormen van verpakking en transport: afzonderlijke verpakkingen en bescherm de interfaces

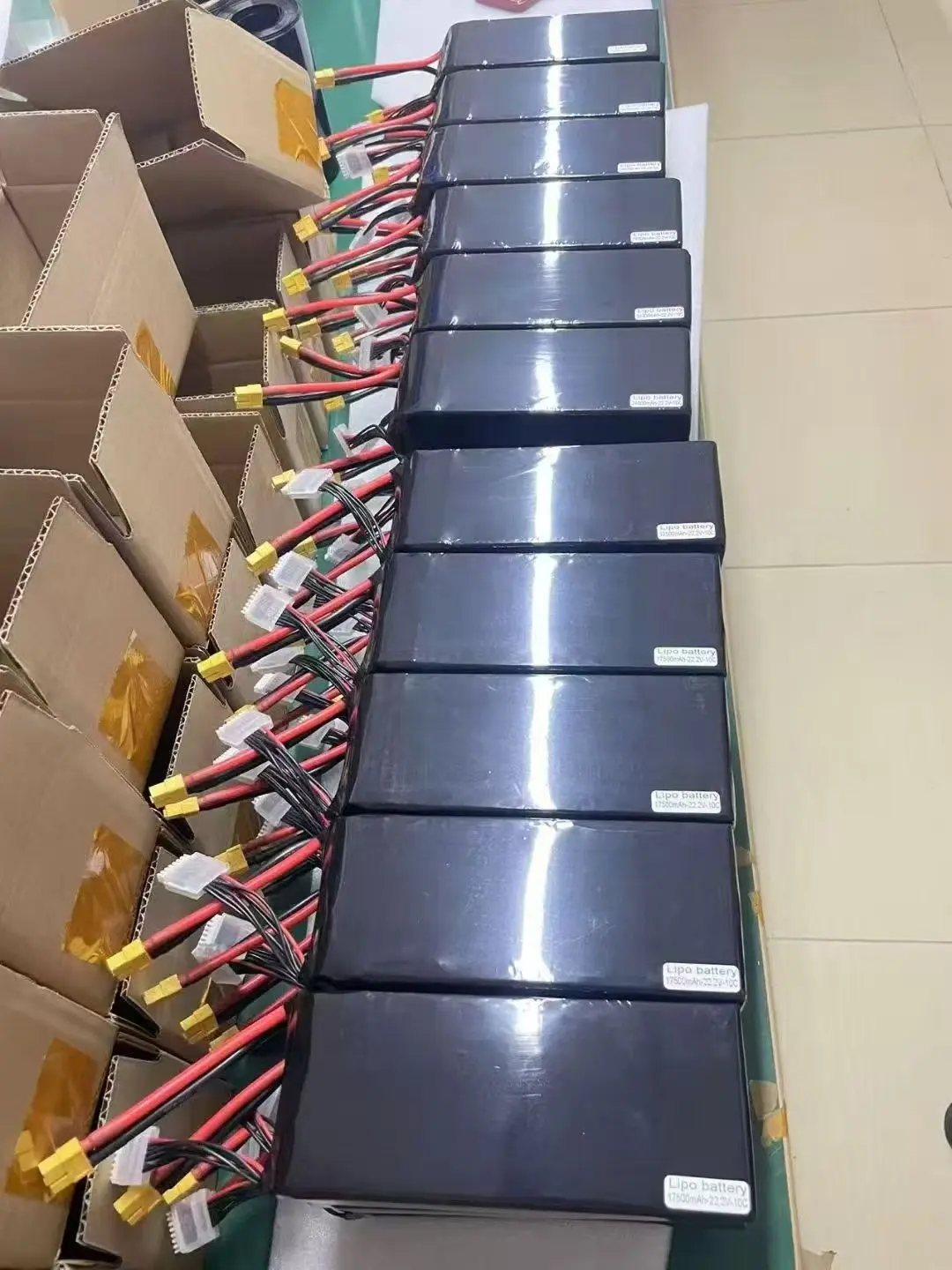

Op de foto van de partnerverpakkingsruimte zijn batterijpakketten naast verdeelde dozen te zien, ter illustratie van de verpakkingsvoorbereiding voor andere configuraties. Spreek voor dit bestelde model af hoe het lichaam wordt geïmmobiliseerd, hoe de aansluitingen worden beschermd en hoe kabeluitgangen compressie voorkomen. De uiteindelijke verpakkingsspecificatie moet de bescherming rond de volledige batterij identificeren, niet alleen de buitenste doos.

Modus twee: onderscheid tussen enscenering en voltooide transportverpakking

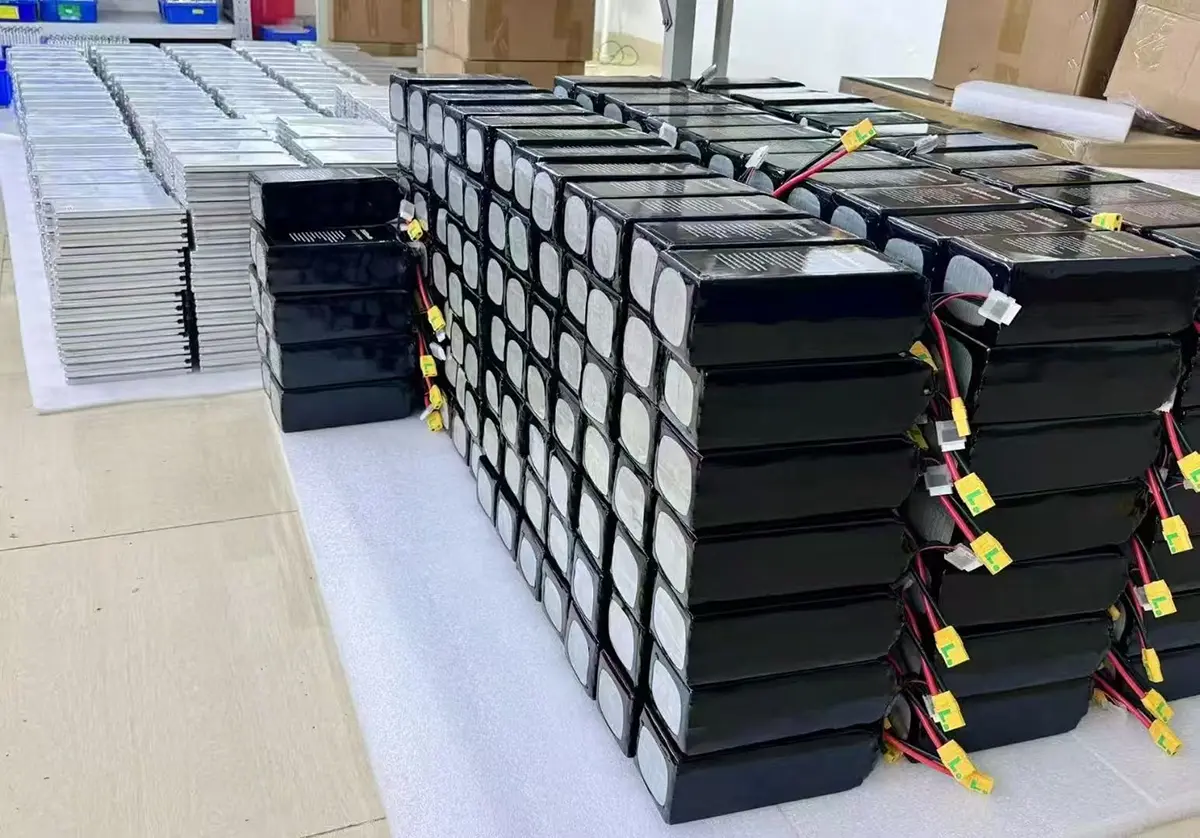

Batterijbatches op beschermend schuim vertonen een tussenfase. Schuim onder een batch is geen bewijs van een verzegelde of transportgoedgekeurde verpakking. Een bestelling van een drone-batterij van 49 V heeft een definitieve verpakking nodig die is afgestemd op de massa en afmetingen, gevolgd door de relevante verzendgegevens in plaats van een schatting die alleen is gebaseerd op het gewicht van de kale verpakking.

Onze after-sales service

Ga akkoord met de ontvangst- en aftersalesvoorwaarden

Stel de ontvangstcontroles en de afhandeling van afwijkingen in de ordervoorwaarden in. After-sales service wordt verleend volgens de overeengekomen transactievoorwaarden. Bewaar de definitieve configuratie, de paklijst en de ontvangen opmerkingen bij elkaar, zodat bij een volgend servicegesprek het geleverde artikel en de staat ervan kunnen worden geïdentificeerd.

Vraag een configuratie- en leveringsofferte aan

Stuur de montagetekening, beoogde elektrische belasting, bestelhoeveelheid en bestemming mee. Voeg verpakkings-, label-, document- en ontvangstvereisten toe, zodat de offerte de productconfiguratie kan onderscheiden van de verpakkings- en leveringsvoorwaarden.

Veelgestelde vragen

Welke lichaamslengte geldt voor dit model?

De lichaamshoogte is 410 mm met een tolerantie van ± 5 mm. De volledige afmetingen B × D × H zijn 175 × 130 × 410 mm, elk ±5 mm. Zorg voor extra ruimte voor korte kabels en het montagesysteem.

Kan ik vracht berekenen op basis van de specificatie van 15,7 kg?

Dat cijfer is de geschatte massa van de accu, niet het verpakte brutogewicht of een vrachtprijsopgave. De uiteindelijke doos of krat, het beschermende materiaal, de hoeveelheid en de route zijn van invloed op de verzendgegevens. Vraag externe verpakkingsafmetingen en brutogewicht op voor de afgesproken verpakkingsregeling.

Kunnen de verpakking en labels voldoen aan onze ontvangstvereisten?

Geef de vereiste etiketinformatie, verpakkingsscheiding, vereisten voor de buitenverpakking en eventuele ontvangstbeperkingen op ter beoordeling. Deze details moeten worden overeengekomen met de uiteindelijke batterijconfiguratie en transportroute. Aangepaste branding vervangt niet de vereiste productidentificatie of toepasselijke verzendmarkeringen.

Kan deze batterij per vliegtuig naar elk land worden verzonden?

Er wordt geen universele verbintenis op het gebied van de luchtscheepvaart aangegaan. Bestemming, configuratie, hoeveelheid, toepasselijke documentatie en aanvaarding door de vervoerder moeten voor de specifieke zending worden beoordeeld. Vermeld de vereiste leveringslocatie en timing in de aanvraag voordat u een transportmethode als beschikbaar beschouwt.

Maakt de lage werktemperatuurlimiet ook opladen bij die temperatuur mogelijk?

Nee. Een werktemperatuurbereik is geen algemene toegestane laadtemperatuur. Volg de oplaadvoorwaarden die van toepassing zijn op de uiteindelijke configuratie, inclusief de gespecificeerde spannings- en stroomlimieten. Tijdens de configuratiebeoordeling moet een operationeel doel voor koud weer worden gesteld, en niet worden afgeleid uit één regel van de specificatie.

Betekent 390 Wh/kg de batterij die ik zal optillen en installeren?

Nee. Het is een energiedichtheidscijfer op celniveau. Gebruik voor handling- en vliegtuigberekeningen de massa van ongeveer 15,7 kg en het nominale energievermogen van 5880 Wh van het volledige pakket, plus de massa van de montagevoorziening en eventuele extra uitrusting.

Wat moet het ontvangende personeel registreren als de doos of de batterij beschadigd lijkt?

Registreer de pakketidentificatie en foto's van de externe toestand vóór installatie. Houd een beschadigd pakket buiten gebruik en neem contact op met het afgesproken ondersteuningskanaal; open of laad hem niet op als acceptatietest. De afhandeling van afwijkingen en eventuele retourregelingen volgen de bestelvoorwaarden en toepasselijke verzendvereisten.

Welke garantie en after-sales ondersteuning zijn inbegrepen?

De omvang van de dienstverlening, de looptijd, de beoordelingsprocedure en eventuele reparatie-, vervangings- of retourvoorwaarden zijn die welke voor de transactie zijn overeengekomen. Ze moeten vóór aankoop worden geregistreerd. Deze pagina belooft geen universele garantieduur, gratis vervanging of vaste responstijd voor alle aangepaste bestellingen.

Welke gegevens zijn nodig voor een offerte tegen bezorgkosten?

Geef voor de 14S 120Ah UAV-batterij de eindbestemming, het vereiste aantal, de montage- en connectorvereisten, de gevraagde documentatie en de gewenste verpakkingsregeling op. Vermeld de ontvangstbeperkingen en de gewenste datum. Productprijs, verpakkingsomvang en vracht kunnen vervolgens worden aangepakt zonder dat de bare-pack-gegevens als verzendgegevens worden behandeld.
