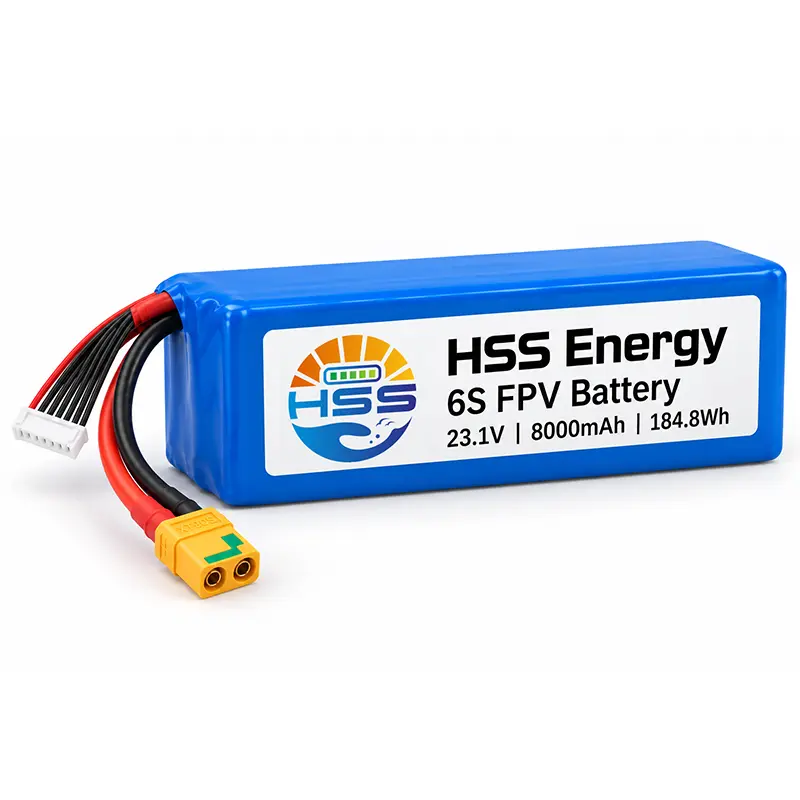

6S 8000mAh FPV-batterij

Integratie begint bij volledig opladen

De bestelspecificaties van de HSS Energy 6S 8000mAh FPV-batterij beginnen met het voedingssysteem van het vliegtuig. Dit model combineert een capaciteit van 8 Ah met een laadeindpunt van 26,4 V. Controleer de compatibiliteit van de elektronica bij volledige lading en reserveer fysieke ruimte voor de lange behuizing voordat u de aansluitwijze kiest.

Energiebudget voor de geplande vlucht

Gebruik de nominale energie van 184,8 Wh van dit 8000 mAh FPV-batterijpakket als input voor het energiebudget van het vliegtuig. Capaciteit alleen kan de vliegtijd niet bepalen: de massa van het vliegtuig, de manoeuvres en de landingsreserve hebben invloed op de energie die beschikbaar is voor de missie. Vergelijk representatieve vluchtlogboeken met de geplande reserve voordat u een sessieduur instelt.

Elektrische specificatie

Compatibiliteit met vliegtuigspanning

Een FPV-batterij van 23,1 V moet worden afgestemd op het toegestane voedingsbereik van elk aangesloten apparaat, inclusief de motorcontrollers en hulpelektronica. Een 6S-label op zichzelf bevestigt niet de compatibiliteit met het bovenste 26,4V-eindpunt. Houd rekening met bedrijfstransiënten wanneer de systeemontwerper de spanningsmarge vaststelt.

Temperatuur- en opslaglimieten

Het vermelde oplaadbereik bij lage temperaturen vereist een gevalideerde oplaadprocedure en bescherming die geschikt is voor het daadwerkelijke pakket. Het staat geen onbeperkt opladen onder het vriespunt toe. Gebruik de ontladingsgrens als operationele limiet, niet als instelling voor de landingswaarschuwing van het vliegtuig.

Laadprofiel en bewaakt fietsen

Voor het opladen van een hoogspanningsbatterij van 8000 mAh is een eindpunt vereist dat is afgestemd op het celsysteem. Hier komt de 26,4V-pakketlimiet overeen met 4,4V per seriegroep. Selecteer apparatuur die dit eindpunt en de pakketconfiguratie expliciet ondersteunt; kies niet alleen voor een oplaadmodus omdat deze het label 6S of LiHV draagt.

De maximale laadstroom van 8,0 A staat los van de ontlaadwaarden. Bevestig de balansaansluiting en polariteit voordat u het goedgekeurde profiel inschakelt. Oplaad- en testinstellingen moeten worden gecontroleerd aan de hand van de bestelspecificatie, in plaats van gekopieerd van een andere verpakkingsgrootte.

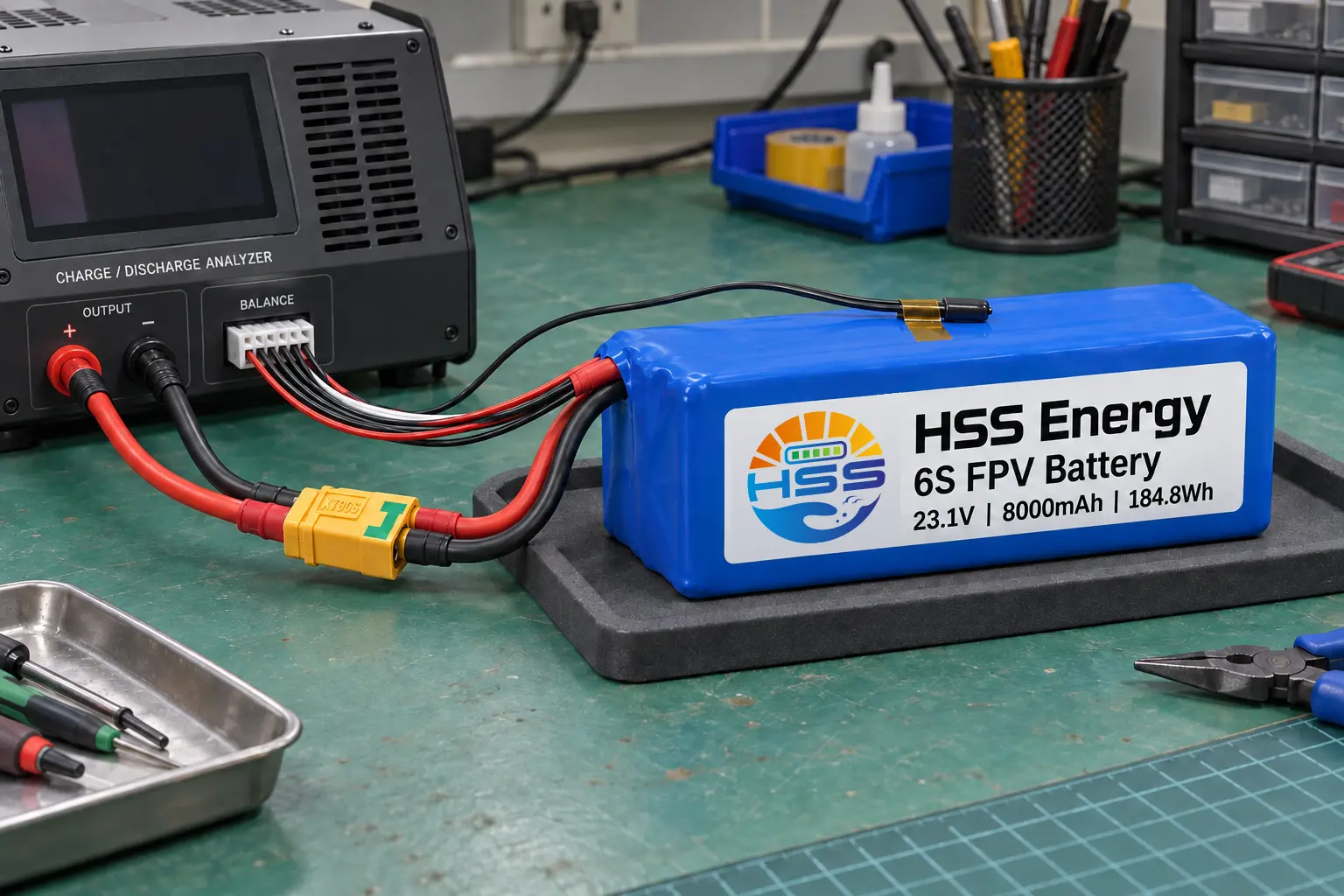

Procesillustratie • Aangesloten laad- en ontlaadcyclusopstelling

Wat een cyclusevaluatie moet vastleggen

Voor de 6S 8000mAh FPV-batterij definieert een zinvolle cyclusevaluatie de laad- en ontlaadstroom, temperatuur, rustperioden en het eindpunt van de behouden capaciteit. Registreer de pakketidentificatie naast de gemeten capaciteit en temperatuurgeschiedenis. De referentie van 500 cycli is geen testresultaat zoals weergegeven in deze afbeelding of een garantieperiode.

Het hoofdcircuit, het balansharnas en de oppervlaktesonde in de afbeelding tonen de bewakingsopstelling, niet de geregistreerde metingen.

Lichaamsenvelop en mechanische pasvorm

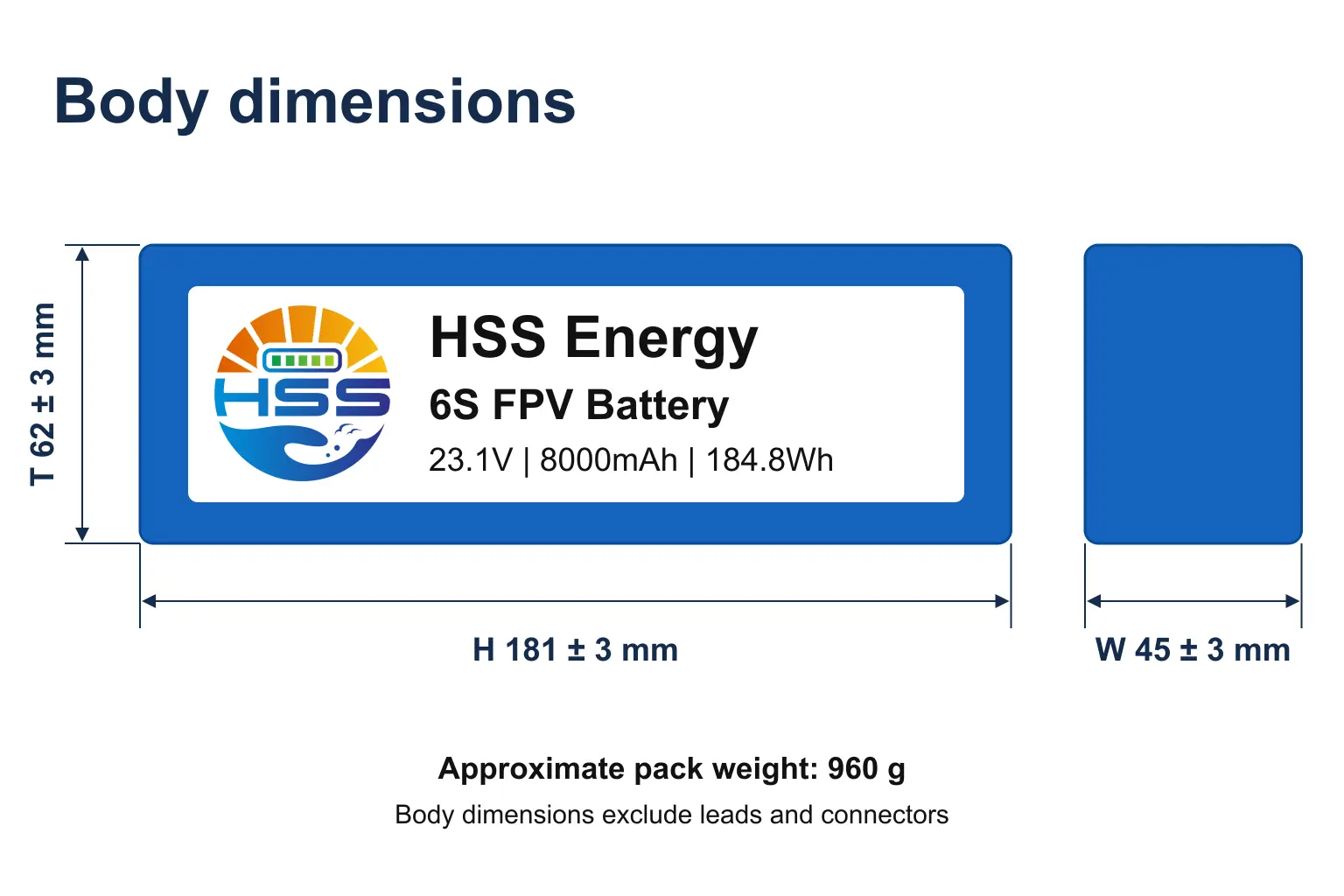

Maatillustratie • Nominale lichaamsassen en toleranties

Deze halfvaste batterij van 8000 mAh heeft een lange, blauw omhulde behuizing. De afmeting van 181 mm behoudt de H-aanduiding, zelfs als de rugzak horizontaal is gemonteerd. Budgetruimte voor de toleranties, demping en kabeluitgang afzonderlijk; De lichaamstekening is exclusief de externe kabels en connectoren.

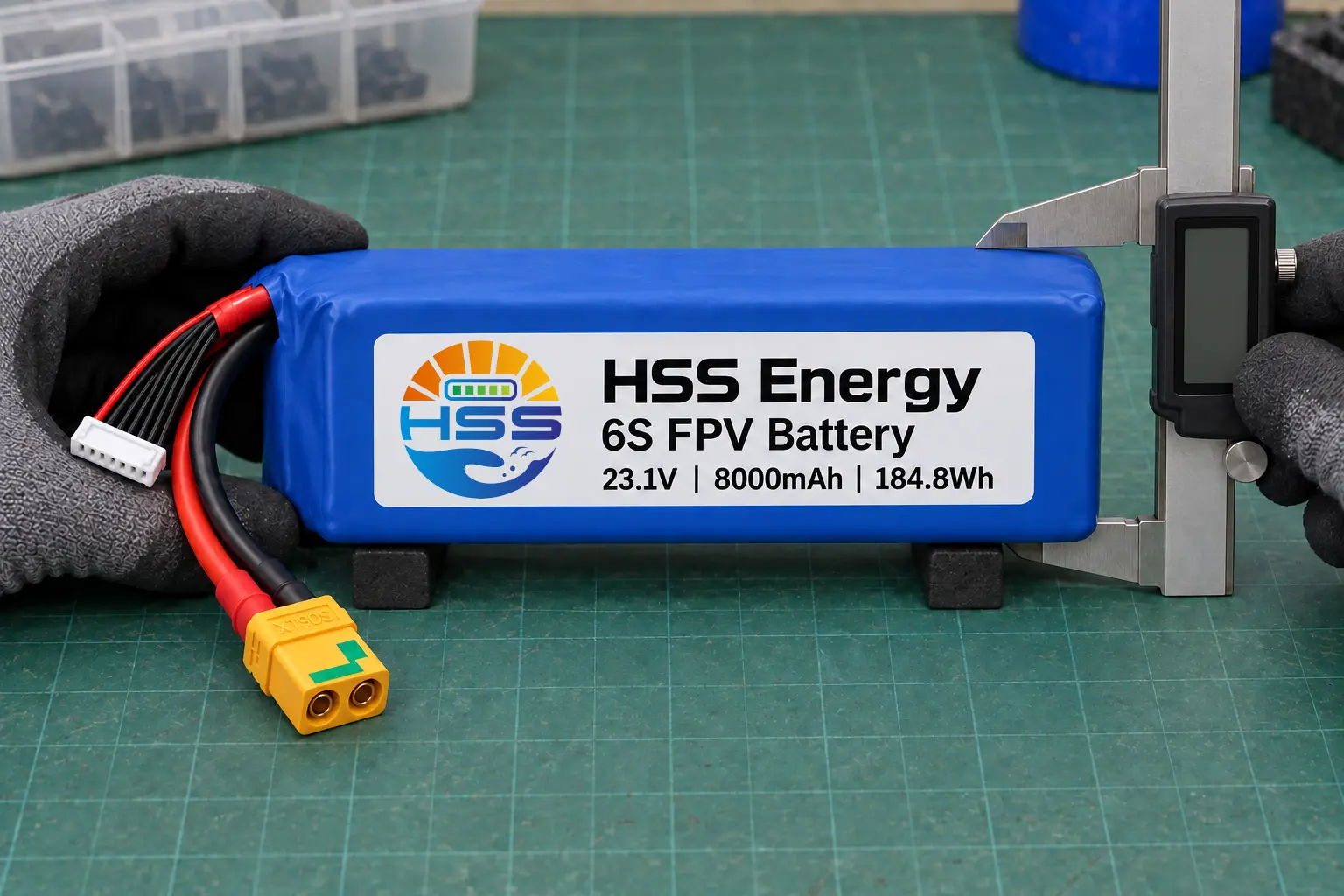

Procesillustratie • Inspectie van buitenafmetingen

Controleer de afgewerkte carrosserie op de inspectiepunten aangegeven op de montagetekening. Een armatuur moet het pakket van ongeveer 960 gram tegenhouden zonder de verpakking te verpletteren of de kabels te gebruiken om het gewicht te dragen.

Continue vraag en korte pulsen

Evalueer deze 6S 25C FPV-batterij tegen aanhoudende stroom, afzonderlijk van korte acceleratiebelastingen. Het continue vermogen van 200A en het piekvermogen van 400A beschrijven verschillende bedrijfsomstandigheden. Een piek mag niet langer dan twee seconden duren; dit definieert niet hoe vaak dit kan voorkomen of hoe vaak een aanvaardbare temperatuurstijging in het geïnstalleerde samenstel kan blijken.

Externe afwerking en identificatie

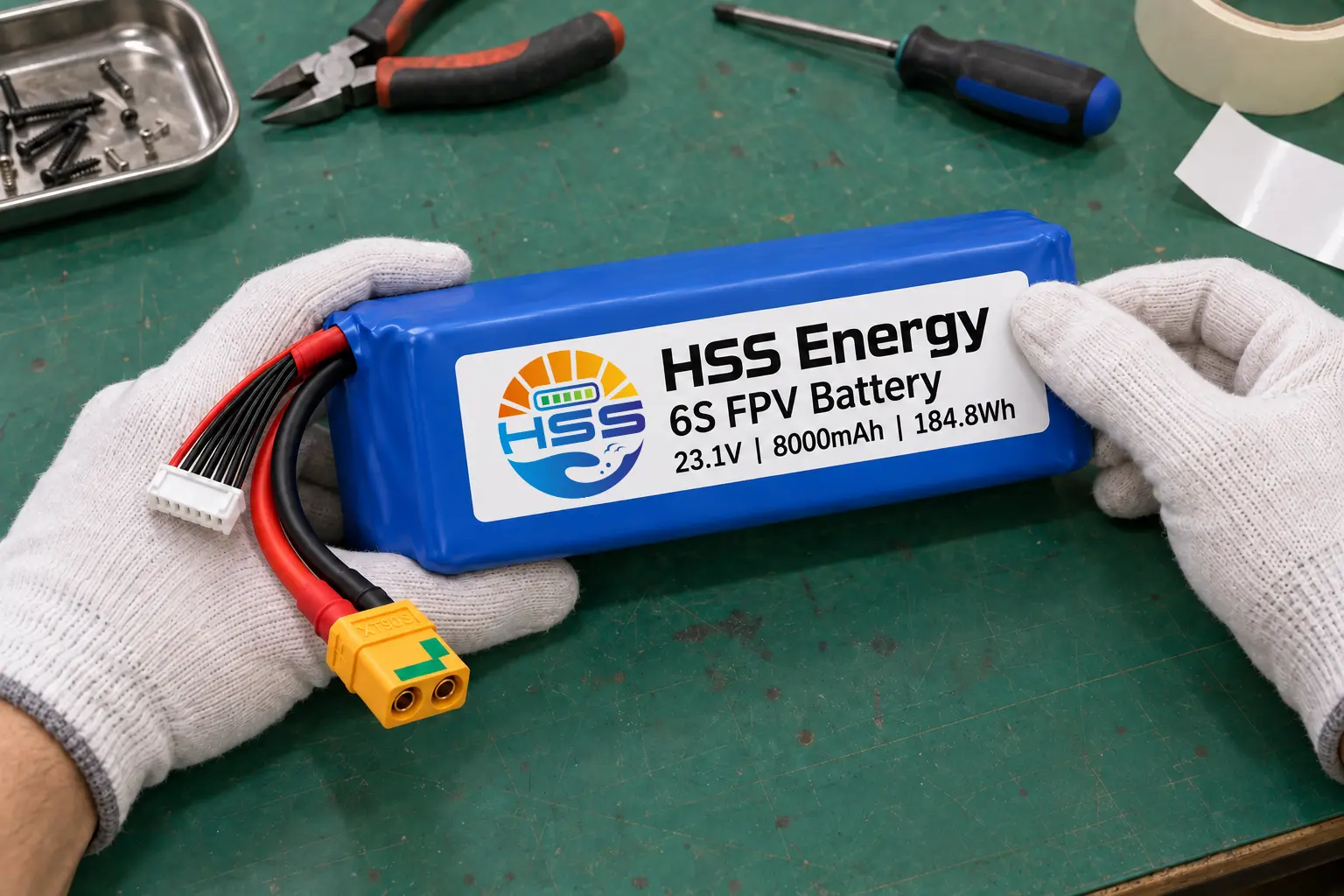

Procesillustratie • Labelplaatsing en buitenafwerking

Een leesbaar label koppelt het voltooide pakket aan de spannings- en capaciteitsspecificaties. Bij externe controles moet worden gelet op opgeheven etiketranden, beschadigde isolatie of een belemmerde kabeluitgang. Deze zichtbare controles zijn geen vervanging van elektrische acceptatiemetingen.

Aansluitschema voor de bestelling

Kabellengte, kabelgrootte en connectoren kunnen naar wens van de klant worden geconfigureerd. Controleer de huidige capaciteit en temperatuurstijging voor de gekozen montage. De optionele referentieonderdelen vormen op zichzelf geen bevestiging van een volledig stroompad van 200 A of 400 A.

Demping en kartonnen sluiting

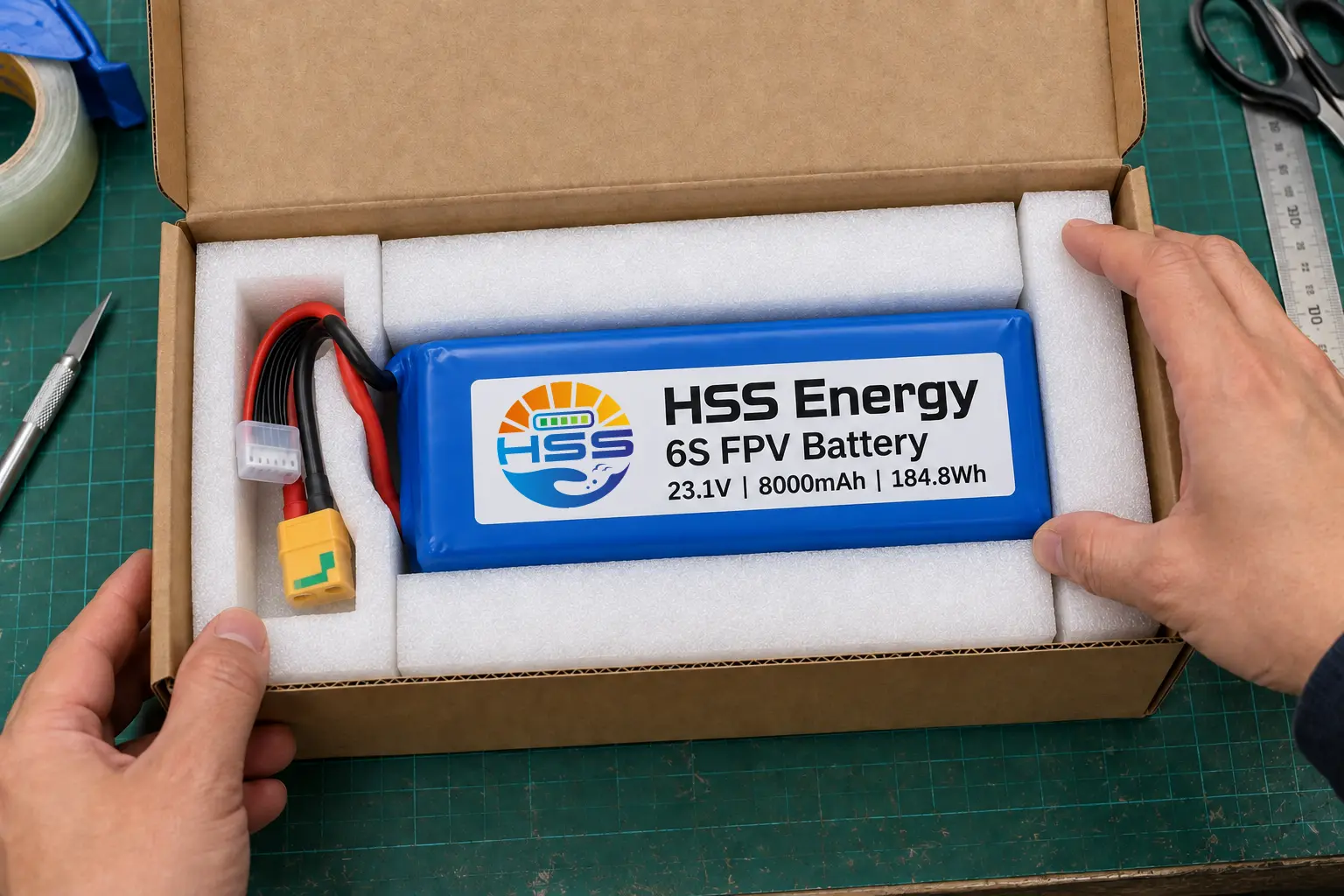

Verpakkingsillustratie • Lichaamsondersteuning en geïsoleerde connectorruimtes

Specificeer de verpakking rond de uiteindelijke leadopstelling. Het geïllustreerde inzetstuk ondersteunt het lichaam en scheidt de beschermde connectoren; geen enkele draad mag een sluitrand kruisen. Schuim- en kartonnen details blijven door de klant configureerbaar.

Procesillustratie • Dozenafdichting bij het pakstation

Veelgestelde vragen

Betekent halfvast een volledig vaste cel?

Nee. Dit model is gespecificeerd als semi-massief. Die beschrijving geeft geen volledig vaste elektrolyt of een niet-ontvlambaarheidsclassificatie.

Wat moet er bij een voorbeeldevaluatie horen?

Houd de voorbeeldconfiguratie, het beoogde belastingsprofiel en de acceptatiecriteria bij elkaar. Leg meetresultaten vast op basis van die configuratie voordat u de vereisten voor nabestellingen instelt.

Hoe worden de aankoop- en verzendingsvoorwaarden bepaald?

Beschikbaarheid van monsters, minimale hoeveelheid, doorlooptijd en garantie worden per offerte overeengekomen. Transportdocumenten en aanvaarding door de vervoerder moeten worden gecontroleerd op de exacte configuratie, bestemming en verzendroute.

Een bestelling van een HSS Energy 6S 8000mAh FPV-batterij moet de goedgekeurde elektrische configuratie en montageomhulsel identificeren. Leg de acceptatiecriteria voor monsters vast bij de verpakkingsafspraak, zodat herhaalde leveringen kunnen worden gecontroleerd aan de hand van dezelfde specificatie.
