6S 4200mAh FPV-batterij

FPV-racepakketconfiguratie

HSS Energy 6S 4200mAh FPV-batterijbestellingplanning begint met het raceplatform. Acceleratie en aanhoudend gas geven stellen andere eisen aan het peloton. Vergelijk de verwachte stroom over een ronde met beide ontladingslimieten en evalueer vervolgens de geïnstalleerde massa en het zwaartepunt op het geselecteerde casco.

Capaciteits- en energieplanning

Een FPV-batterijpakket van 4200 mAh biedt een gedefinieerde capaciteit voor het plannen van een FPV-sessie. De nominale energie van 93,24 Wh is het product van 22,2 V en 4,2 Ah. De bruikbare vluchtduur hangt af van de vraag naar stroom en de reserve die wordt aangehouden voor de landing; stel deze vast op het geselecteerde vliegtuig in plaats van de duur alleen op basis van de capaciteit te schatten.

Elektrische specificatie

Oplaad- en bedrijfsomstandigheden

Voor deze 22,2 V FPV-batterij is de nominale spanning niet het oplaadeindpunt. Selecteer oplaadapparatuur en een goedgekeurd laadprofiel dat de limiet van 25,2 V respecteert. De aangegeven waarde van 12,6A is de maximale laadstroom en niet een standaardinstelling voor iedere kabel of lader.

Stel vliegtuigwaarschuwingen en landingsreserve in met behulp van geverifieerd systeemgedrag onder belasting; de afvoerafsluiting is geen aanbevolen landingsalarm. De levensduur van de cyclus is afhankelijk van de laad- en ontlaadomstandigheden en het capaciteitsbehoudcriterium. Akkoord gaan met de testbasis bij gebruik van de 200-cyclireferentie voor inkoop; het is geen garantieduur.

Carrosserieomhulsel en montagespeling

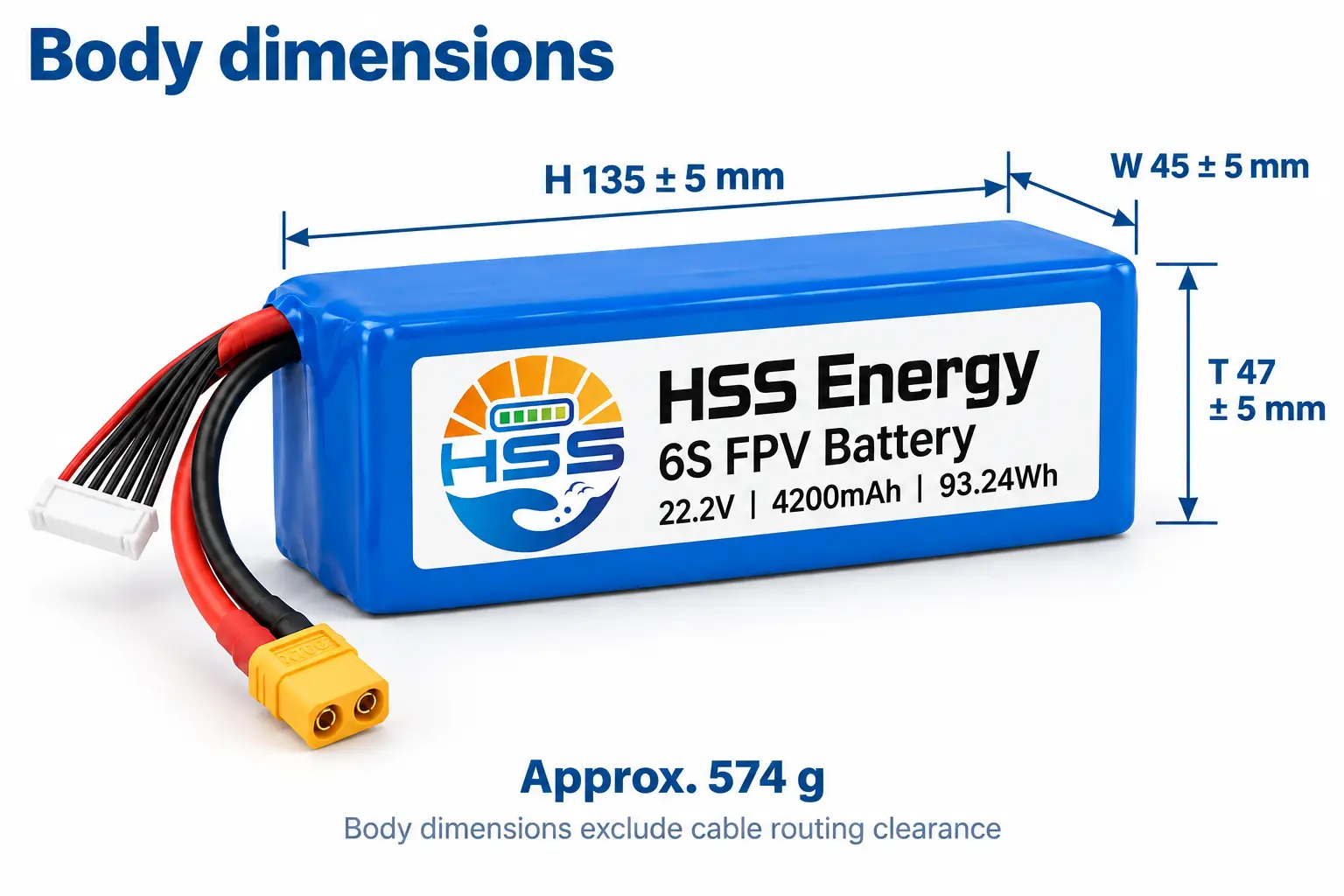

Dimensionale afbeelding • Lichaamsgrootte en geschat gewicht

H identificeert de lichaamsas van 135 mm, ook wanneer de rugzak horizontaal wordt gelegd. Houd rekening met de aangegeven toleranties en extra speling. De montagesteun moet de behuizing vasthouden zonder de kabeluitgang te belasten.

Celtype en externe controles

Deze halfvaste FPV-batterij maakt gebruik van een blauwe, hittekrimpende buitenverpakking. Celchemie en buitenafwerking zijn afzonderlijke kenmerken: visuele inspectie controleert de isolatie, het label en de kabeluitgang, terwijl elektrische acceptatie metingen vereist.

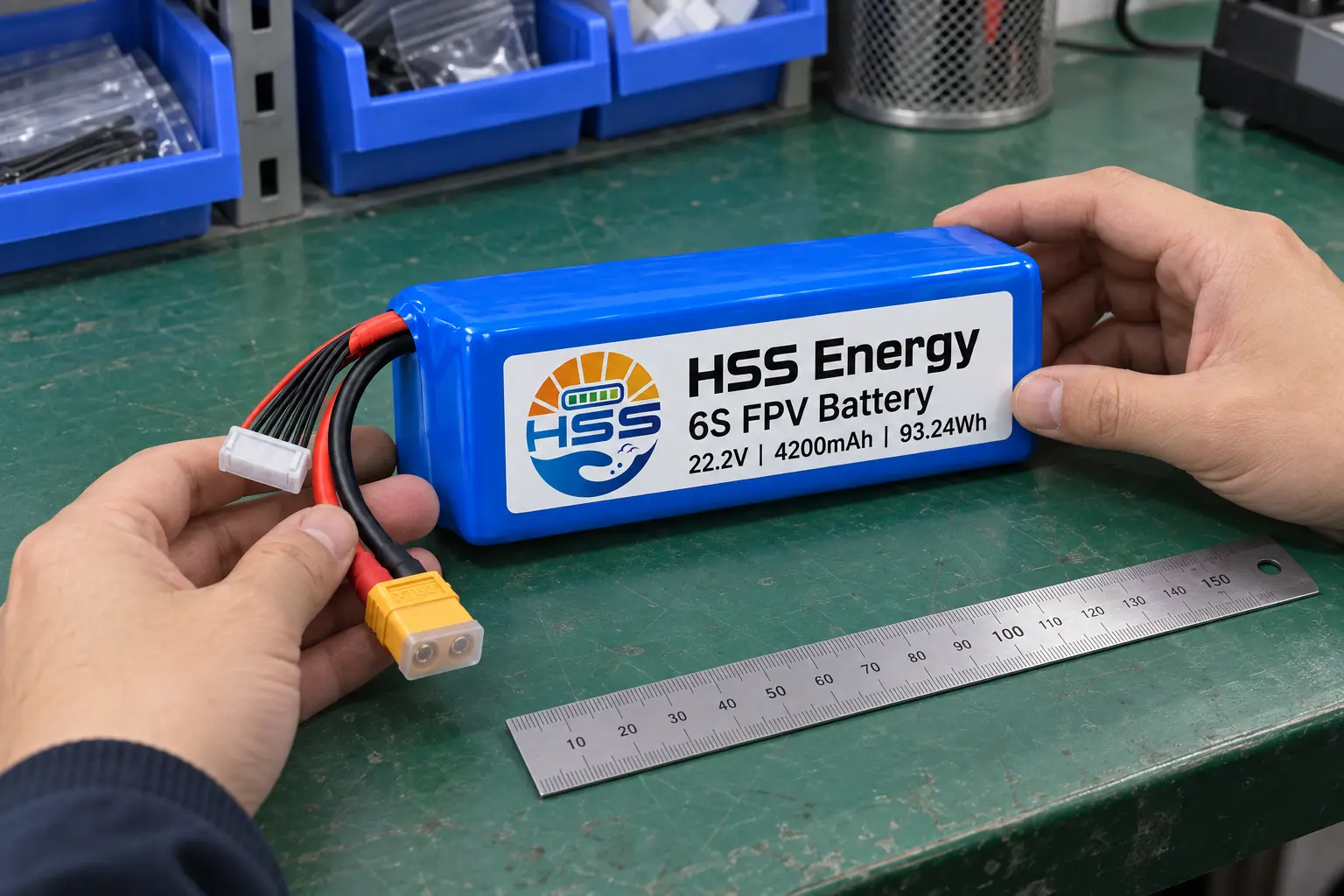

Procesillustratie • Buiteninspectie met meetleidraad

Continue belasting en korte pieken

De 6S 4200mAh FPV-batterij heeft afzonderlijke continue en korte ontladingslimieten. Vergelijk bij het evalueren van een 35C FPV-batterij het volledige stroomprofiel met de continue classificatie van 147A. Het piekvermogen van 294A geldt voor maximaal drie seconden; er wordt geen toegestane herhalingsfrequentie of gemiddelde belasting vastgesteld.

Het volledige stroompad moet de beoogde taak ondersteunen. Bepaal vóór de vlucht het thermisch gedrag en de toegestane belasting voor de geselecteerde bedrading en connectoropstelling; de optionele referentieonderdelen bieden geen aansluitvermogen van 147A of 294A.

Hoofdconnector en kabelgeleiding

De getoonde XT60-connector is een optionele referentieconfiguratie. De hoofdkabel en connector kunnen worden geselecteerd op basis van de installatie. Geef de aansluitrichting, polariteit en trekontlasting op de besteltekening aan.

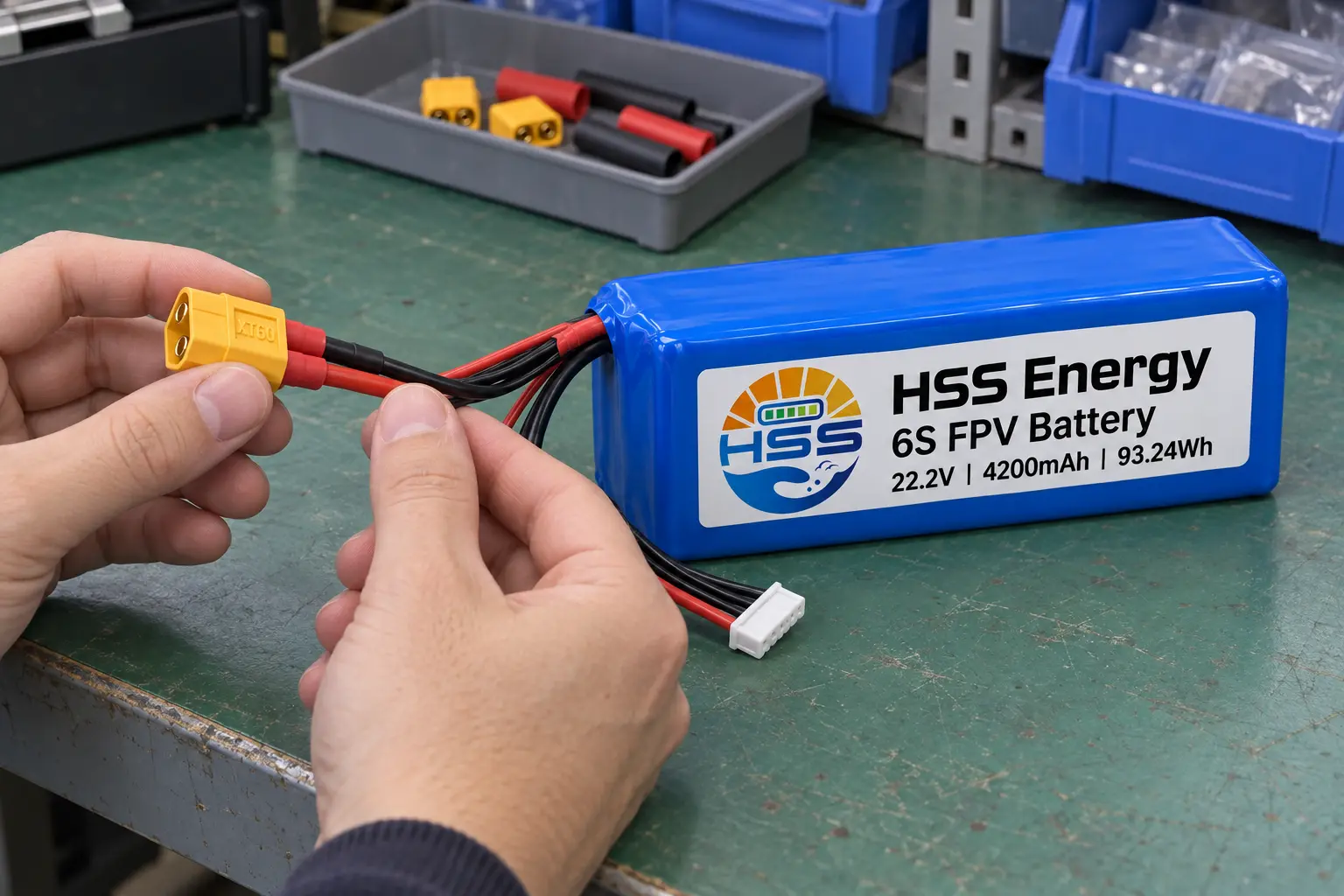

Procesillustratie • Inspectie van connectorbehuizing en trekontlasting

Inspecteer de behuizing op beschadigingen en controleer de isolatie bij de hoofduitgang. Laat voldoende ruimte vrij om de kabelverbinding los te maken zonder aan de kabelverbinding te trekken.

Selectie raceplatform

Selecteer deze 6S FPV-racebatterij voor een platform met ruimte en massa voor het pakket van ongeveer 574 g. Evalueer de gasrespons, spanning onder belasting en temperatuur gedurende de beoogde sessie. De ontladingswaarden ondersteunen belastingvergelijking; ze definiëren geen compatibele framemaat en bevestigen niet of ze in aanmerking komen voor een bepaalde raceklasse.

Elektrische controles en balansharnas

Het optionele balansharnas is 22AWG, 60 mm, met een XH-7P-connector gemarkeerd met B0-B6. Bevestig de contactvolgorde met de geselecteerde oplaadapparatuur voordat u verbinding maakt.

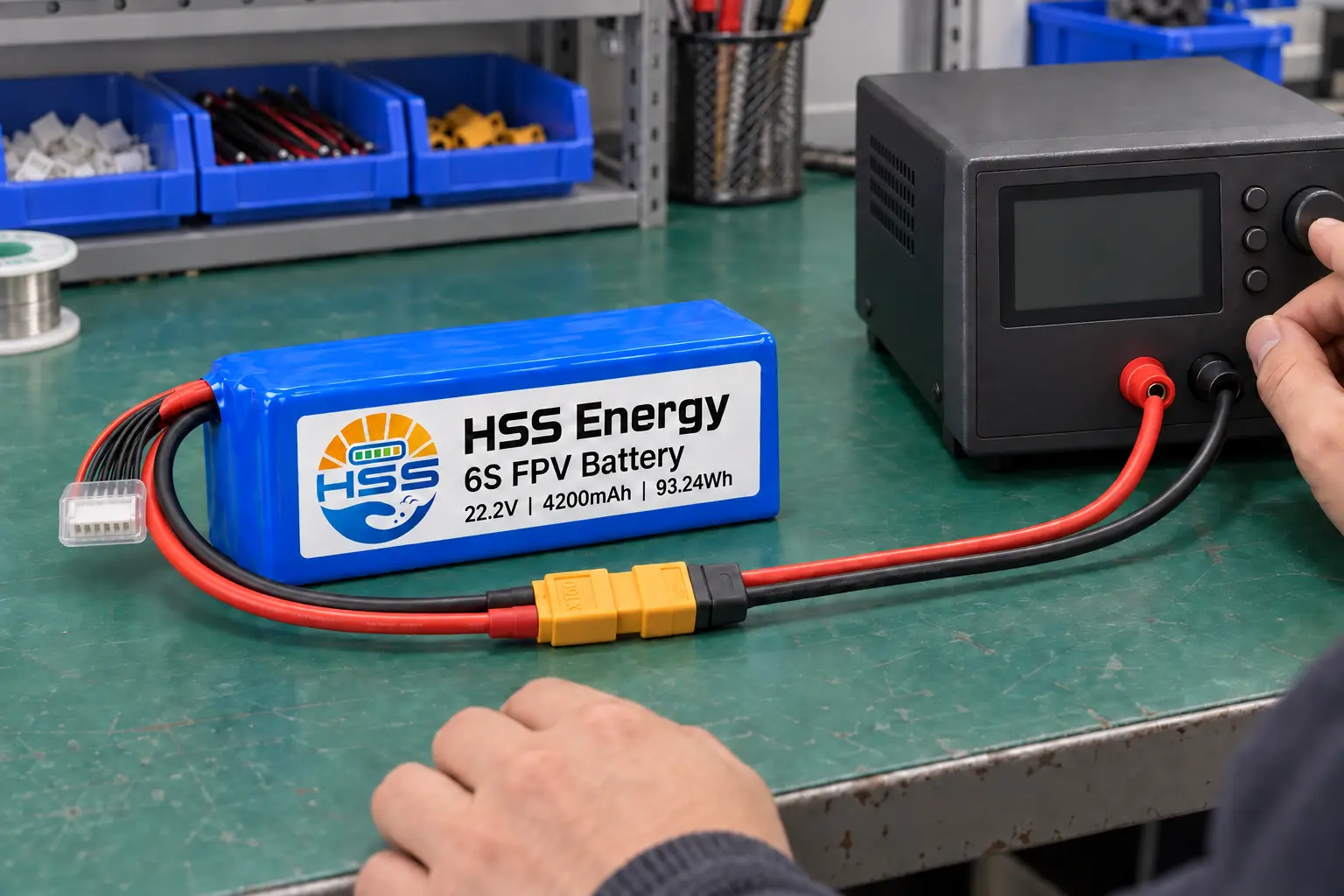

Procesillustratie • Instelling spanningsaansluiting hoofdpakket

De afgebeelde aansluiting betreft de totale pakketspanning. Voor individuele serie-groepscontroles is het balansharnas vereist. Houd de spanningsinspectie gescheiden van de belastingstests en noteer de resultaten aan de hand van de pakketidentificatie.

Beschermde opslag en identificatie

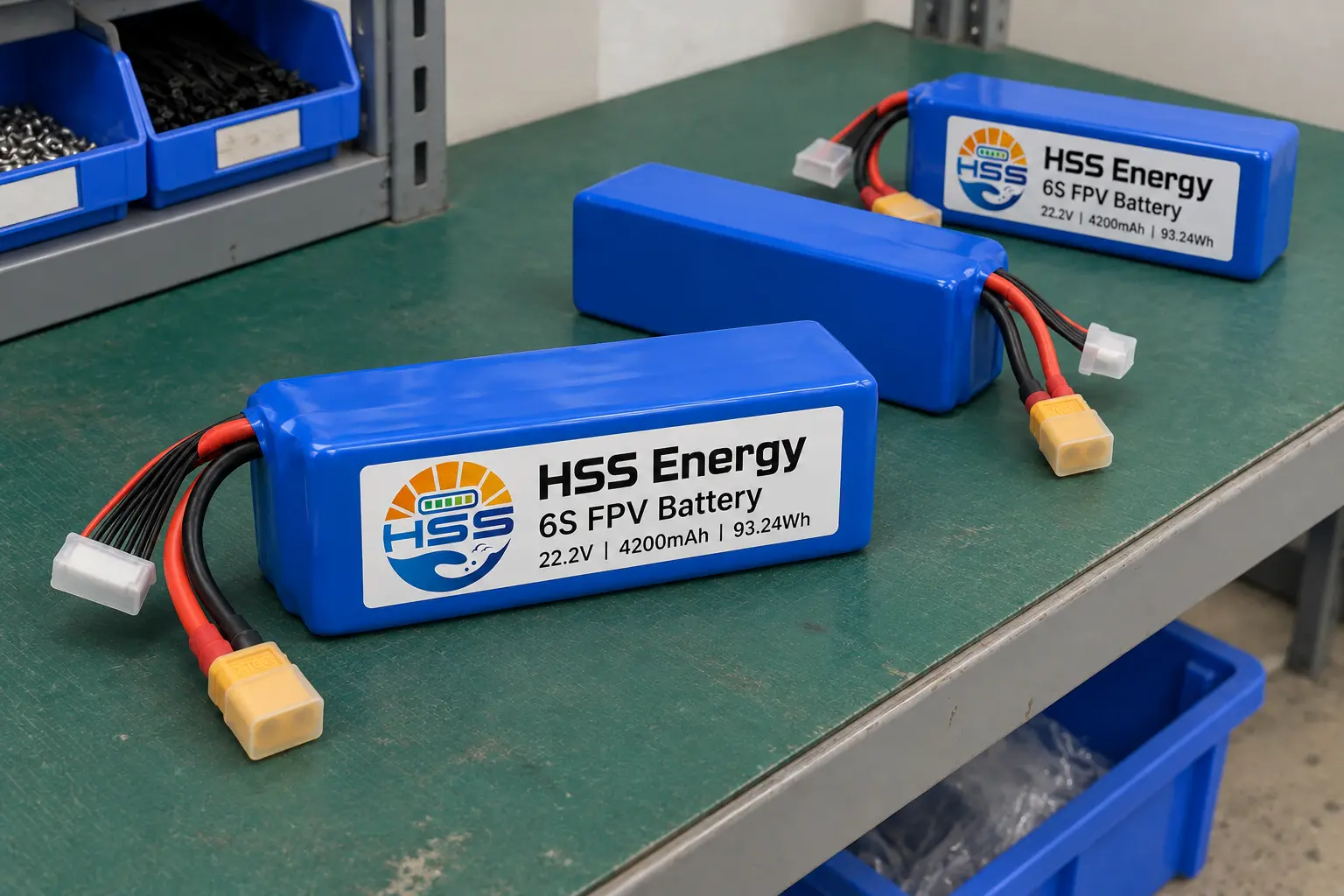

Procesillustratie • Losgekoppelde pakketten in beschermde fasering

Houd de connectoren afzonderlijk geïsoleerd en de kabels in de opslagruimte van elke verpakking. Scheid voltooide pakketten van onderhanden werk, zodat de identificatie- en inspectiestatus duidelijk blijven. Deze scène toont opslag, niet actief ouder worden.

Verpakking voor de geselecteerde configuratie

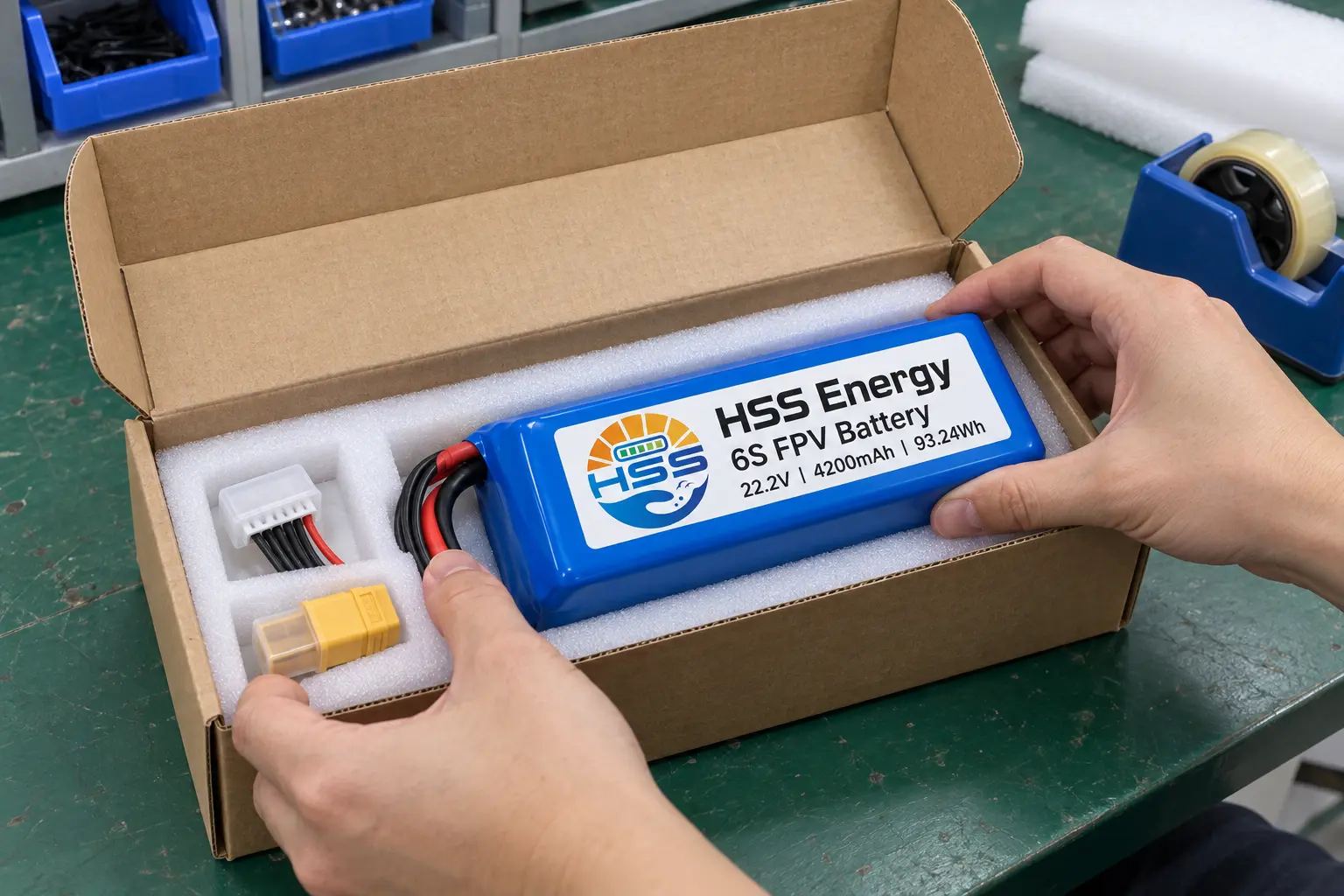

Verpakkingsillustratie • Demping en afzonderlijke connectoruitsparingen

De verpakking wordt geconfigureerd naar de wensen van de klant. De demping moet het pakketlichaam ondersteunen en tegelijkertijd ruimte laten voor de geselecteerde kabels en beschermde connectoren. Controleer vóór het sluiten of er geen draad over de rand van de doos gaat of onder de accu bekneld raakt. De getoonde bijsluiter en doos zijn verpakkingsvoorbeelden en geen vast meegeleverde verpakking.

Veelgestelde vragen

Kan het pakket elke batterij met het label 6S vervangen?

Nee. Stem het volledige spanningsbereik, de gemonteerde massa, de behuizing en de gevalideerde stroombehoefte af op het vliegtuig. Het aantal series alleen is onvoldoende.

Wat moet uit een steekproefevaluatie blijken?

Evalueer de fysieke pasvorm, balans, leadrouting en het beoogde belastingsprofiel op het daadwerkelijke platform. Definieer acceptatiecriteria voordat u monsters vergelijkt of herhaalbestellingen plaatst.

Wat zijn de bestel- en leveringsvoorwaarden

Vraag een offerte aan voor de gekozen configuratie en hoeveelheid. Minimumhoeveelheid, beschikbaarheid van monsters, doorlooptijd en garantievoorwaarden worden voor de bestelling overeengekomen in plaats van op deze pagina te worden aangenomen.

Welke vervoersdocumenten zijn van toepassing

Vraag documenten aan die van toepassing zijn op de exacte batterijconfiguratie en bestemming. Deze pagina claimt geen specifiek certificaat, goedgekeurde verzendroute of acceptatie door de vervoerder.

Voor de HSS Energy 6S 4200mAh FPV-batterij moet de bestelspecificatie de montagetekening, de verwachte stroom in de loop van de tijd, de geselecteerde interfaces en de verpakkingsindeling identificeren. Bewaar de goedgekeurde voorbeeldconfiguratie als referentie voor volgende bestellingen.
