215 kWh energieopslagbatterij

HSS Energy bereidt de Chinese 215 kWh energieopslagbatterij voor voor integrators, installateurs, distributeurs en technische kopers van energieopslag die een hoogspanningsbatterijpakket met een duidelijke technische grens nodig hebben. Het zijn niet zomaar vijftien modules die in een kast worden geplaatst: seriespanning, master BMS-logica, DC-beveiliging, communicatie, bekabeling, thermisch ontwerp en PCS- of omvormer-matching moeten als één systeem worden beoordeeld. Kopers kunnen een enkellijnsdiagram, uitrustingsmodel en belastingsprofiel opsturen om een ​​configuratiebeoordeling en een formele offerte te ontvangen.

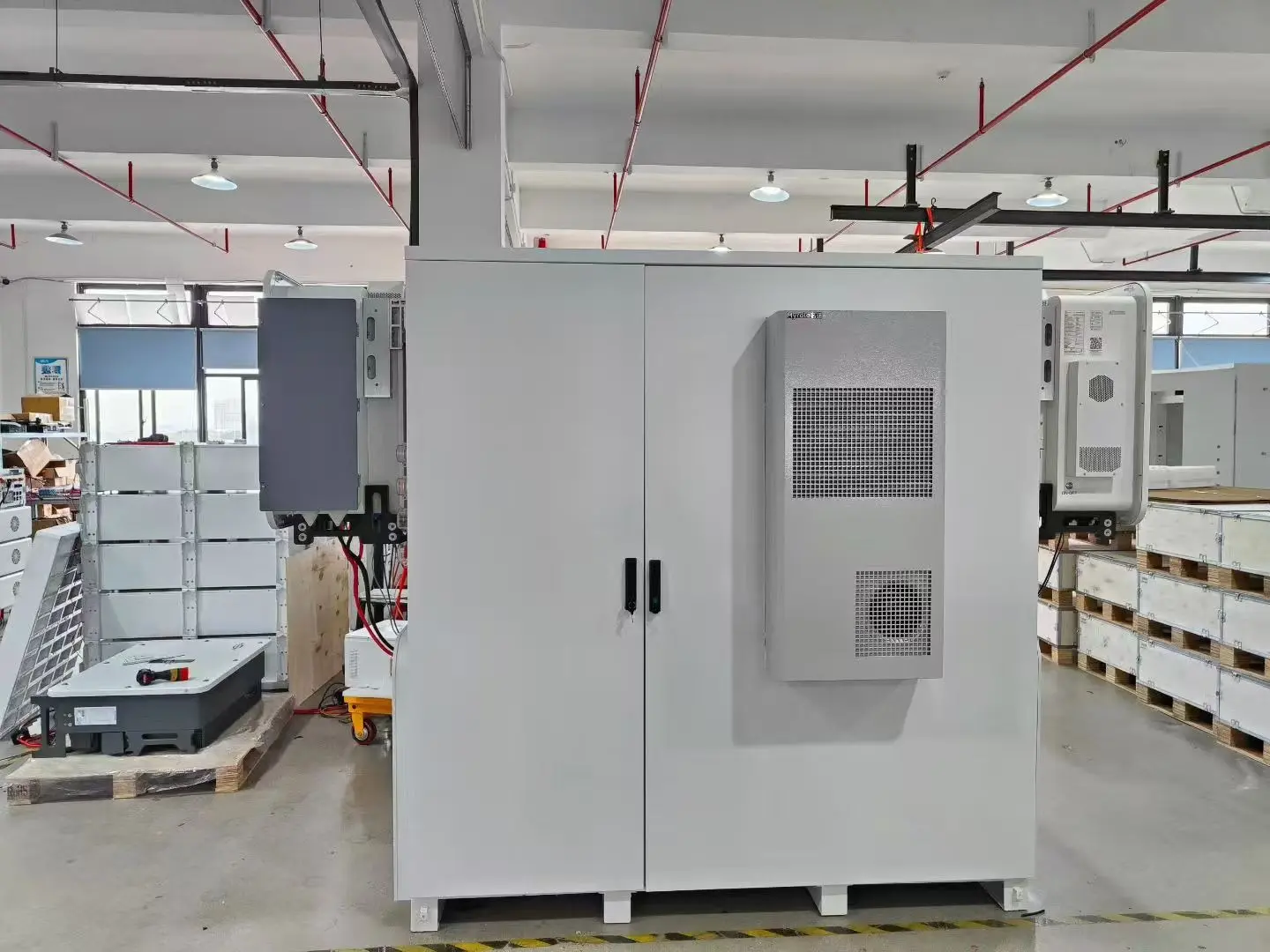

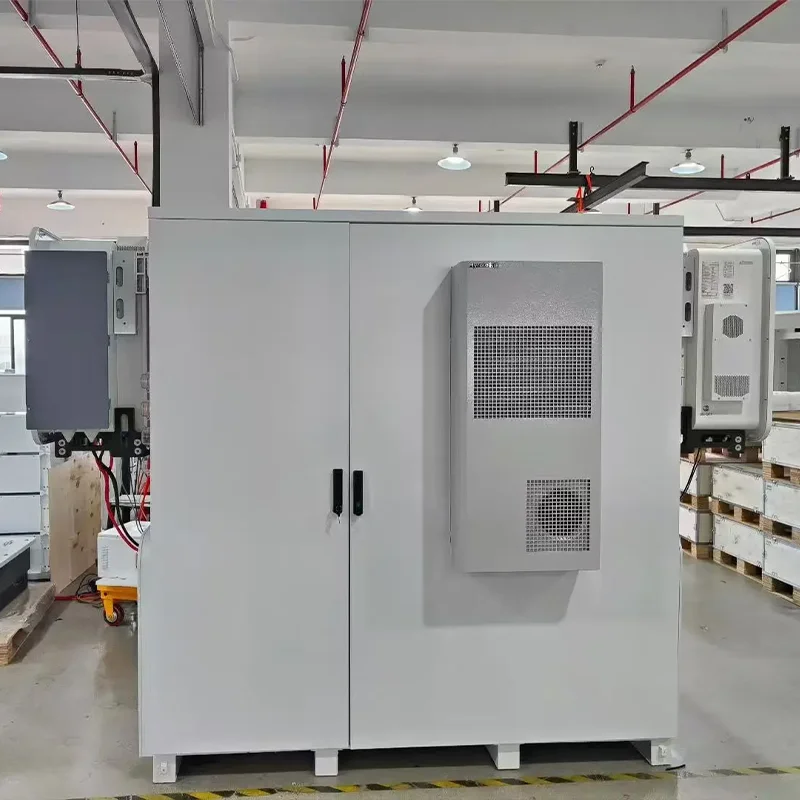

IP55 kast gefotografeerd in de werkplaats. De definitieve interfaces, thermisch beheer en locatie-indeling zijn bevestigd voor het project.

Kern technische gegevens

1. Een architectuur uit de 15-serie begint met het DC-spanningsvenster

Dit energieopslagsysteem met een capaciteit van 215 kWh verbindt vijftien batterijeenheden in serie. De capaciteit blijft 280 Ah, terwijl de spanning stijgt met het aantal series, wat een berekend werkbereik oplevert van 696–864 V. De selectie moet beginnen met de maximale DC-ingang van het PCS of de omvormer, het batterijspanningsvenster, de laad- en ontlaadstroomlimieten, de voorlaadvolgorde en de beveiligingscoördinatie. Voor elk energieopslagbatterijproject van 215 kWh registreert HSS Energy de serieschakeling, apparaatadressen, interfacedefinitie en toegestane bedrijfslimieten in de goedgekeurde technische specificatie, in plaats van apparatuur alleen op basis van het capaciteitslabel te selecteren.

2. Matchen met de PCS of omvormer

Een energie-hoogspanningsopslagsysteem gaat gepaard met meer dan nominale spanning. CAN- of RS485-protocol, frameversie, adresregels, alarmkoppeling en stroombesturingslogica moeten ook overeenkomen. HSS Energy kan specifieke modellen van Deye, Solis, Afore, Growatt, FOX ESS en Megarevo reviewen. Compatibiliteit wordt bevestigd door het exacte model en de protocolversie; Dit wordt niet verondersteld voor elk product met dezelfde merknaam.

3. IP55-behuizing en modulaire batterij-indeling

De LiFePO4-energieopslagkast brengt de vijftien modules, mastercontroller, DC-beveiliging, busaansluitingen en bijbehorende accessoires in één behuizing. De buitenkast heeft een IP55-classificatie, terwijl de individuele batterijeenheid uit de catalogus een IP20-classificatie heeft; deze twee ratings mogen niet als onderling uitwisselbaar worden behandeld. Kabelingangen, ventilatie- of temperatuurcontroleapparatuur, onderhoudsruimte en de fundering van de locatie worden gecontroleerd op basis van omgevingstemperatuur, stof, blootstelling aan regen en lokale installatievereisten.

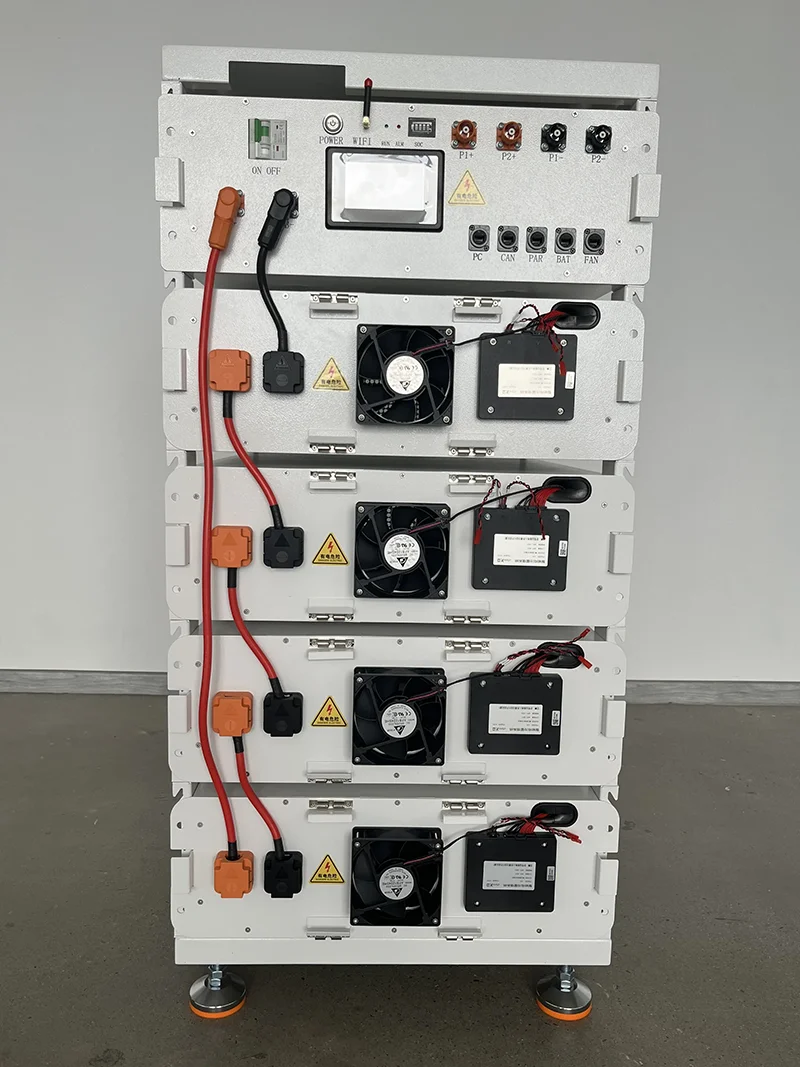

Hoogspanningsmodules en controlleraansluiting weergegeven op een werkplaatsfoto. De volledige 215 kWh-opstelling maakt gebruik van vijftien 51,2 V 280 Ah-units.

4. Commerciële exploitatiescenario's

Een commercieel batterijopslagsysteem kan het zelfverbruik van zonne-energie, het verschuiven van de gebruikstijd, piekbesparing, back-up van geselecteerde belasting en microgrid-projecten ondersteunen. Het nuttige bedrijfsresultaat is afhankelijk van het verbruiksprofiel, de bruikbare energie, het PCS-vermogen, de zonne-opwekking en de regelstrategie. Voor een zinvolle offerte moeten kopers recente verbruiksgegevens, kritische belastingen en het probleem dat het systeem naar verwachting zal oplossen, verstrekken. Netgekoppelde werking, off-grid overdracht of generatorcoördinatie moeten ook door de systeemintegrator worden getoetst aan het lokale beschermings- en distributieschema.

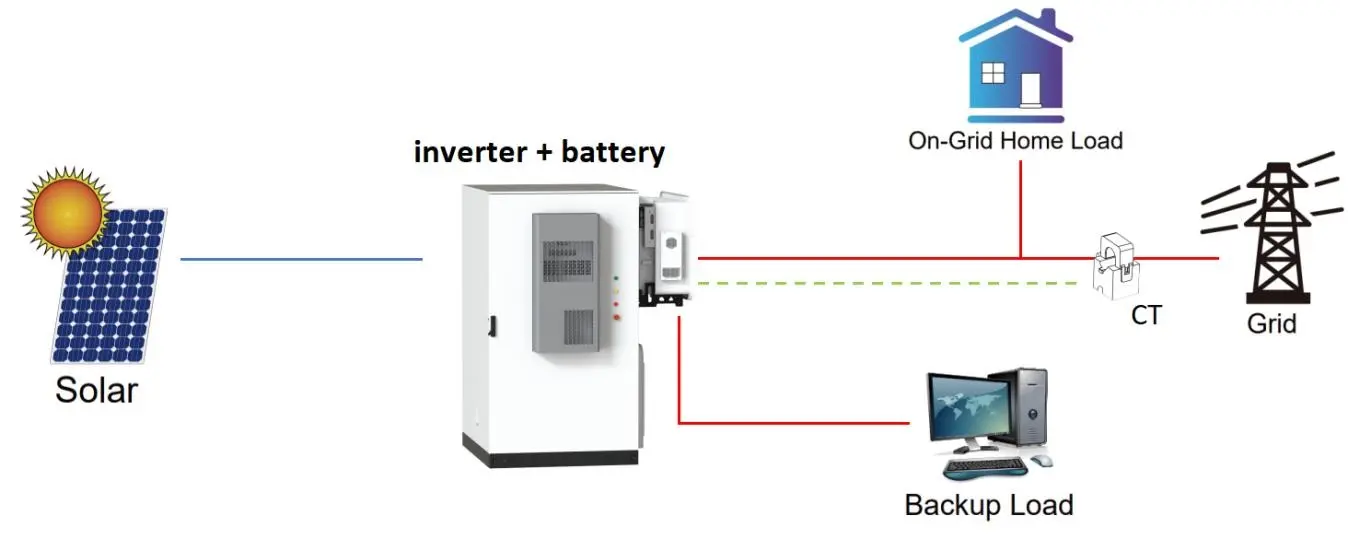

Basisvoorbeeld van energiestroom. Het home-load-pictogram is ter illustratie; commerciële PCS, EMS, CT, roosterpunt en belastingsbedrading moeten de projecttekening volgen.

5. BMS, communicatie- en operationele grenzen

De batterijeenheden bieden CAN-, RS485- en RS232-interfaces, en de mastercontroller consolideert de modulestatus voor de apparatuur op het hoogste niveau. Een bijpassende connector bewijst geen protocolcompatibiliteit, dus het apparatuurmodel, het protocolbestand en de communicatietestmethode worden vóór productie bevestigd. De catalogus vermeldt een aanbevolen stroomsterkte van 140 A en een maximale stroomsterkte van 200 A, waarbij ook de invloed van temperatuur en SOC wordt vermeld. Het continue systeemvermogen wordt daarom samen met het thermisch beheer van de kast, bekabeling, beveiligingsapparatuur en PCS-limieten bepaald.

6. Bewijs van maatwerk, productiecontrole en naleving

Een BESS-batterij-energieopslagsysteem doorloopt normaal gesproken tekeningbeoordeling, stuklijstbevestiging, kastindeling, protocolafstemming, labelgoedkeuring en verificatie van het eerste artikel vóór batchproductie. HSS Energy werd opgericht in 2023 en zijn partners brengen meer dan tien jaar ervaring in de lithiumbatterij-industrie met zich mee. Meerdere productiebases in China beslaan in totaal ongeveer 12.000 m², met laserlassen, geautomatiseerde assemblage, verouderingstesten en uitgaande inspectie ter ondersteuning van batch- en OEM- of ODM-projecten. Het voor deze pagina meegeleverde beoordelingspakket bevat een CE EMC-conformiteitscertificaat, een RoHS-conformiteitscertificaat en een IEC 62619-testrapport. De documentomvang en uiteindelijke toepasbaarheid worden getoetst aan de bestelde configuratie.

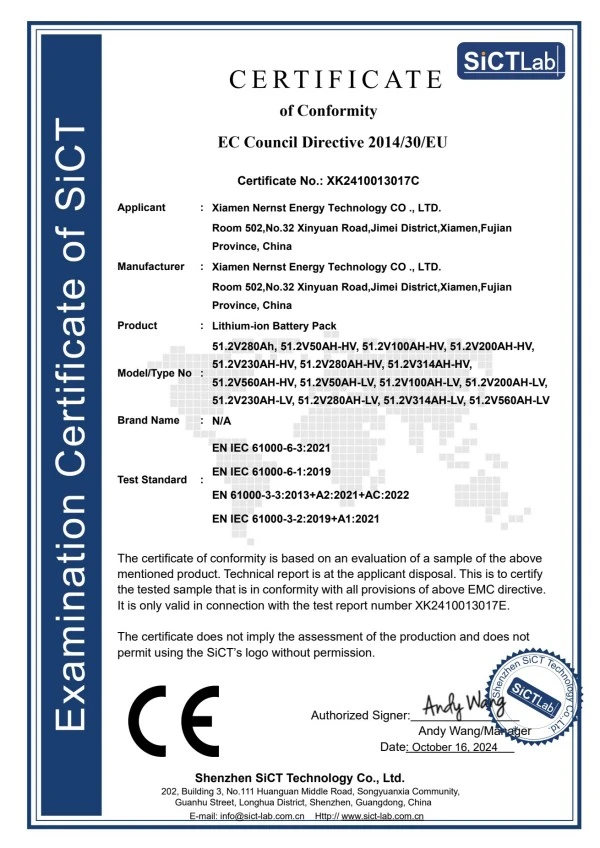

CE EMC-conformiteitscertificaat geleverd voor beoordeling van de productfamilie.

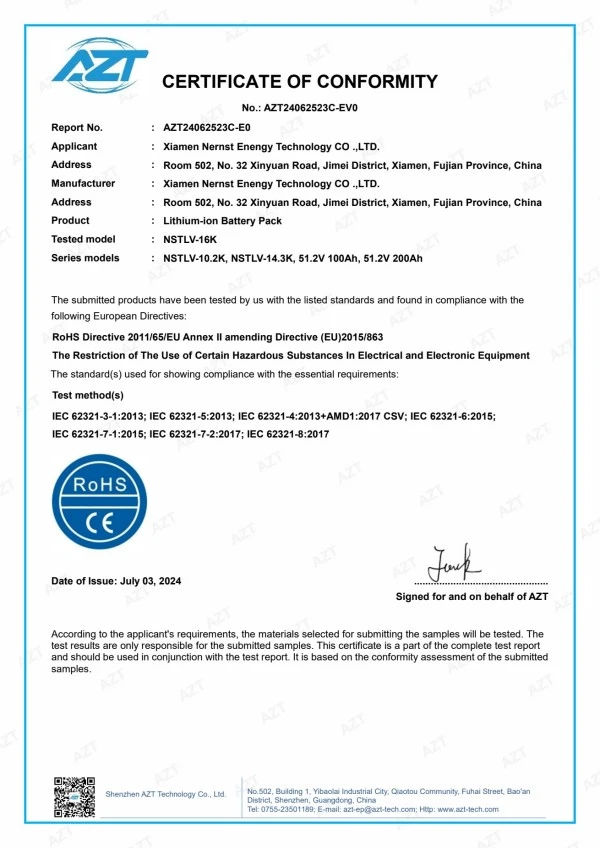

RoHS-conformiteitscertificaat geleverd voor beoordeling van de naleving.

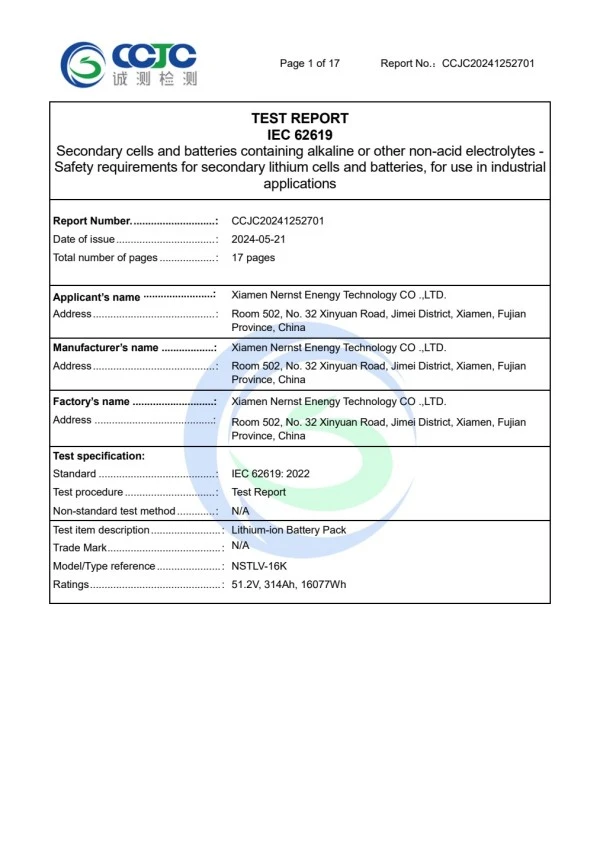

IEC 62619:2022-testrapportpagina geleverd als ondersteunende veiligheidstestdocumentatie.

7. Verpakking, levering en overdracht na verkoop

De vijftien batterijeenheden hebben een gecombineerd nettogewicht van ongeveer 1.533 kg voordat de kast, controller, kabels en accessoires worden meegeleverd. Losapparatuur, transportsplitsing, toegangsroute en definitieve plaatsing moeten daarom vóór verzending worden overeengekomen. De verpakking wordt voorbereid voor de bevestigde zee- of wegroute, bestemming, labels en documentenlijst. Na levering levert HSS Energy de handleiding en technische bestanden behorend bij de bestelde configuratie. Gedetailleerde bedrading, inbedrijfstelling, alarmafhandeling en onderhoudsprocedures blijven in de bedieningshandleiding staan, zodat de online productpagina praktisch en gemakkelijk leesbaar blijft.

Veelgestelde vragen

1. Waarom heet het systeem 215kWh?

Vijftien 51,2V 280Ah-units produceren een berekende nominale energie van 215,04 kWh, dus het product wordt gepresenteerd in de capaciteitsklasse van 215 kWh.

2. Kan hij rechtstreeks op elke Deye-, Solis- of Growatt-omvormer worden aangesloten?

Nee. Merknaam alleen is niet voldoende. Geef het exacte model, het DC-spanningsbereik, de stroomlimiet en de protocolversie op, zodat beide partijen een compatibiliteitsbeoordeling kunnen voltooien.

3. Geldt IP55 voor elke batterijmodule?

IP55 heeft betrekking op de buitenkast. De individuele 51,2V 280Ah unit wordt in de catalogus vermeld als IP20. Kabelinvoeringen en het ontwerp voor thermisch beheer moeten ook voldoen aan de feitelijke omstandigheden ter plaatse.

4. Kunnen de vijftien modules van serie naar parallel worden gewijzigd?

Deze pagina beschrijft een hoogspanningsseriesysteem. Een parallelle opstelling zou de spanning, stroom, besturing, bescherming en afstemming van apparatuur veranderen, en vereist daarom een ​​afzonderlijk ontwerp.

5. Welke compliancedocumenten zijn beschikbaar?

De meegeleverde reviewset bevat CE EMC- en RoHS-conformiteitsdocumenten plus een IEC 62619-testrapport. Transportbestanden en de exacte documentomvang worden bevestigd voor de definitieve orderconfiguratie.

6. Welke gegevens zijn nodig voor een offerte?

Geef het doelvermogen, de hoofdbelastingen, het PCS- of omvormermodel, het bedrijfsscenario, de installatieomgeving, het aantal, het land van bestemming, de vereiste documenten en de verwachte leverdatum op.

Projectaanvraag:Wanneer u een energieopslagbatterij van 215 kWh aanschaft, stuur dan het merk en model van de PCS of de omvormer, het systeemvermogen, de grote belastingen, de locatieomgeving, de communicatievereiste, het aantal, de bestemming en de vereiste documenten mee. HSS Energy zal deze informatie gebruiken om het spanningsvenster van de 15-serie, de kastconfiguratie, protocolafstemming, set leveringsbestanden en offerte te verifiëren.
