100 kWh energieopslagbatterij

Voor integrators die leveranciers voor de 100 kWh energieopslagbatterij vergelijken, biedt de HSS Energy-fabriek moduleselectie, rack- of buitenkastopties, labeling en communicatieconfiguratie rond het project. De naam beschrijft een marktcapaciteitsklasse, niet een exacte energiewaarde voor elke opstelling. Voor de referentie met zes modules vermeldt de catalogussysteemtabel een nominale energie van 96,46 kWh, terwijl zes modules van 16,08 kWh ongeveer 96,48 kWh bedragen. In dezelfde tabel staat 86,81 kWh bruikbare energie bij 90% DOD. Omdat de twee nominale energiecijfers 0,02 kWh verschillen, hebben de goedgekeurde specificatie, het systeemdiagram en de uitrustingsmatching voorrang bij een inkooporder.

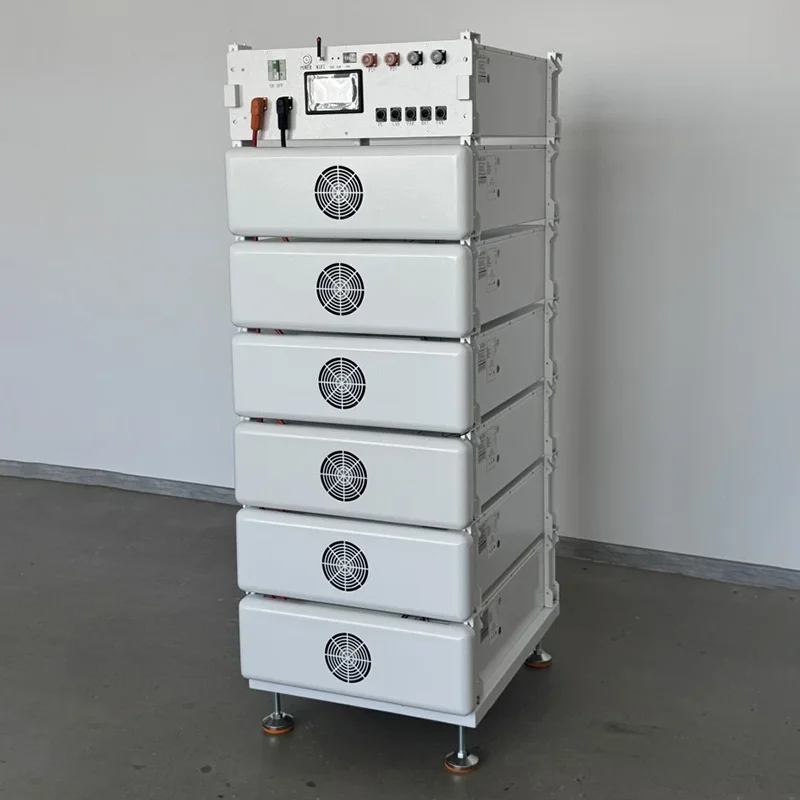

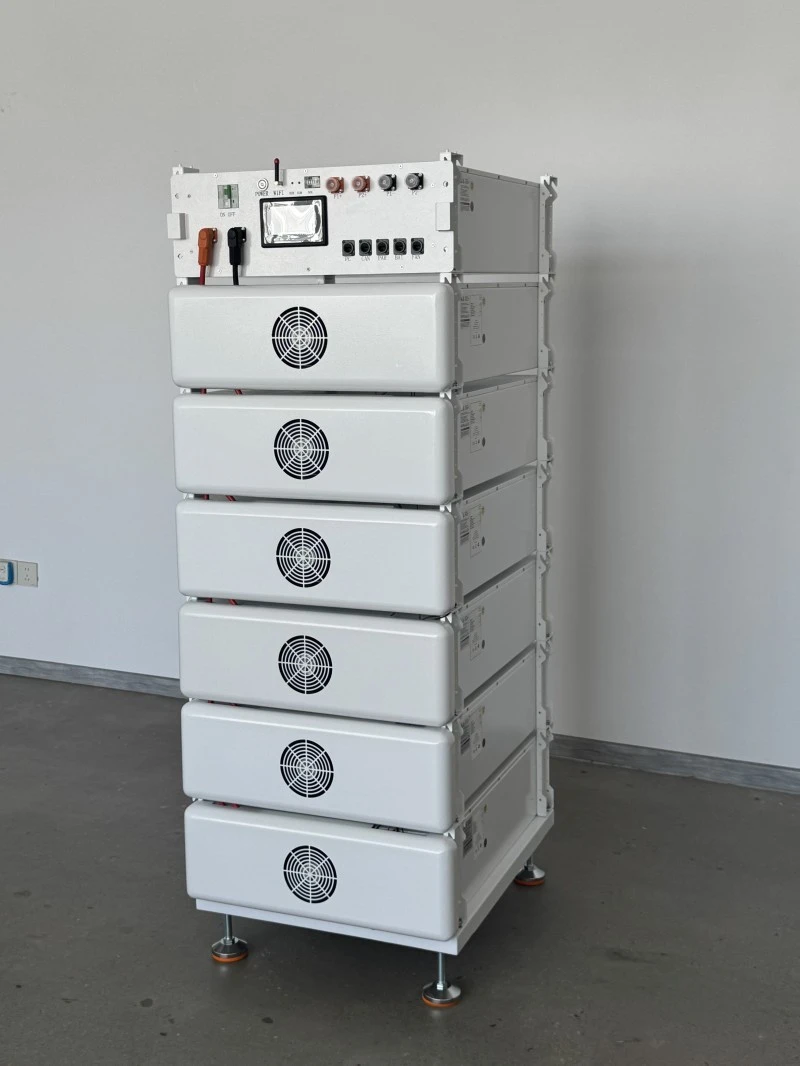

Zes in serie geschakelde hoogspanningsrekmodules van 16,08 kWh

Referentie technische specificaties

1. Capaciteitsarchitectuur en moduleselectie

Een hv-batterijsysteem van 100 kWh kan verschillende energieklassen van modules gebruiken: tien eenheden van ongeveer 10 kWh, zes eenheden van de 16 kWh-klasse of vier eenheden van de 24 kWh-klasse. Deze pagina richt zich op zes modules van 16,08 kWh. Als u de opstelling wijzigt, verandert ook de systeemspanning, de rackafmetingen, het gewicht, de verzending en de afstemming van de apparatuur, zodat de aantallen modules niet door energie alleen kunnen worden vervangen. Tijdens de configuratiebeoordeling registreert HSS Energy het aantal modules, de seriespanning en de elektrische interfaces voor de energieopslagbatterij van 100 kWh in de technische bijlage van de bestelling.

2. Hoogspanningstopologie en PCS-matching

Het selecteren van een hoogspanningsbatterij begint met het gelijkspanningsvenster van het PCS of de omvormer. De referentie met zes modules heeft een nominaal vermogen van 307,2 V met een werkbereik van 278,4-345,6 V. CAN of RS485 identificeert een beschikbare interface; het bewijst geen protocolcompatibiliteit. Geef vóór de productie het merk, het model, de protocolversie en de pindefinitie van de apparatuur op voor technische beoordeling.

3. Binnenrek of buitenkast

Als commerciële energieopslagbatterij kan het systeem commercieel piekbeheer, zelfverbruik van zonne-energie en geselecteerde back-upbelastingen ondersteunen, en het kan ook geschikt zijn voor huizen met een hoog verbruik of kleinere projecten. De catalogus vermeldt IP20 voor de indoor rack-opstelling. Voor plaatsing buiten kan een optionele IP55-kast worden gebruikt, maar de behuizingsclassificatie is geen vervanging voor controles op omgevingstemperatuur, luchtstroom, fundering, onderhoudsruimte en lokale elektrische vereisten.

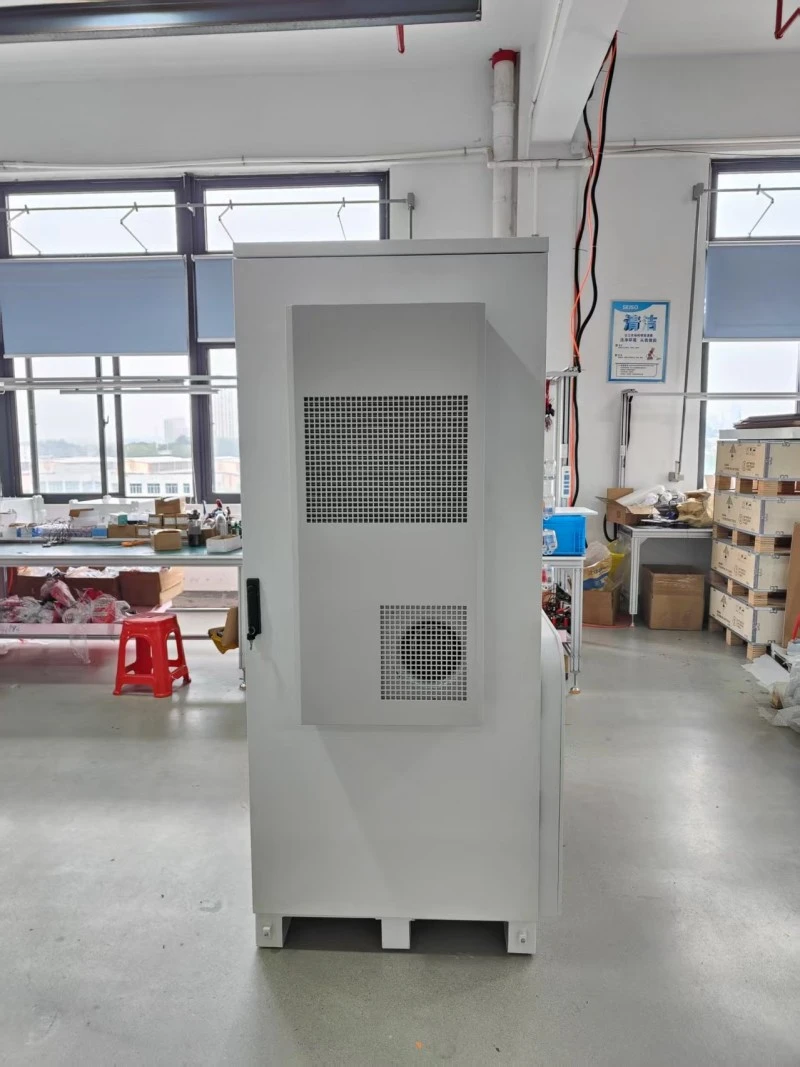

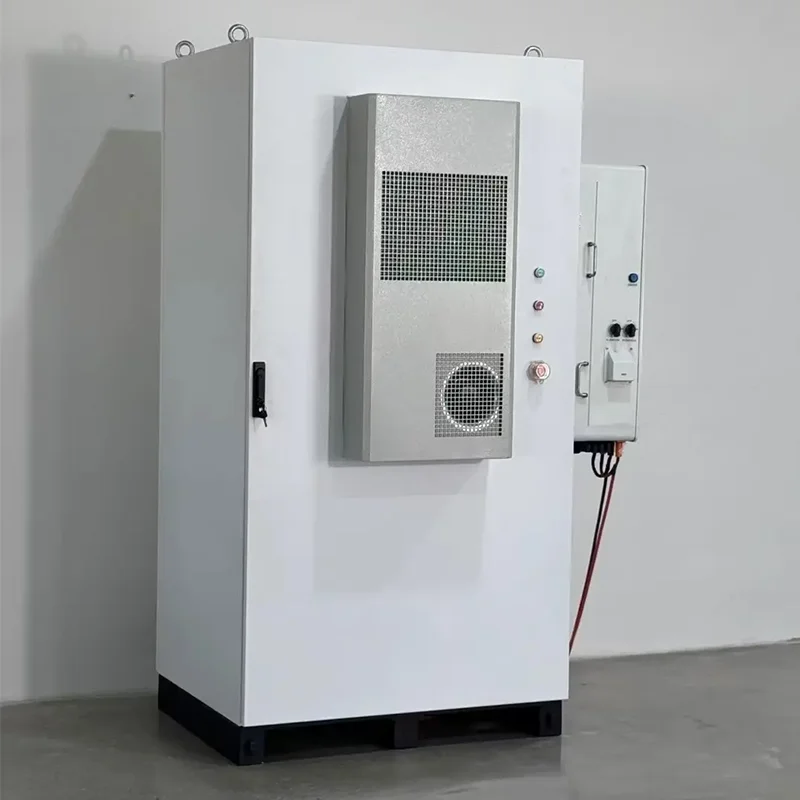

Buiten beschermende kast; interne modules, luchtstroom en interfaces worden voor elke bestelling bevestigd

4. Modulaire constructie en servicetoegang

Een in een rek gemonteerde LiFePO4-batterij maakt gebruik van onafhankelijke modules met een hoofdbesturingseenheid, waardoor fabrieksinspectie, gesplitste verzending en servicetoegang praktischer worden. Eén module uit de 16 kWh-klasse weegt ongeveer 118 kg, terwijl de catalogusreferentie voor het systeem met zes modules ongeveer 782 kg bedraagt. Rekbelading, toegangsroutes en hef- of vorkheftruckvoorzieningen moeten daarom in de offertefase worden besproken. Gedetailleerde installatie-, bedradings- en inbedrijfstellingsprocedures horen thuis in de producthandleiding.

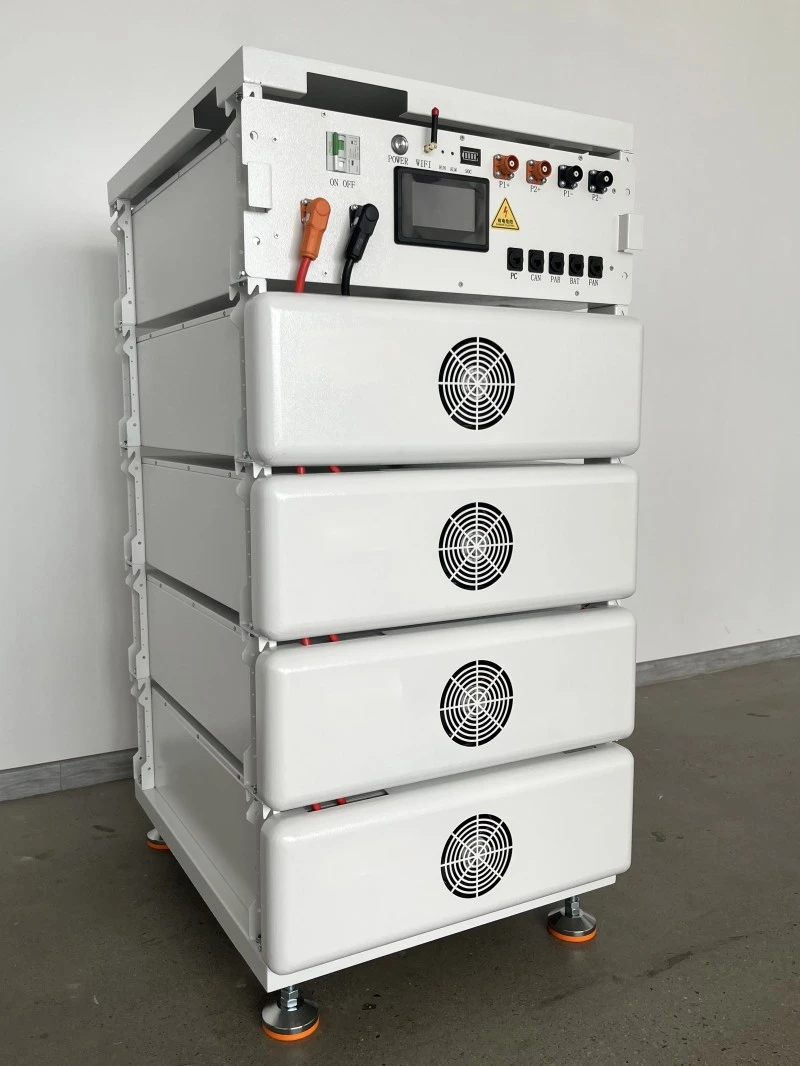

Close-up van de modulestapel en de hoofdbesturingseenheid; de gefotografeerde stapel is een constructiereferentie, niet de systeemopstelling met zes modules

5. GBS, ventilatorkoeling en bedrijfslimieten

Het hoogspannings-lithiumbatterijsysteem maakt gebruik van batterijbeheer om de modulestatus te bewaken en gegevens uit te wisselen met apparatuur op het hoogste niveau via CAN of RS485. De catalogus geeft 160A als de aanbevolen laad-/ontlaadstroom en 200A als het maximum, waarbij wordt opgemerkt dat de stroomcapaciteit wordt beïnvloed door temperatuur en SOC. Ventilatorkoeling, het werkbereik van -10°C tot 55°C, de vochtigheidsgraad en de hoogtelimieten moeten samen worden bekeken, in plaats van een enkel maximum te beschouwen als een continu vermogen onder alle omstandigheden.

6. Productiegoedkeuring, OEM/ODM en certificeringsbereik

HSS Energy kan modulelabels, rekken, buitenkasten, displayinstellingen, communicatieconfiguratie en verpakking bevestigen voor een gedefinieerd project. Vóór batchproductie moeten tekeningen, de stuklijst, het protocol en het monster worden goedgekeurd, waarbij de montage, verbindingsinspectie, BMS-instellingen en verouderingstestrecords per batch worden bewaard. Het meegeleverde CE EMC-certificaat is nr. XK2410013017C en de modelomvang omvat 51,2V 314Ah-HV. Of een maatwerkversie binnen die scope valt, moet worden getoetst aan de uiteindelijk opgeleverde configuratie.

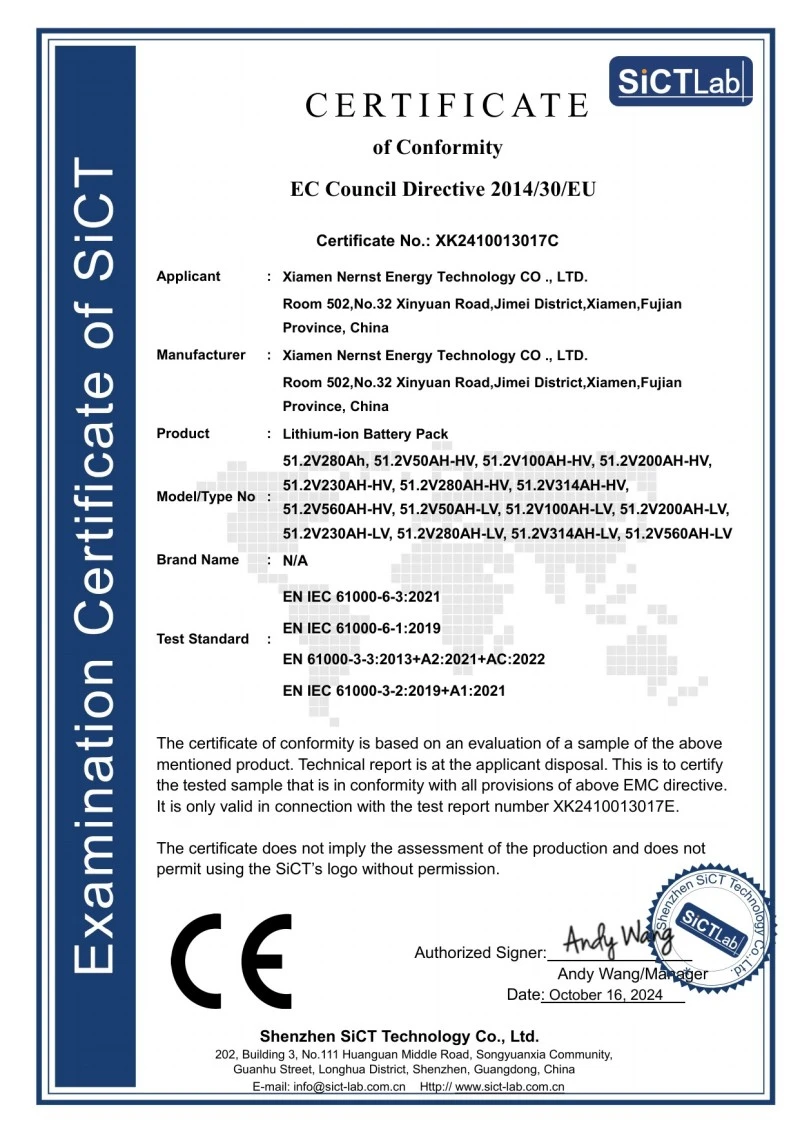

CE EMC-certificaatpagina; certificaat nr. XK2410013017C

7. Verpakking, verzending en projectlevering

Bij een lithium-ionbatterijproject van 100 kWh is zware hoogspanningsapparatuur betrokken. Daarom hebben de modules, de besturingseenheid, het rek en de kast mogelijk afzonderlijke bescherming, beveiliging, labels voor gevaarlijke goederen en losplannen nodig. Geef voor de verzendvoorbereiding de bestemming, transportwijze, losomstandigheden, benodigde documenten en of een complete kast nodig is op. Details van houten kist of pallet, UN3480-markering en transportpapieren moeten worden bevestigd voor de daadwerkelijke module en route in plaats van gekopieerd van een displayfoto.

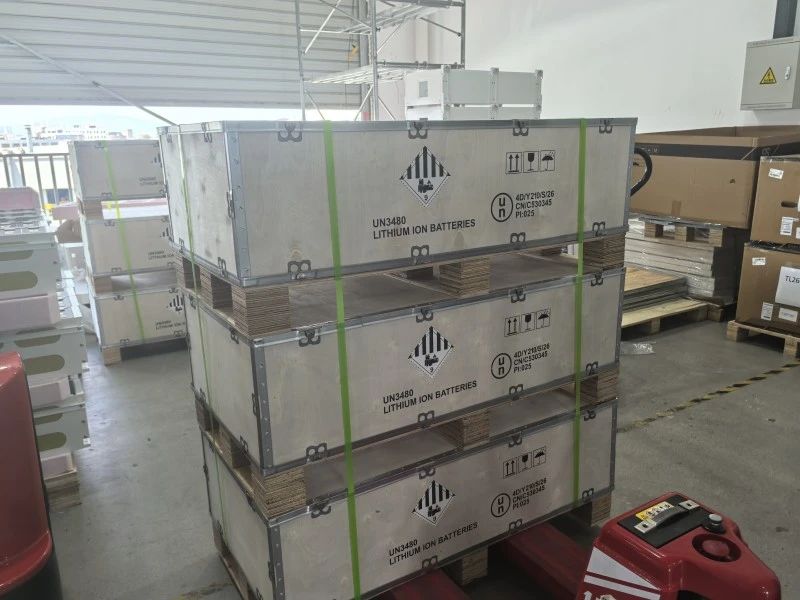

Houten kistverpakking voor hoogspanningsbatterijmodules met UN3480-markering

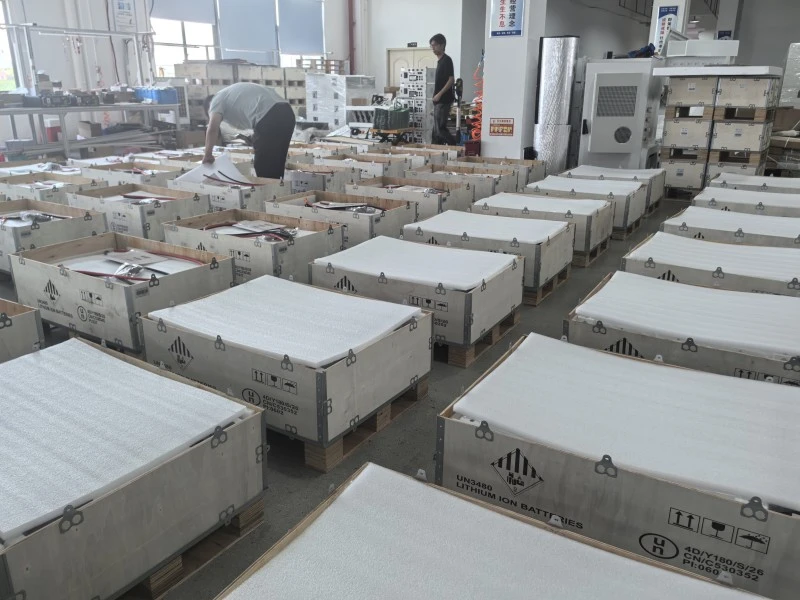

Partijverpakken in de werkplaats; beschermende materialen, koffers en verzendingen volgen de bestelling

Veelgestelde vragen

1. Waarom heet het product 100 kWh, terwijl zes modules uit de 16 kWh-klasse niet precies 100 kWh zijn?

De afbeelding is een algemene beschrijving van de capaciteitsklasse. Elke referentiemodule heeft een vermogen van 16,08 kWh, dus zes komen uit op ongeveer 96,48 kWh; de catalogussysteemtabel vermeldt 96,46 kWh. In de offerte en het contract dient het werkelijke nominale energieniveau vermeld te worden.

2. Kunnen tien modules van de klasse 10 kWh, zes modules van de klasse 16 kWh en vier modules van de klasse 24 kWh rechtstreeks worden uitgewisseld?

Nee. Systeemspanning, werkingsbereik, afmetingen, gewicht, rek, hoofdcontroller en compatibiliteit van apparatuur kunnen allemaal veranderen. Een nieuwe beoordeling van de systeemconfiguratie is vereist.

3. Kan het systeem buiten worden geïnstalleerd?

Er is een optionele IP55-buitenkast verkrijgbaar. De behuizingsclassificatie is slechts een onderdeel van het ontwerp van de locatie; temperatuur, koeling, fundering, kabelinvoer, serviceruimte en lokale vereisten moeten nog worden bevestigd.

4. Betekent een CAN- of RS485-poort dat de batterij op elke PCS of omvormer kan worden aangesloten?

Nee. Een bijpassende connector garandeert geen overeenkomende protocol-, adresserings- of datadefinities. Geef het apparaatmodel, de protocolversie en de pindefinitie op voordat u bestelt.

5. Dekt het CE-certificaat automatisch elke OEM-wijziging?

Niet noodzakelijkerwijs. De geleverde certificaatomvang omvat 51,2 V 314 Ah-HV, maar kast-, structurele, elektrische of andere wijzigingen moeten worden gecontroleerd aan de hand van de uiteindelijke configuratie en de certificaatomvang.

Offertechecklist:Deel bij het evalueren van de energieopslagbatterij van 100 kWh de beoogde energie, de gewenste moduleopstelling, het PCS- of omvormermodel, de hoofdbelastingen, de installatieomgeving, de vereisten voor een binnenrek of IP55-kast, het protocol, de hoeveelheid, de bestemming, de vereiste certificeringsdocumenten en het leveringsdoel. HSS Energy zal deze punten beoordelen alvorens de configuratie en het commerciële voorstel uit te brengen.
