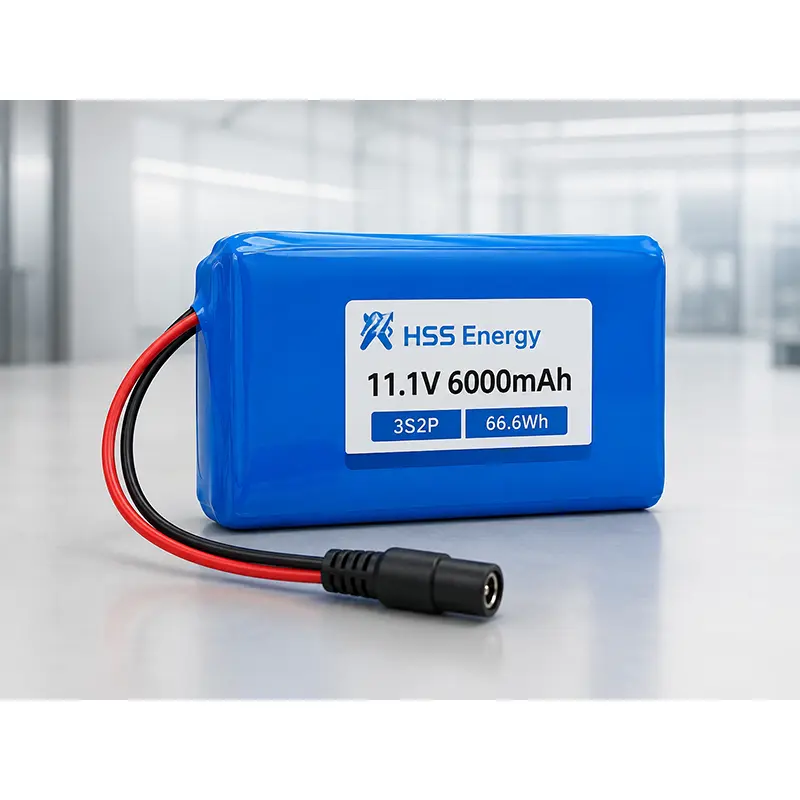

11,1 V 6000 mAh batterijpakket

Voor draagbare apparatuur die voorrang geeft aan looptijd boven minimale verpakkingsgrootte, is het Chinese 11,1 V 6000 mAh batterijpakket van de HSS Energy-fabriek een getest 3S2P-platform opgebouwd uit zes ZM18650-3000-cellen. De referentieconfiguratie van 66,6 Wh ondersteunt maximaal continu opladen en ontladen tot 6 A, terwijl de lader, connector, kabel en mechanische pasvorm apparaatspecifiek blijven.

Technische specificaties

Specificatie-opmerking: bovenstaande waarden zijn van toepassing op de geteste referentieconfiguratie. Wijzigingen aan de cel, het beschermingsontwerp, de connector, de kabel of de pakketstructuur vereisen een nieuwe integratie- en documentatiebeoordeling.

Meer runtime op hetzelfde 11,1V-platform

Deze configuratie is ontworpen rond een batterij van 11,1 V en 6000 mAh en geeft prioriteit aan een langere looptijd en stroomruimte boven minimale afmetingen en massa. De 3S2P-structuur past beter wanneer het apparaat het grotere geteste referentiebereik kan accepteren en de extra opgeslagen energie een zinvolle bedrijfstijdwaarde oplevert.

Welke 11,1V-configuratie past bij uw apparaat?

Pasvorm, opladen en integratie

Runtime versus installatieruimte

De 3S2P-structuur behoudt dezelfde spanningsarchitectuur met drie series, terwijl een tweede parallel celpad wordt toegevoegd. Dat verdubbelt de nominale capaciteit en energie in vergelijking met de compacte versie, maar vergroot ook de referentie-envelop tot 110,6 x 67,7 x 19,2 mm en de monstermassa tot 305,93 g, dus de ruimte in de behuizing moet vroeg worden bevestigd.

Voor apparatuur die al rond dezelfde 11,1 V-architectuur is ontworpen, kan een 3S2P 6000 mAh Li-ion-accu de werktijd verlengen zonder een herontwerp van het systeem met een hogere spanning te forceren. Het voordeel is het grootst wanneer het apparaat voldoende interne ruimte heeft voor het bredere pakket en anders regelmatig moet worden opgeladen of de batterij moet worden vervangen.

Elektrische pasvorm en huidige hoofdruimte

De geteste configuratie bevat een standaard laad- en ontlaadstroom van 1200 mA, een maximale continue laad- en ontlaadstroom van 6 A, een eindlaadstroom van 120 mA en een ontlaadstroom van 9,0 V. Het vermogen van de lader, de beveiligingsinstellingen en de kabeldikte moeten samen worden beoordeeld, omdat een hogere capaciteit niet elke bestaande lader compatibel maakt.

In apparatuur met langere actieve perioden biedt een 6Ah 18650-batterijpakket een grotere bedrijfsmarge en een hoger gevalideerd continustroomplafond dan het compacte alternatief. Het voordeel is alleen van toepassing als de werkelijke belasting en opstartvraag binnen de geteste limieten blijven; er wordt geen afzonderlijk hoger piekstroomcijfer geclaimd.

Toepassingsrichting en energie-afweging

Draagbare inspectieapparatuur, mobiele monitoringterminals en veldinstrumenten zijn de duidelijkste toepassingsrichting omdat deze producten vaak langere sessies nodig hebben zonder een oplader. Een lithium-ionbatterij van 11,1 V en 6 Ah kan langere veldsessies ondersteunen dankzij de energiereserve van 66,6 Wh, op voorwaarde dat de behuizing de grotere voetafdruk en de hogere massa aankan.

De selectie moet daarom het volledige bedrijfsprofiel volgen en niet alleen Ah. Deze 3S2P-configuratie kan de werktijd in het veld verbeteren, maar een kleinere draagbare behuizing of een sterk gewichtgevoelig product kan nog steeds de voorkeur geven aan het 3000mAh-alternatief, ook al is de nominale systeemspanning hetzelfde.

Definitieve integratiebeslissing

Mechanische tekeningen moeten de connectorspeling, kabeluitgang, montagedruk en servicetoegang bevestigen voordat het ontwerp wordt bevroren. Voor kopers die een oplaadbare batterij van 11,1 V en 6000 mAh vergelijken, bieden de geteste envelop van 110,6 x 67,7 x 19,2 mm, een energievermogen van 66,6 Wh en een continue stroomcapaciteit van 6 A een grotere looptijdmarge wanneer de apparatuur geschikt is voor het grotere pakket.

Toepassing met langere looptijd en fysieke referentie

Toepasbaarheid van afbeeldingen

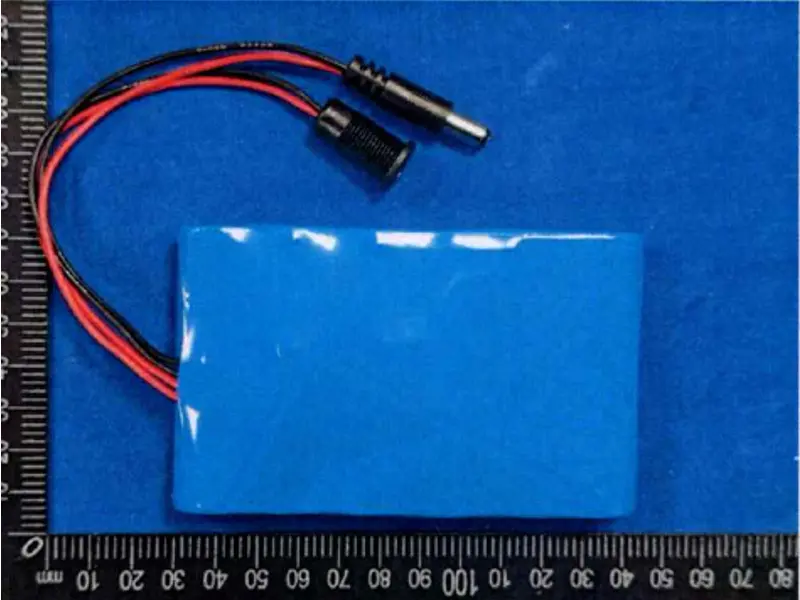

De applicatieafbeelding illustreert een gebruiksrichting voor draagbare apparatuur met een langere looptijd voor veldsessies zonder oplader. De geteste voorbeeldafbeelding toont het referentiepakketformulier, de leadopstelling en de connector die in de ondersteunende testbestanden worden gebruikt.

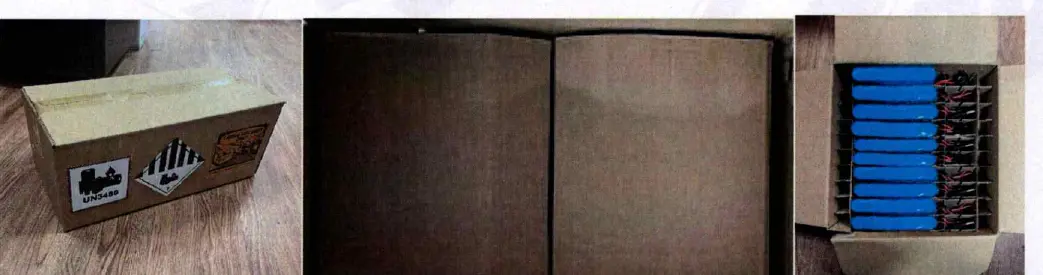

Geteste verpakkingsreferentie

Geteste verpakkingsreferentie voor de gedocumenteerde transportconfiguratie.

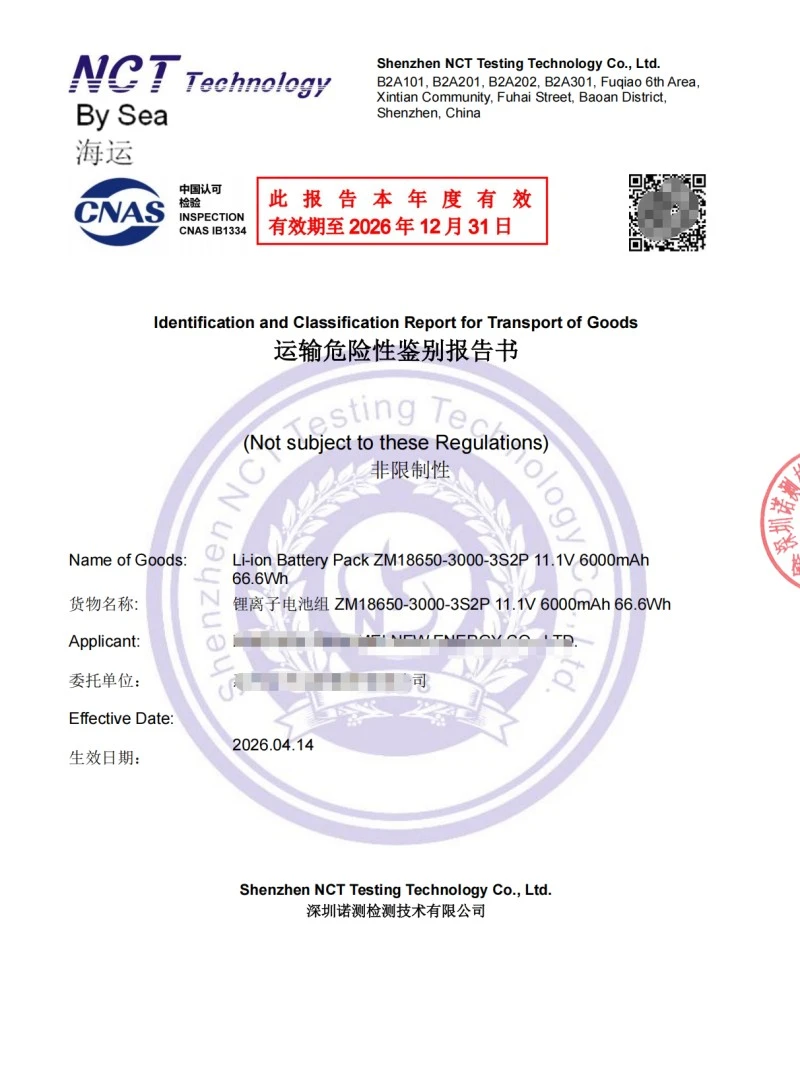

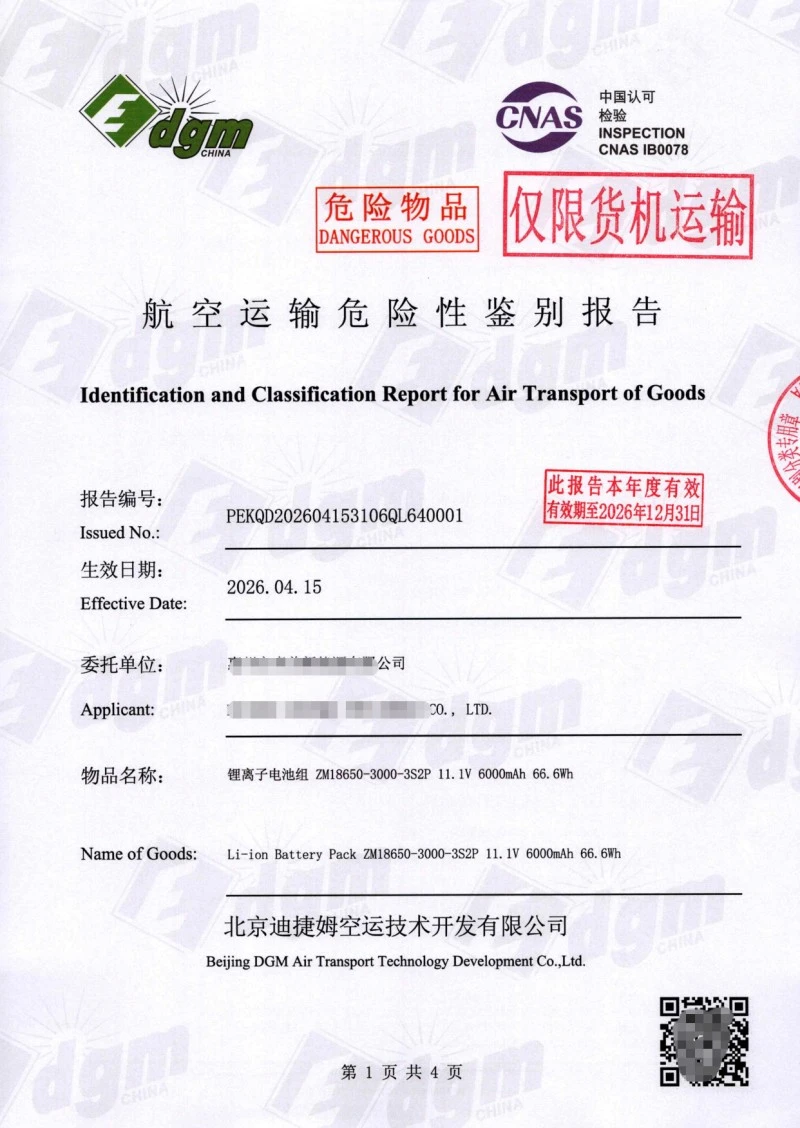

Test- en transportdocumentatie

Het geteste 66,6 Wh-pakket wordt ondersteund door de exacte test- en transportbestanden waarvan hieronder een voorbeeld wordt weergegeven. Volledige documenten kunnen worden verstrekt voor projectbeoordeling of orderbevestiging.

Documenttoepasselijkheid: deze registraties zijn van toepassing op de geteste configuratie en de gedocumenteerde transport-/verpakkingsomstandigheden. De toepasbaarheid moet opnieuw worden bevestigd als de batterij- of verzendingsconfiguratie verandert.

Snelle veelgestelde vragen

Waarom kiezen voor de 6000mAh-configuratie?

Het verdubbelt de nominale capaciteit en energie tot 6000 mAh / 66,6 Wh en verhoogt de maximale continue ontlading tot 6 A, maar het vereist ook meer installatieruimte en voegt massa toe.

Is 6A een piekstroomwaarde?

Nee. De geteste configuratie vermeldt 6000 mA als de maximale continue laadstroom en 6000 mA als de maximale continue ontlaadstroom. Er wordt geen hogere piekstroomwaarde geclaimd.

Kan het de 3000mAh-versie in hetzelfde compartiment vervangen?

Niet automatisch. De geteste referentiegrootte is 110,6 × 67,7 × 19,2 mm vergeleken met 69,6 × 55,2 × 19,2 mm voor de compacte versie.

Welke documentatie is beschikbaar?

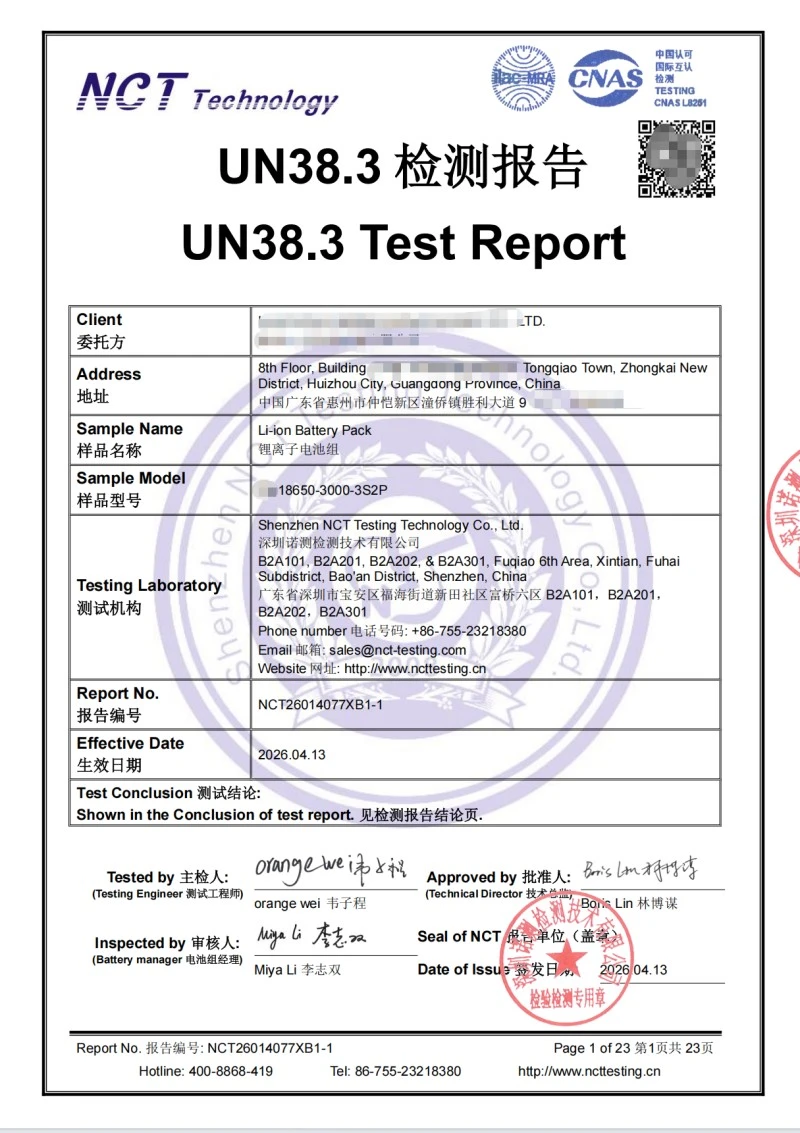

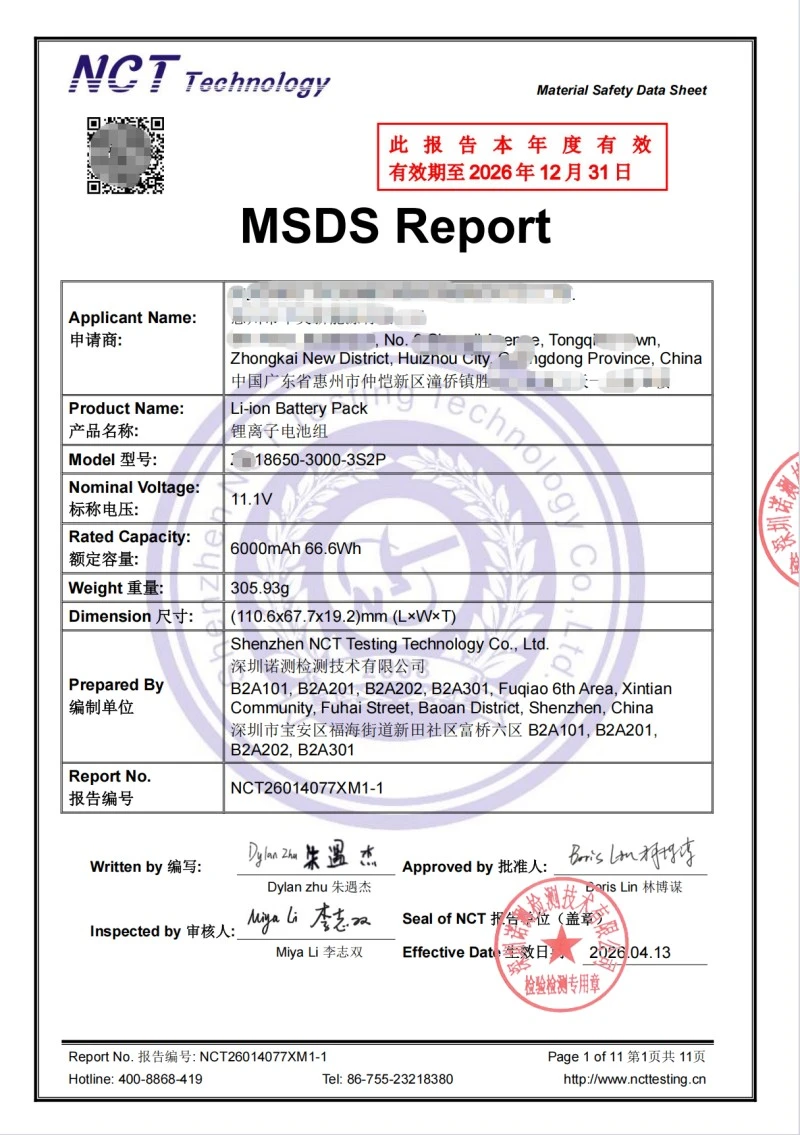

UN38.3-, MSDS-, zeetransport-, luchttransport- en verpakkingstestrecords zijn beschikbaar voor de geteste 11,1 V 6000 mAh batterijpakketconfiguratie.

Kunnen de connector en kabel worden vervangen?

Voor een op maat gemaakt batterijpakket moeten het connectortype, de polariteit, de kabellengte en de uitgangsrichting worden bevestigd aan de hand van het uiteindelijke apparaat.

Informatie die moet worden bevestigd vóór de definitieve integratie

· Apparaat/toepassing en bedrijfsspanning

· Normale stroom en opstart-/transiëntstroom

· Vereiste runtime

· Beschikbare batterijruimte en gewichtslimiet

· Uitgangsvermogen en oplaadmethode van de lader

· Foto/type connector, polariteit en kabellengte
