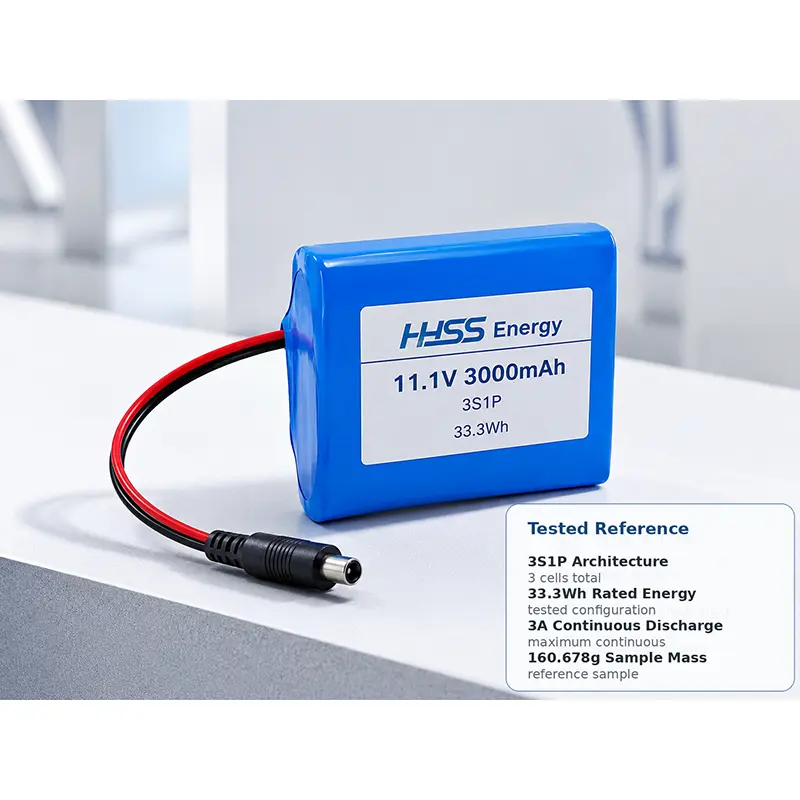

11,1 V 3000 mAh batterijpakket

Het 11,1 V 3000 mAh batterijpakket van HSS Energy-leverancier gebruikt drie 18650-3000 cilindrische cellen in een geteste 3S1P-configuratie om een ​​nominale spanning van 11,1 V, 3000 mAh en 33,3 Wh te leveren voor compacte draagbare apparatuur. De referentieconfiguratie vermeldt een beperkte laadspanning van 12,6 V, een ontladingsafsluiting van 9,0 V en maximaal continu opladen en ontladen tot 3A; connector- en kabeldetails blijven apparaatspecifiek.

Technische specificaties

Specificatie-opmerking: bovenstaande waarden zijn van toepassing op de geteste referentieconfiguratie. Wijzigingen aan de cel, het beschermingsontwerp, de connector, de kabel of de pakketstructuur vereisen een nieuwe integratie- en documentatiebeoordeling.

Compact ontwerp voor krappe batterijruimtes

Deze compacte configuratie is ontworpen als een 11,1 V 3000 mAh-batterij en geeft voorrang aan batterijruimte en -massa boven maximale looptijd. De kleinere geteste envelop is de belangrijkste reden om hem te verkiezen boven het 6000mAh-alternatief.

Welke 11,1V-configuratie past bij uw apparaat?

Pasvorm, opladen en integratie

Mechanische pasvorm vóór capaciteit

De geteste envelop van 69,6 x 55,2 x 19,2 mm zorgt ervoor dat deze configuratie gericht is op ruimte-efficiëntie in plaats van op maximale opgeslagen energie. Er kan meer interne ruimte overblijven voor elektronica, displays, sensoren of behuizingskenmerken, maar de voltooide installatie heeft nog steeds ruimte nodig voor isolatie, kabeluitgang, connectorlichaam en buigradius van de kabel.

Wanneer een apparaat hetzelfde spanningsplatform met drie series nodig heeft, maar geen bredere lay-out met parallelle cellen kan accepteren, biedt een 3S 3000mAh Li-ionbatterij een praktisch mechanisch startpunt. Het laatste compartiment moet nog worden gecontroleerd op basis van de werkelijke connectororiëntatie, kabeluitgang en kabelbuigradius, in plaats van alleen de afmetingen van de batterij.

Elektrische pasvorm en bijpassende oplader

De oplaadcompatibiliteit moet voldoen aan de geteste elektrische limieten: 12,6 V beperkte laadspanning, 600 mA standaard laadstroom, tot 3 A maximale continue laadstroom, 60 mA eindlaadstroom en een ontlaadstroom van 9,0 V. De oplader, het beveiligingscircuit en het laagspanningsgedrag van het apparaat moeten als één systeem werken.

Belastingafstemming is net zo belangrijk. In draagbare instrumenten en draagbare besturingsapparatuur kan een 3000 mAh 18650-batterijpakket goed werken wanneer normale belasting en korte transiënte vraag binnen het gevalideerde stroomvenster blijven. Motoren, verwarmingselementen of een hogere opstartstroom vereisen mogelijk een andere cel- of beveiligingsconfiguratie.

Runtime, toepassing en afweging

De duidelijkste toepassingsrichting is compacte draagbare elektronica: monitoringapparatuur, draagbare instrumenten, draagbare bedieningsterminals en soortgelijke producten waarbij de batterijmassa de bruikbaarheid beïnvloedt. Een lithium-ionbatterij van 11,1 V en 3000 mAh is het sterkst wanneer het kleiner houden van het apparaat belangrijker is dan het verlengen van de looptijd met een extra parallel celpad.

Runtime blijft de afweging. Met een nominaal energievermogen van 33,3 Wh slaat het pakket de helft van de energie op van het 6000 mAh-alternatief, dus de bedrijfstijd moet worden vergeleken met de inschakelduur, schermgebruik, sensorbelasting, communicatiemodules en standby-perioden. Voor kopers die een 11,1V 3Ah Li-ion batterij evalueren, kan deze afweging nog steeds aantrekkelijk zijn wanneer een kleinere 3S1P-indeling de behuizing compact houdt en meer interne ruimte overlaat voor de rest van het apparaat.

Definitieve integratiebeslissing

Als het apparaat het grotere pakket van 110,6 x 67,7 x 19,2 mm comfortabel kan accepteren, kan de optie met een hogere capaciteit een betere looptijdmarge opleveren. Voor het 11,1 V 3000 mAh-batterijpakket blijven de minimale afmetingen en massa de belangrijkste redenen om voor de geteste configuratie van 69,6 x 55,2 x 19,2 mm te kiezen.

Toepassing en fysieke referentie

Toepasbaarheid van afbeeldingen

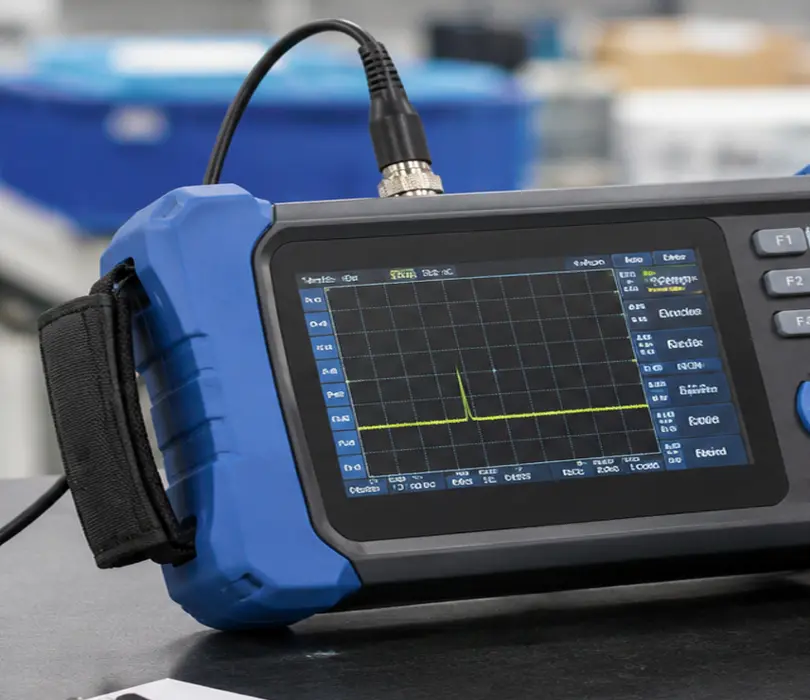

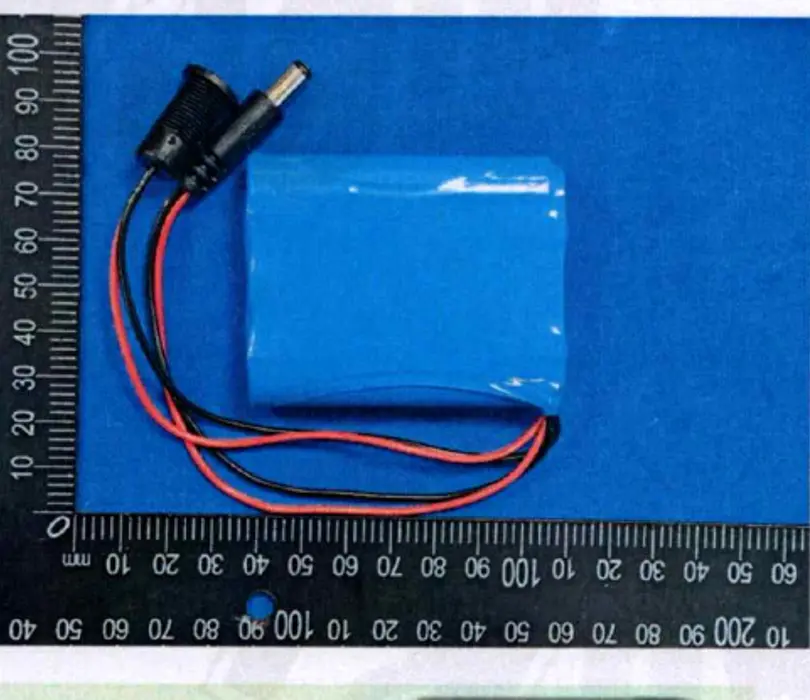

De applicatieafbeelding illustreert een gebruiksrichting van een compact 18650-pakket voor draagbare apparatuur. De geteste voorbeeldafbeelding toont het referentiepakketformulier, de leadopstelling en de connector die in de ondersteunende testbestanden worden gebruikt.

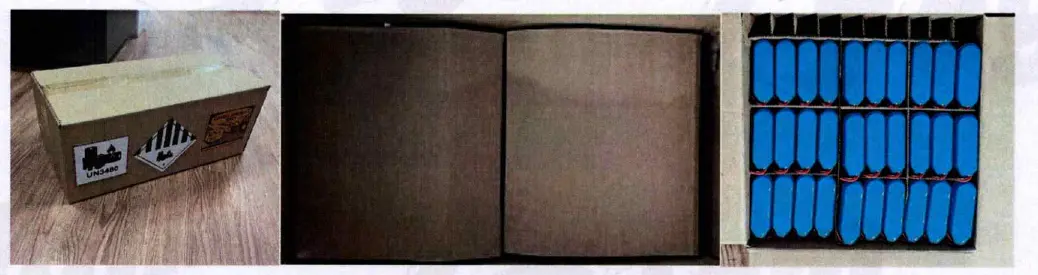

Geteste verpakkingsreferentie

Geteste verpakkingsreferentie voor de gedocumenteerde transportconfiguratie.

Test- en transportdocumentatie

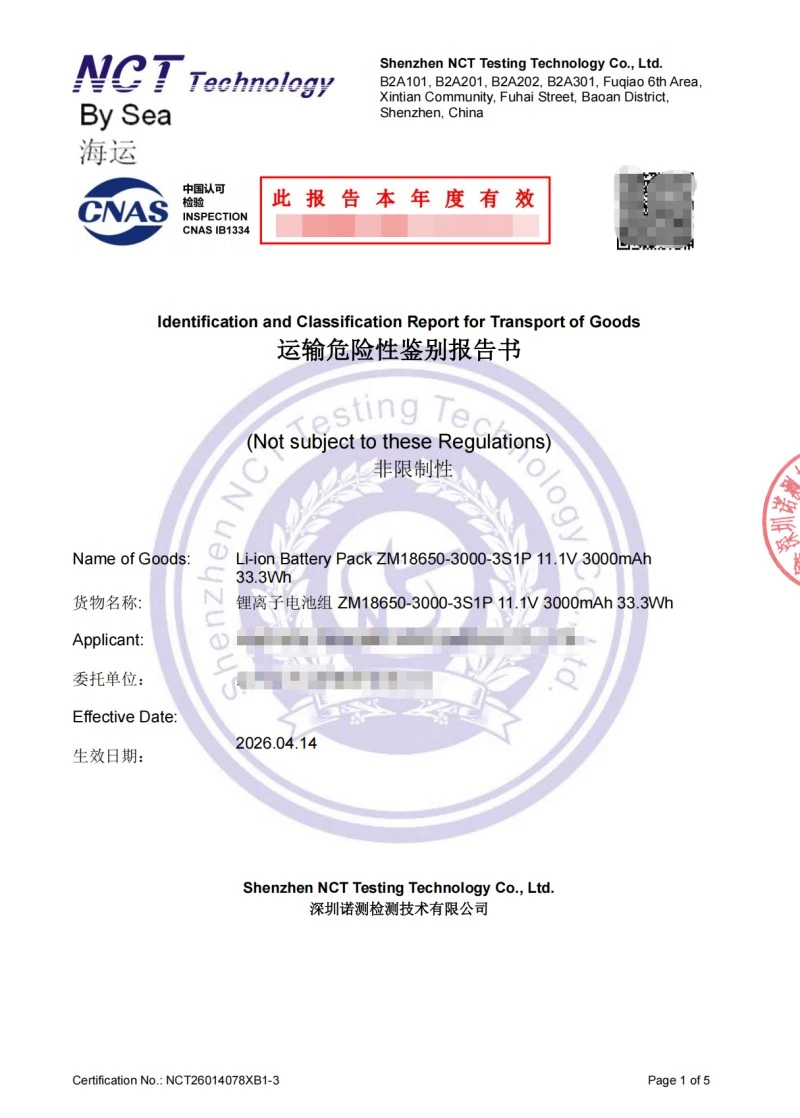

Het geteste 33,3 Wh-pakket wordt ondersteund door de exacte test- en transportbestanden waarvan hieronder een voorbeeld wordt weergegeven. Volledige documenten kunnen worden verstrekt voor projectbeoordeling of orderbevestiging.

Documenttoepasselijkheid: deze registraties zijn van toepassing op de geteste configuratie en de gedocumenteerde transport-/verpakkingsomstandigheden. De toepasbaarheid moet opnieuw worden bevestigd als de batterij- of verzendingsconfiguratie verandert.

Snelle veelgestelde vragen

Is dit een 12V-accu?

Het is een nominaal lithium-ionpakket met drie series van 11,1 V. De geteste configuratie vermeldt een beperkte laadspanning van 12,6 V en een ontladingsafsluiting van 9,0 V.

Wat betekent de 3A-rating?

De geteste configuratie vermeldt 3000 mA als de maximale continue laadstroom en 3000 mA als de maximale continue ontlaadstroom. Er wordt hier geen hogere piekstroomwaarde geclaimd.

Kunnen de connector en kabel worden vervangen?

Voor een op maat gemaakt batterijpakket moeten het connectortype, de polariteit, de kabellengte en de uitgangsrichting worden bevestigd aan de hand van het uiteindelijke apparaat.

Welke documentatie is beschikbaar?

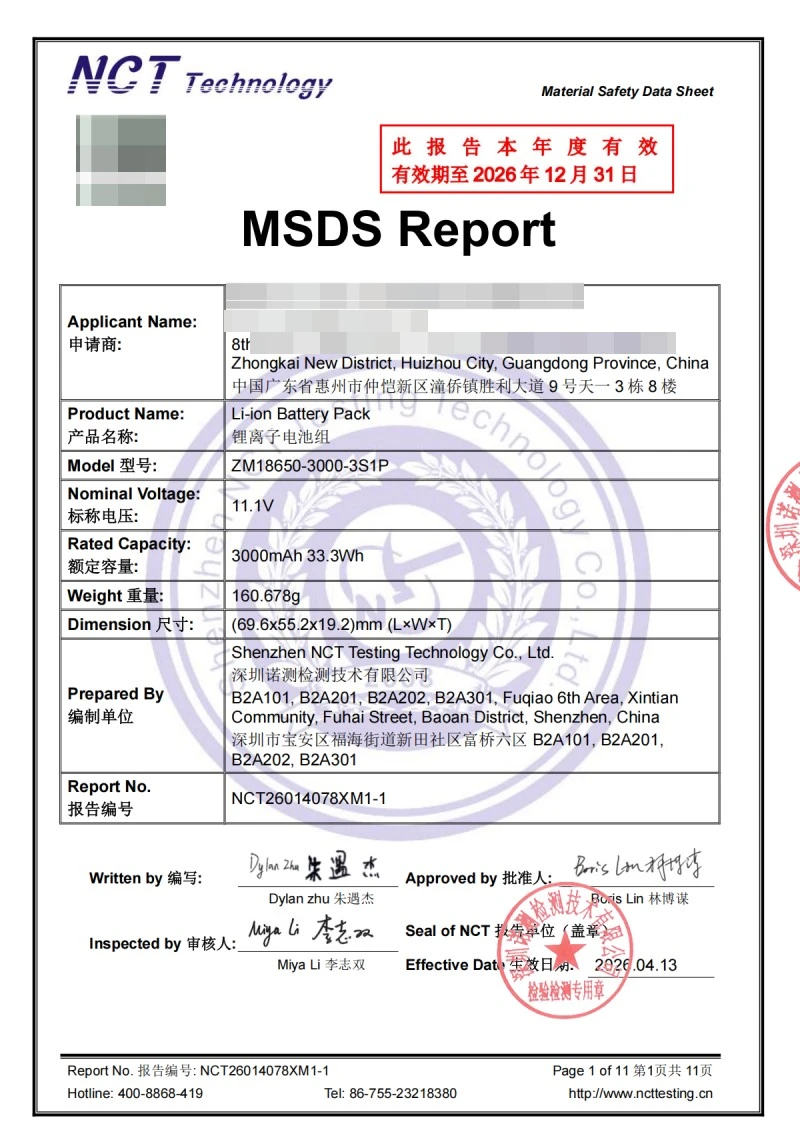

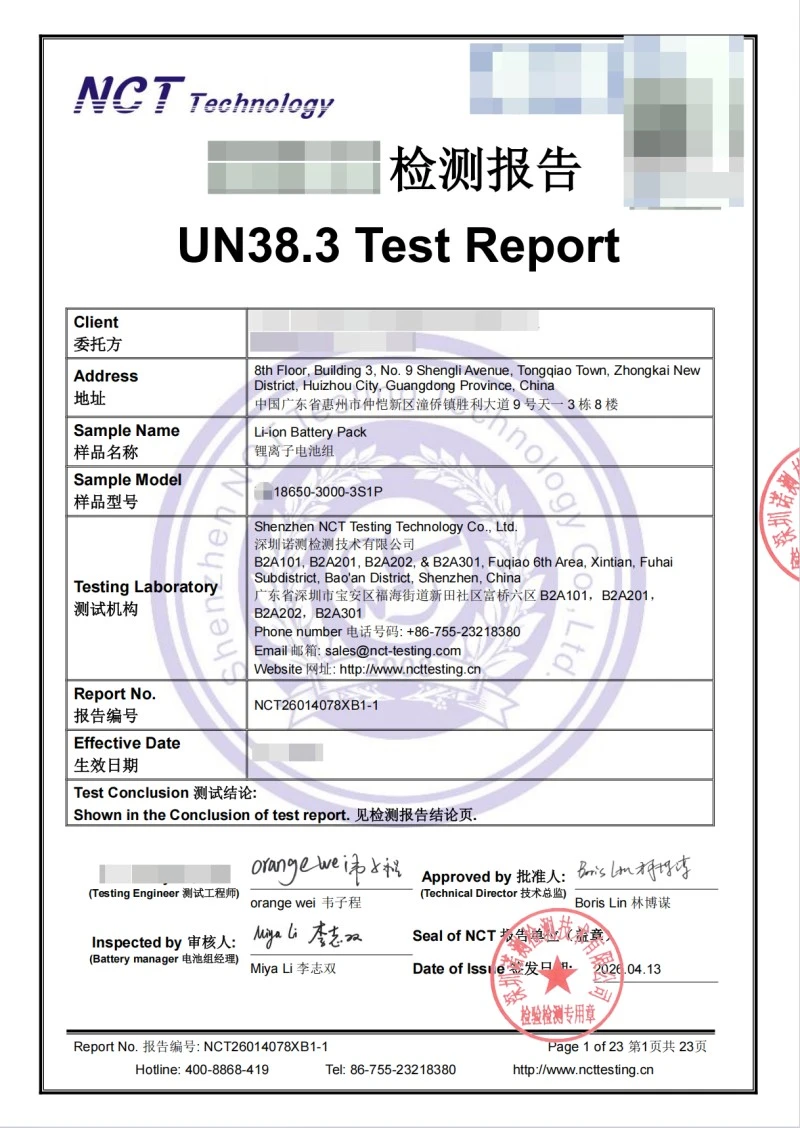

UN38.3-, MSDS-, zeetransport-, luchttransport- en verpakkingstestrecords zijn beschikbaar voor de geteste 11,1 V 3000 mAh batterijpakketconfiguratie.

Wanneer past de 6000mAh-versie beter?

Kies de 6000 mAh 3S2P-configuratie wanneer een langere looptijd, 66,6 Wh energie en tot 6 A continue ontlading belangrijker zijn dan de minimale batterijgrootte en -massa, en het apparaat het grotere pakket van 110,6 x 67,7 x 19,2 mm kan accepteren.

Informatie die moet worden bevestigd vóór de definitieve integratie

· Apparaat/toepassing en bedrijfsspanning

· Normale stroom en opstart-/transiëntstroom

· Vereiste runtime

· Beschikbare batterijruimte en gewichtslimiet

· Uitgangsvermogen en oplaadmethode van de lader

· Foto/type connector, polariteit en kabellengte
