LiFePO4-batterijplatforms afgestemd op de spanning van de omvormer, de belasting van het huishouden, de back-upduur, het communicatieprotocol en de vereisten van de bestemmingsmarkt.

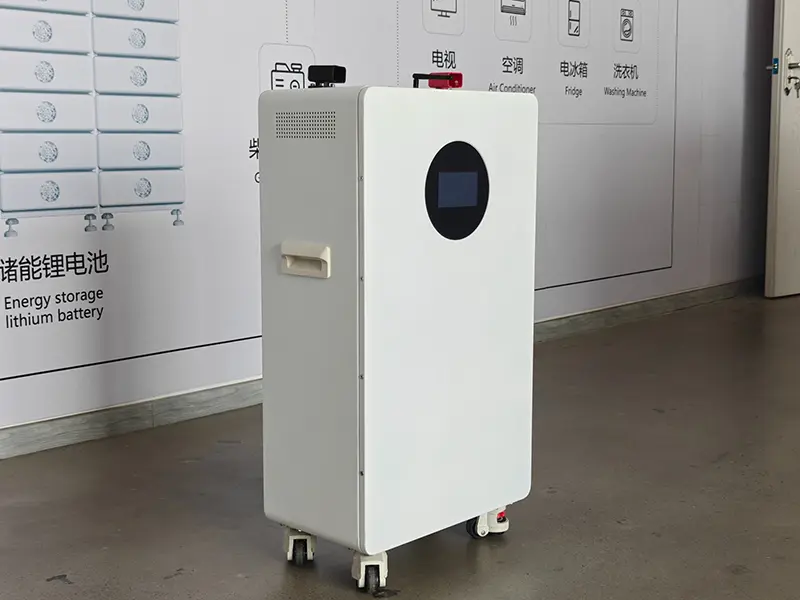

Staande residentiële LiFePO4-energieopslagbatterij.
|
Afgestemd op het complete elektrische systeem Batterijcapaciteit is slechts een onderdeel van de systeemselectie. De uiteindelijke configuratie wordt gecontroleerd aan de hand van het DC-bereik van de omvormer, continue en piekbelasting, CAN/RS485-communicatie, installatieomstandigheden en toekomstige uitbreidingsvereisten. |
De selectie van residentiële opslag begint met het exacte omvormermodel. 48V / 51,2V-omvormerplatforms maken normaal gesproken gebruik van laagspanningsaccubanken, terwijl hybride hoogspanningsomvormers een in serie verbonden HV-batterijplatform vereisen dat is afgestemd op het DC-bedrijfsvenster van de omvormer.
|
Systeem |
Typisch formaat |
Uitbreidingsmethode |
Typisch gebruik |
|
48V / 51,2V laagspanning |
Wand/vloer/rek |
Bijpassende pakketten parallel |
Zonne-energie voor thuis, back-up en off-grid residentiële systemen |
|
Hoogspanning |
In serie geschakelde modules |
Voeg bijpassende modules in serie toe |
Woon-, villa- en grotere gedistribueerde opslagsystemen met een hoger vermogen |
|
STAP |
REKENING |
SELECTIEREGEL |
|
1 |
Omvormerplatform |
48V / 51,2V batterij-ingang -> kies een laagspanningsbatterijbank. Hoogspanningsbatterij-ingang -> kies een modulair HV-platform dat is afgestemd op het DC-venster van de omvormer. |
|
2 |
Opslagdoel |
Selecteer de gewenste bruikbare energie en back-upduur. Begin met platforms uit de 10,24 kWh- of 16,08 kWh-klasse en breid vervolgens uit met bijpassende LV-pakketten in parallel of HV-modules in serie waar dit wordt ondersteund. |
|
3 |
Lading en communicatie |
Bevestig continu en piekvermogen/stroom, CAN- of RS485-communicatie, het exacte protocol en de firmware van de omvormer voordat u de batterijconfiguratie voltooit. |
|
4 |
Bestemmingsmarkt |
Bevestig de doelland- en modelspecifieke nalevingsdocumenten, etikettering, transportdocumentatie en eventuele lokale goedkeurings- of vermeldingsroutes die vereist zijn voor het project. |
De definitieve configuratie wordt bevestigd aan de hand van het exacte omvormermodel, het opslagdoel, de belasting/stroom, de CAN/RS485-vereisten en de bestemmingsmarkt.
Het huidige assortiment residentiële opslag omvat 51,2V laagspanningsbatterijsystemen en modulaire hoogspanningsplatforms. LiFePO4-cellen van klasse A kunnen worden geconfigureerd vanuit EVE, DEJIN, REPT en CORNEX op basis van capaciteit, huidige vereisten en projectontwerp.
|
Parameter |
NSTLV-10.2K |
51,2 V 314 Ah |
NSTFW-16K-HV |
|
Architectuur |
Lage spanning |
Lage spanning |
Modulair hoogspanning |
|
Scheikunde |
LiFePO4 |
LiFePO4 |
LiFePO4 |
|
Nominale energie |
10,24 kWh |
16,08 kWh |
16,08 kWh per module |
|
Bruikbare energie / DoD |
9,22 kWh / 90% |
14,47 kWh / 90% |
90% DoD |
|
Spanning |
51,2V |
51,2V |
256-716,8V systeem nominaal |
|
Uitbreiding |
Max. 15 pakken parallel |
Max. 15 pakken parallel |
5-14 modules in serie |
|
Aanbevolen stroom |
80A |
140A |
160A |
|
Maximale stroom |
120A |
200A |
200A |
|
Cyclus leven |
>=6.000 cycli |
>=8.000 cycli |
>=8.000 cycli |
|
IP / koeling |
IP54 / natuurlijk |
IP20 / natuurlijk |
IP20 / ventilator |
|
Mededeling |
KAN/RS485/RS232 |
KAN/RS485/RS232 |
KAN/RS485 |
|
Installatie |
Muur/vloer |
Op de vloer gemonteerd |
Stapel / ijzeren frame |
|
Platform |
1 pakje |
2 pakken |
3 pakken |
Platformlimiet |
|
NSTLV-10.2K |
10,24 kWh |
20,48 kWh |
30,72 kWh |
Tot 15 verpakkingen parallel* |
|
51,2 V 314 Ah |
16,08 kWh |
32,16 kWh |
48,24 kWh |
Tot 15 verpakkingen parallel* |
*Parallelle hoeveelheid is een batterijplatformmogelijkheid. De uiteindelijk bruikbare systeemgrootte hangt af van de limieten van de omvormer, de BMS-configuratie, het beveiligingsontwerp en de projectvereisten.
|
Modulebeoordeling |
51,2 V / 314 Ah / 16,08 kWh |
|
Serieconfiguratie |
5-14 modules |
|
Nominale systeemspanning |
256-716,8V |
|
Nominale energie van het systeem |
80,38-225,08 kWh |
|
Bruikbare energie bij 90% DoD |
72,34-202,57 kWh |
|
Werktemperatuur |
-10°C tot 55°C |
|
Mededeling |
KAN/RS485 |
*HV-systeemspanning en energiebereiken zijn configuratievoorbeelden. De uiteindelijke seriehoeveelheid is afhankelijk van het exacte DC-venster van de omvormer, het GBS-ontwerp en de goedgekeurde projectspecificatie.
Het exacte aantal modules wordt geselecteerd op basis van het hoogspannings-DC-venster van de omvormer en de vereiste opslagcapaciteit.
|
Parameter- en specificatiekennisgeving Specificaties zijn referentiewaarden en kunnen veranderen afhankelijk van celselectie, BMS/firmwareversie, behuizing, omvormerprotocol, productieoptimalisatie of projectconfiguratie. Eindspanning, capaciteit, stroomlimieten, afmetingen, gewicht, IP-waarde, communicatie, levensduurvoorwaarden, certificeringsomvang en garantievoorwaarden zijn onderworpen aan het modelspecifieke gegevensblad en de ondertekende PI, technische overeenkomst of contract voor elke bestelling. Ondertekende orderdocumenten prevaleren boven de inhoud van de website. Niet-contractuele specificaties kunnen zonder voorafgaande kennisgeving worden bijgewerkt. |
HSS Energy laag- en hoogspanningsbatterijplatforms kunnen worden geconfigureerd voor reguliere hybride en energieopslagomvormerplatforms. Compatibiliteit wordt vóór de definitieve configuratie bevestigd door het exacte omvormermodel, het accuspanningsbereik en het CAN/RS485-communicatieprotocol.
|
Merk |
Voorbeeld compatibele serie/platform |
|
|
Deje |
ZON-7/7.6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Solis |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Groeit |
SPE 12000ES |
|
|
Goed wij |
Extra ondersteunde modellen - bevestig het exacte model |
|
|
Voor |
Extra ondersteunde modellen - bevestig het exacte model |
|
|
Megarevo |
Extra ondersteunde modellen - bevestig het exacte model |
|
|
Waarom exacte modelbevestiging belangrijk is Een compatibele merknaam betekent niet dat elk omvormermodel hetzelfde spanningsbereik, protocol of dezelfde stroomlimiet gebruikt. Door vóór verzending het exacte model overeen te laten komen, worden wijzigingen in de inbedrijfstelling en communicatieproblemen verminderd. |
||
Geselecteerde projectreferenties demonstreren zowel parallelle laagspanningssystemen als modulaire hoogspanningsconfiguraties in verschillende markten.
|
Markt |
Systeemcapaciteit |
Architectuur |
Omvormer |
|
|
Duitsland |
64,3 kWh |
Hoogspanning |
Deje |
|
|
Mauritius |
32,15 kWh |
Lage spanning |
Solis |
|
|
Maleisië |
144,69 kWh |
Hoogspanning |
Deje |
|

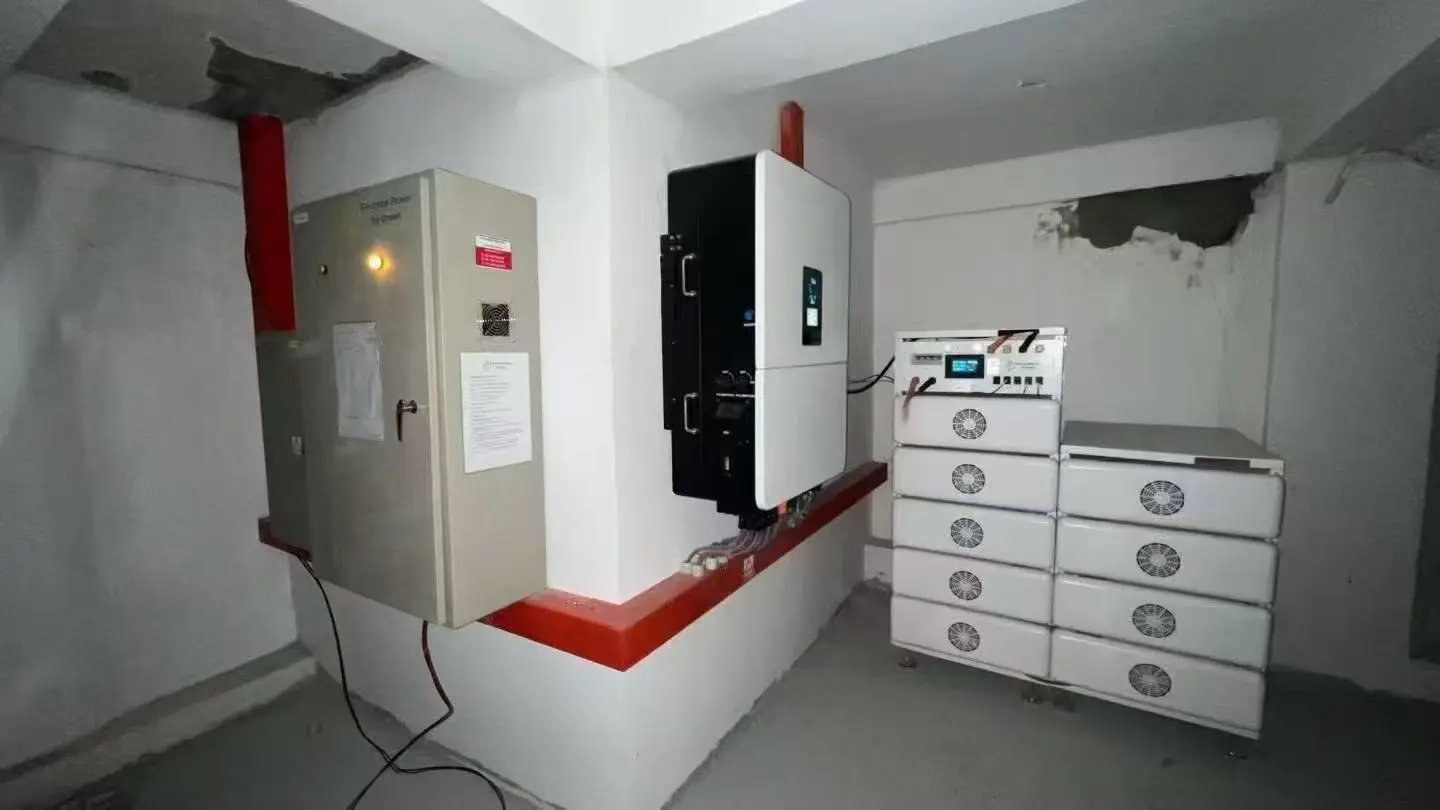

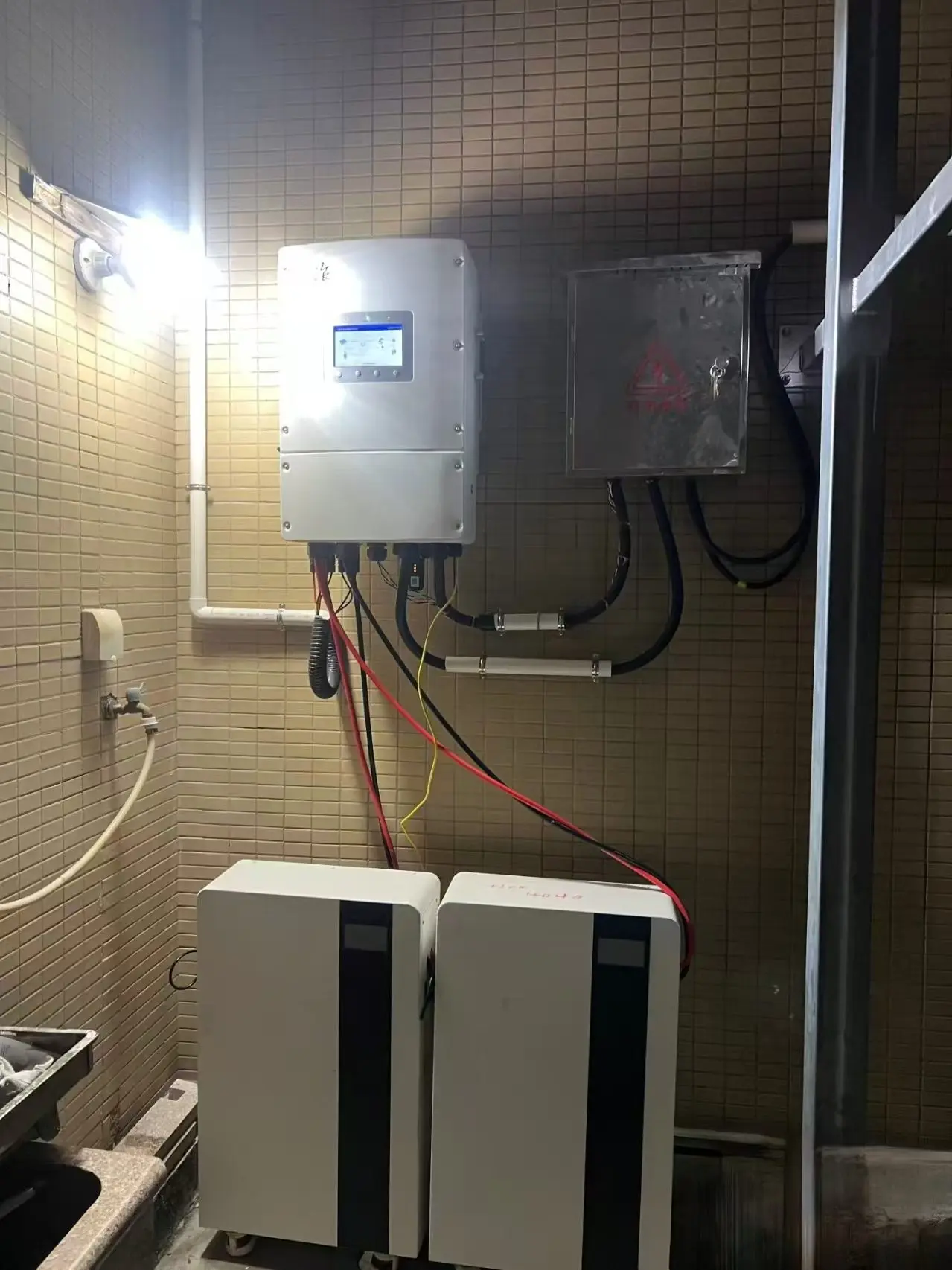

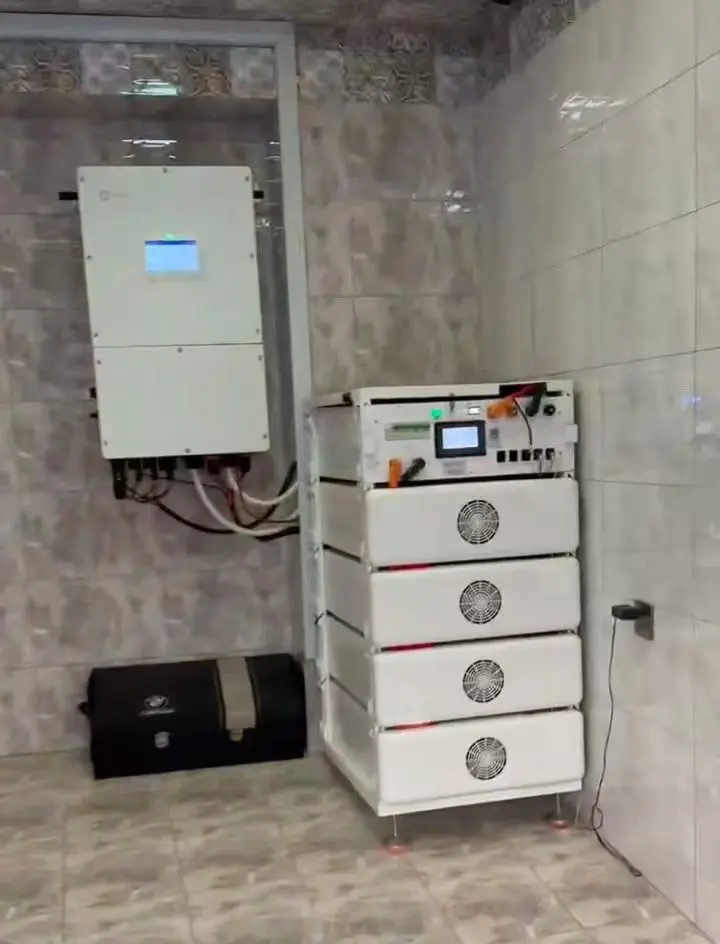

Geselecteerde veldinstallatiefoto's geleverd voor residentiële en gedistribueerde opslagprojecten van HSS Energy.
Een residentiële accu moet elektrisch en digitaal op de omvormer worden afgestemd. BMS-configuratie, laad-/ontlaadstroomlimieten en communicatiegedrag worden samen met de batterijarchitectuur gecontroleerd.
|
Technische controle |
Projectvereiste |
|
Elektrisch raam |
Nominale spanning, laadspanning, uitschakelspanning en ingangsbereik van de omvormer |
|
Vermogen |
Continue en pieklaad-/ontlaadstroom |
|
Mededeling |
CAN- of RS485-protocol, SOC-rapportage, alarmen en beveiligingsstatus |
|
Thermisch ontwerp |
Natuurlijke koeling of ventilatorkoeling, afhankelijk van het batterijplatform |
|
Mechanische integratie |
Wand-, vloer-, rek-, stapel- of ijzeren frame-installatie |
|
Uitbreiding |
Parallelle of serie-architectuur afgestemd op het ontwerp van de omvormer en het GBS |

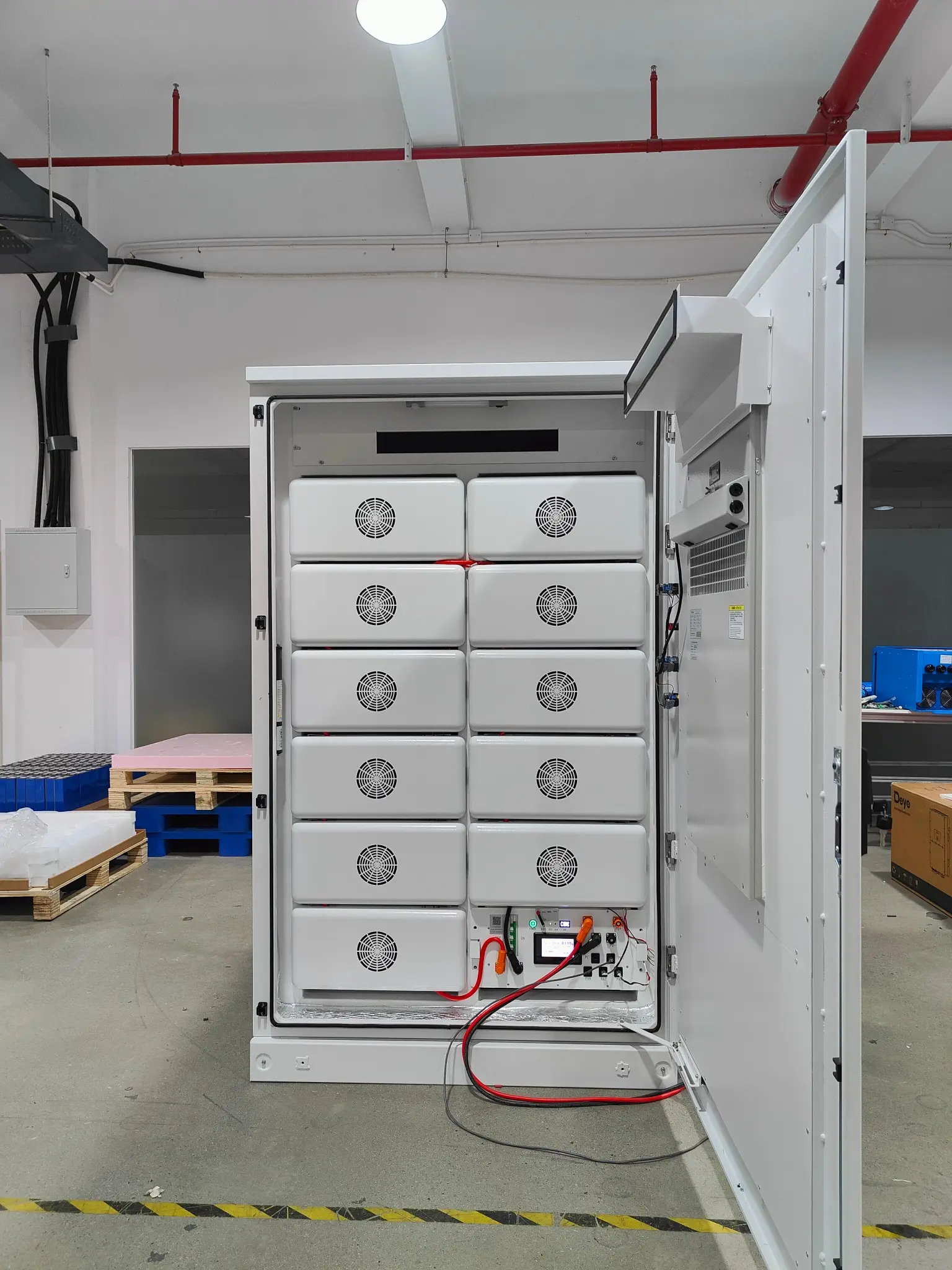

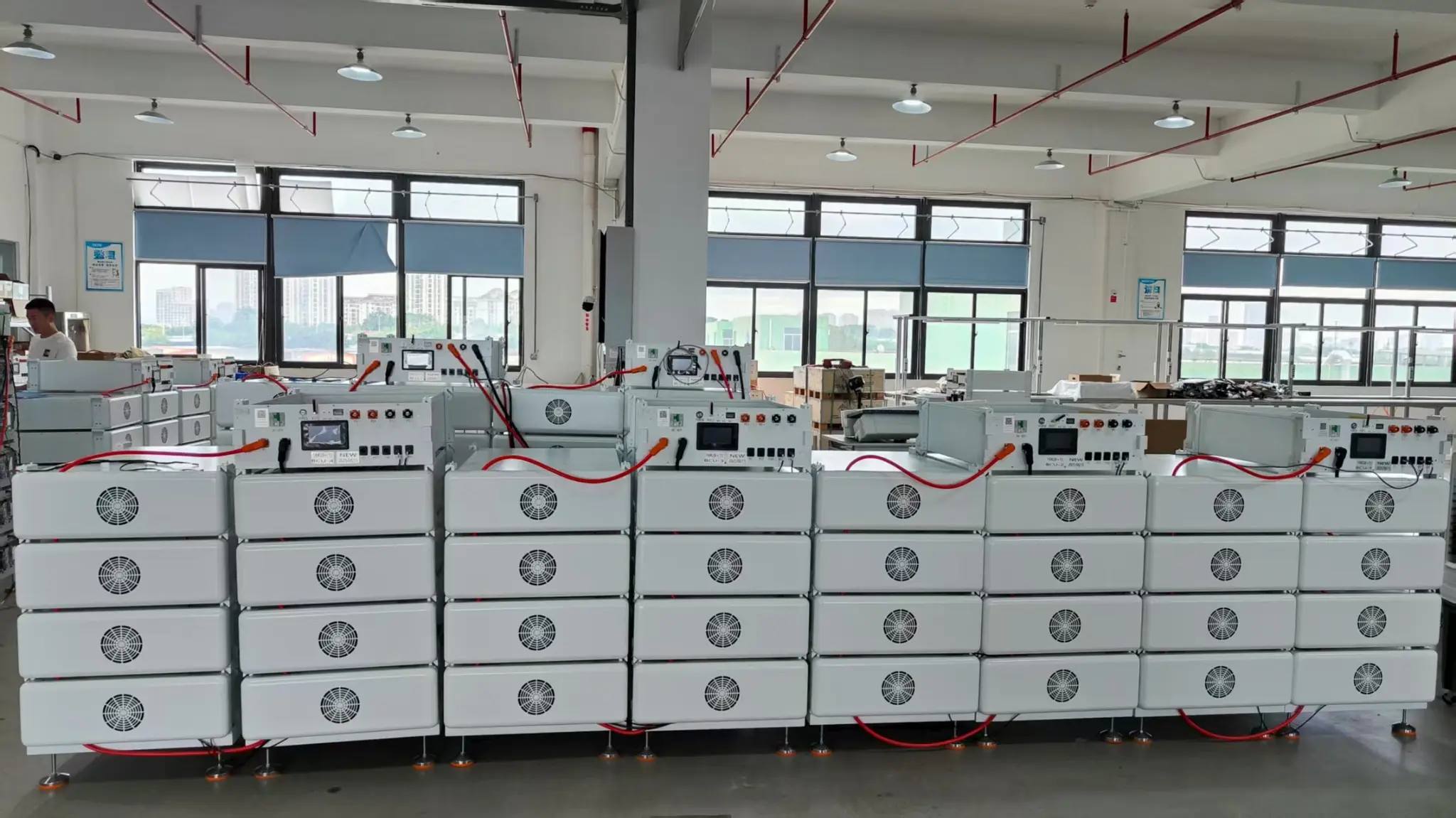

Modulaire integratie van het batterijsysteem en interne elektrische assemblage.
Batterijmodules ondergaan assemblage en elektrische verificatie vóór systeemintegratie.
· Cel- en moduleconsistentie-inspectie
· Controles van spanning, polariteit en isolatie
· Verificatie van laad- en ontlaadfunctie
· BMS-beveiliging en verificatie van stroomlimieten
· CAN/RS485-communicatiecontrole indien nodig
· Inspectie van de laatste bedrading, connector en systeemfunctie

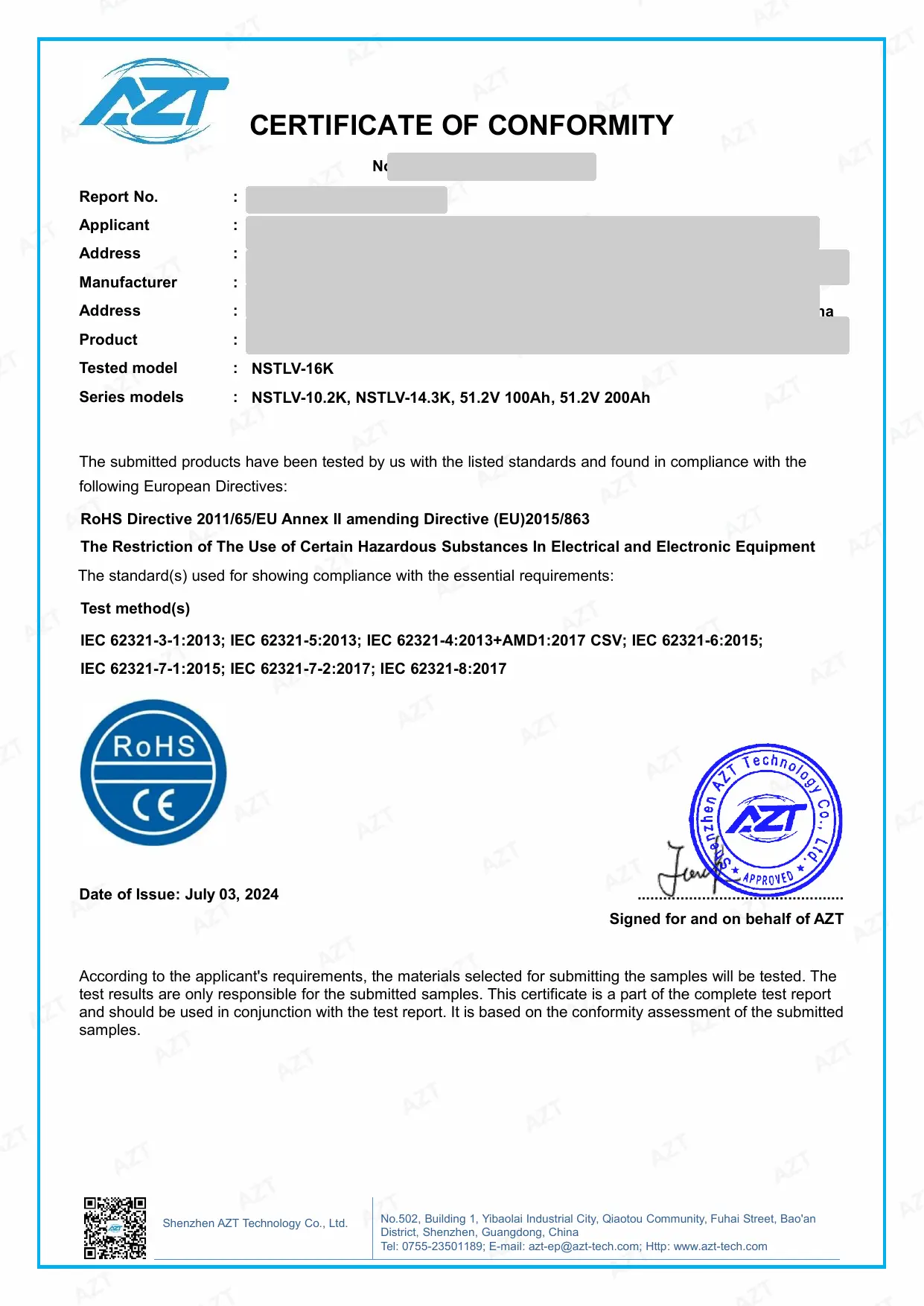

Voor geselecteerde batterijproducten is modelspecifieke documentatie beschikbaar. Certificaat en rapportomvang moeten vóór publicatie of verzending altijd worden gecontroleerd aan de hand van het exacte model.
|
|
|
|
|
|

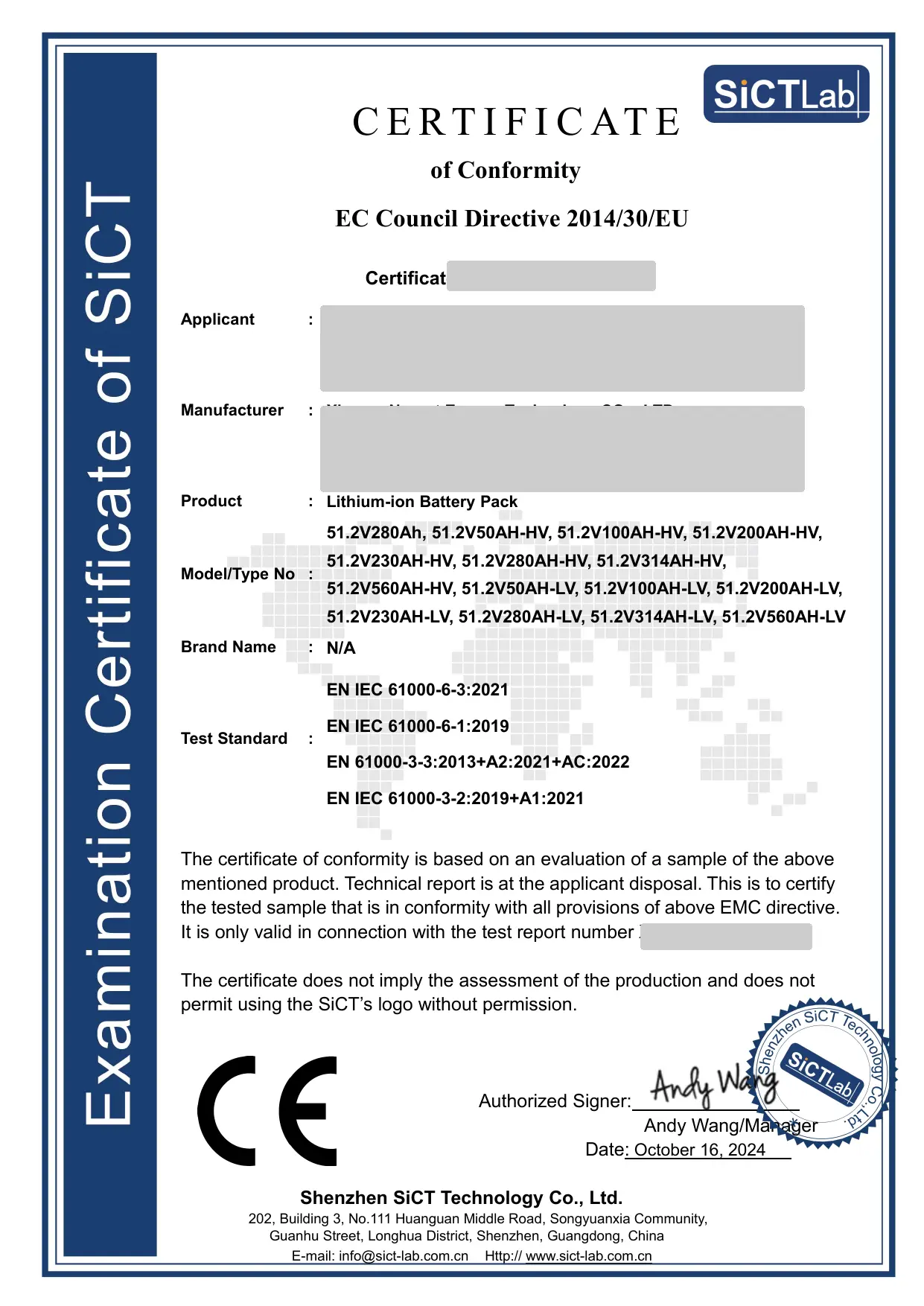

CE/EMC |
RoHS |

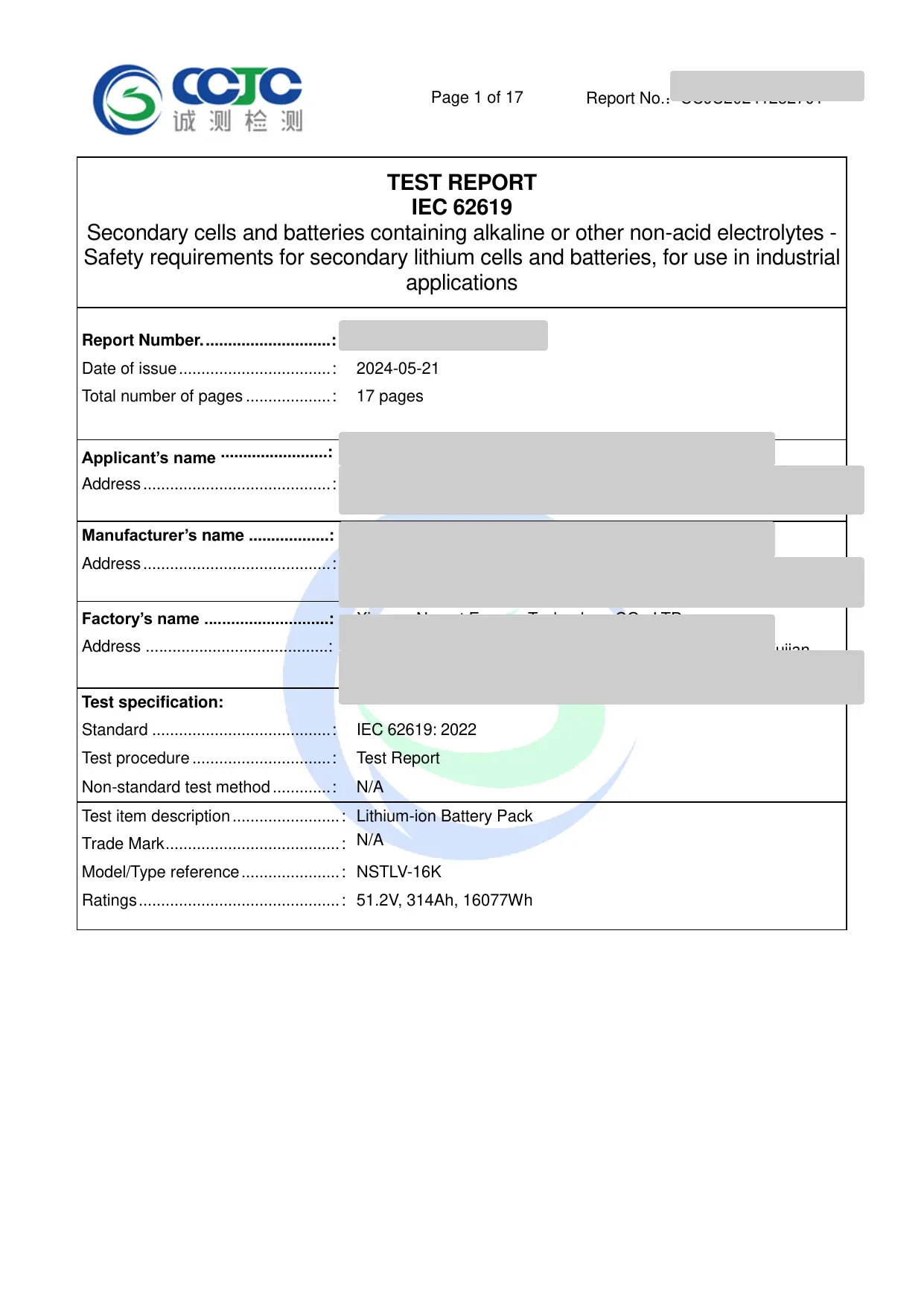

IEC 62619 |

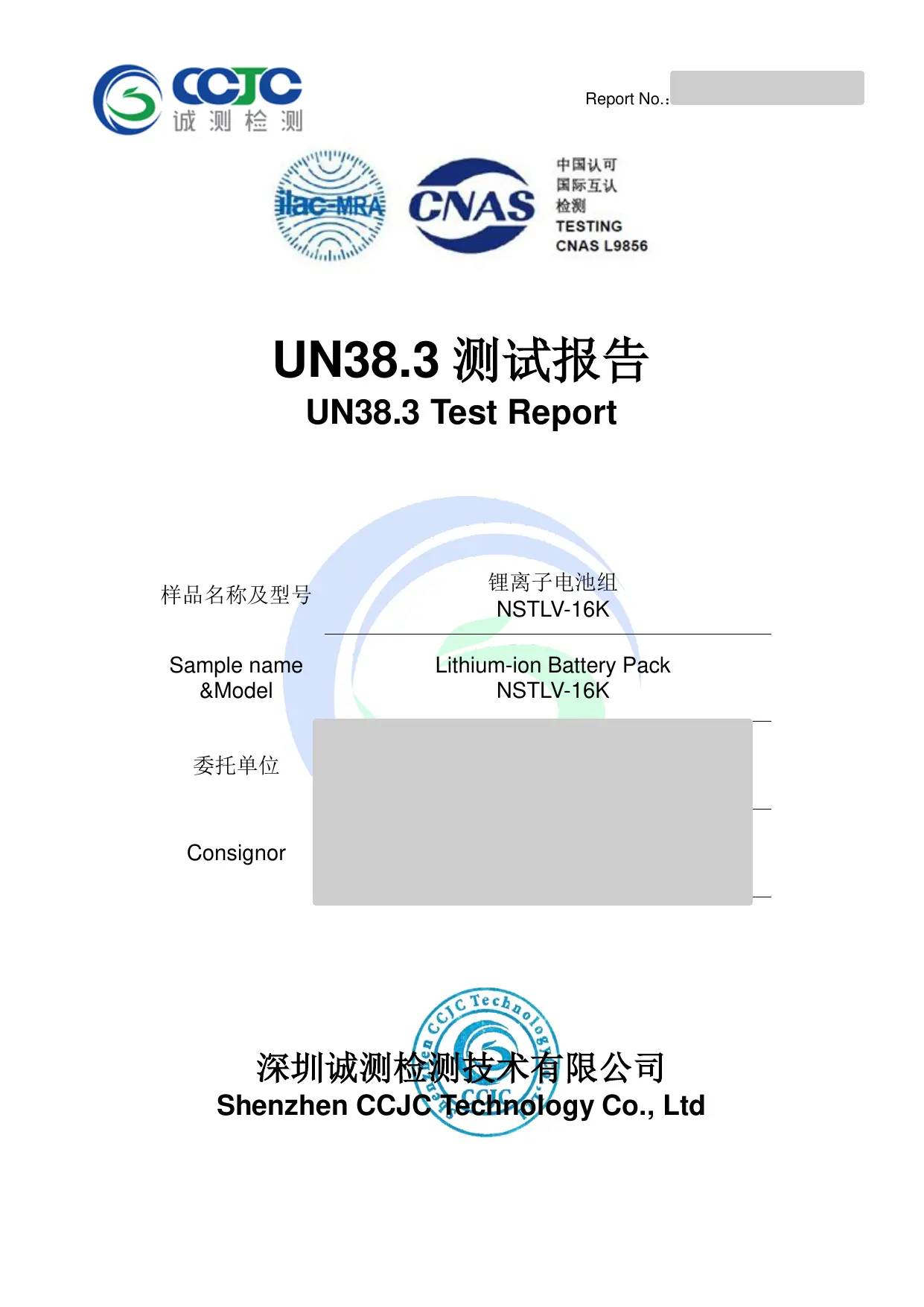

UN38.3 |
Voor het geteste NSTLV-16K-referentiemodel is ook MSDS-documentatie beschikbaar. Op verzoek kunnen modelspecifieke exemplaren worden verstrekt.
|
STANDAARD GARANTIE 5 jaar |
VERLENGDE GARANTIE Extra 5 jaar beschikbaar |
De garantieomvang en verlengingsvoorwaarden worden bevestigd voor het geselecteerde batterijmodel en de projectvoorwaarden.
|
EUROPA De huidige CE/EMC- en RoHS-documenten zijn alleen van toepassing op de modellen die in de bijbehorende rapporten worden vermeld. EU-verordening 2023/1542 voegt batterijspecifieke verplichtingen toe die verder gaan dan EMC/RoHS. Voor industriële batterijen van meer dan 2 kWh is vanaf 18 februari 2027 een batterijpaspoort vereist. Bevestig het exacte model, de technische documentatie en de verplichtingen van de marktdeelnemer vóór de marktintroductie. |
AUSTRALIË IEC 62619 en UN38.3 bieden ondersteunend technisch bewijs, maar de toegang tot de Australische markt en de vermelding op de Clean Energy Council zijn afzonderlijke vereisten. In 2026 stapt de CEC over op SA TS 5398; vanaf 1 januari 2027 worden aanvragen voor de nieuwe goedgekeurde batterijenlijst alleen geaccepteerd onder SA TS 5398. |
MIDDEN-OOSTEN Vereisten verschillen per land. Projecten in Saoedi-Arabië moeten de technische voorschriften van SASO voor elektrische batterijen en de toepasselijke SABRE-conformiteitsroute controleren. In de VAE is voor producten die onderworpen zijn aan technische voorschriften mogelijk een VAE-conformiteitscertificaat vereist via MoIAT; geaccrediteerde laboratoriumtestrapporten maken deel uit van het aanvraagpakket. |
Toelichting op de regelgeving: vereisten veranderen in de loop van de tijd. Controleer het huidige modelbereik, de lokale noteringsroute, labels, importeursverplichtingen en transportdocumentatie voordat u marktspecifieke conformiteitsclaims publiceert.
Normaal gesproken kan een praktisch batterijvoorstel worden opgesteld zodra de volgende projectinformatie beschikbaar is:
1. Doelland/markt
2. Merk en exact model van de omvormer
3. Vereiste opslagcapaciteit of beoogde back-uptijd
4. Maximale continu- en piekbelasting
5. Laagspannings- of hoogspanningsarchitectuur
6. Binnen-/buiteninstallatie en beschikbare ruimte
7. Communicatieprotocolvereiste
8. Vereiste conformiteitsdocumenten en geschatte bestelhoeveelheid
|
Projectaanvraag Stuur het omvormermodel, de beoogde opslagcapaciteit, maximale belasting, installatiemethode en bestemmingsmarkt. HSS Energy kan vervolgens de accuspanning, moduleconfiguratie, BMS-communicatie en documentatiepakket voor het project evalueren. |
HSS Energy levert laag- en hoogspanning LiFePO4-batterijplatforms voor huishoudelijk zelfverbruik van zonne-energie, back-upstroom en off-grid-toepassingen, met projectgebaseerde configuratie voor omvormercommunicatie, capaciteitsuitbreiding en installatieformaat.
