3,7 V 500 mAh LiPo-batterij

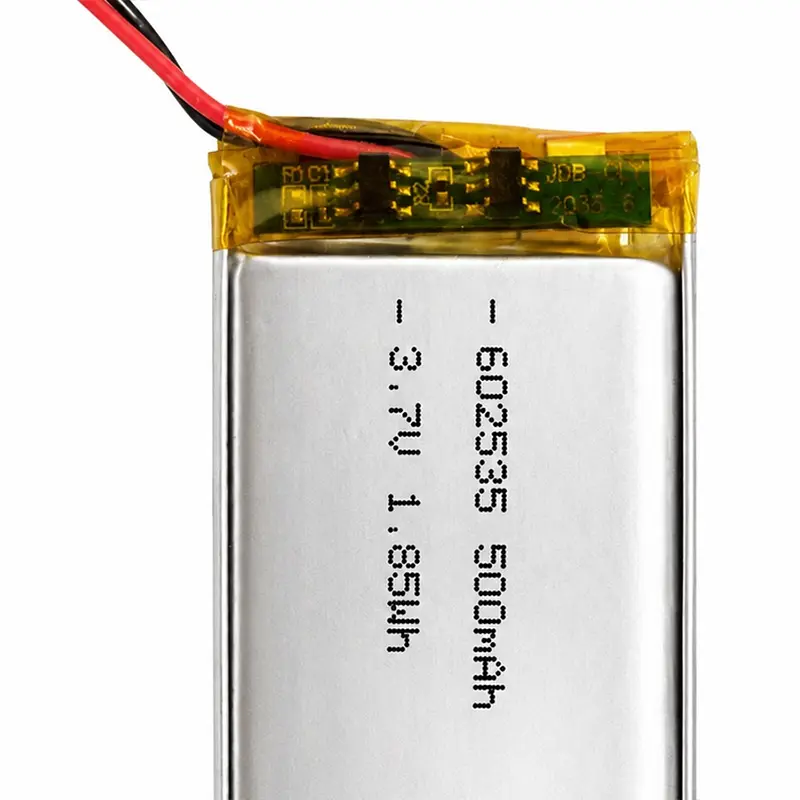

HSS Energy 3,7 V 500 mAh LiPo-batterij is bedoeld voor elektronica met beperkte ruimte die een oplaadbare eencellige bron van 3,7 V gebruikt. Het voorbeeld toont een beveiligingsprintplaat en een 2-draads connector; eindstroom-, kabel-, connector- en pakketafmetingen zijn projectbevestigd. Typische projecten zijn onder meer wearables, trackers, schoonheidsapparaten en andere compacte elektronica waarbij dikte en connectorroutering net zo belangrijk kunnen zijn als capaciteit. De voltooide batterij is groter dan de nominale celcode zodra de beschermplaat, tape, kabels en connector zijn meegeleverd. De holte van het apparaat en de serviceroute moeten dus worden bevestigd aan de hand van een tekening of een originele batterij. Deze projectmatige aanpak geeft OEM-kopers een realistischere verpakkingsenvelop en connectorspecificatie voor productie.

Elektrische identiteit en monsterafmetingen

602535 Formaat

Een 602535 LiPo-batterij gebruikt het nominale celformaat van 6 x 25 x 35 mm en slaat 1,85 Wh op. De bijgeleverde foto bevestigt 35,00 mm op de gemeten as. De nominale code is nuttig voor vroege mechanische screening, maar mag niet worden beschouwd als de uiteindelijke verpakkingsgrootte. PCM-positie, lipconstructie, isolatie, draaduitgang en connectorlichaam kunnen allemaal een of meer afmetingen uitbreiden. Bij compacte apparaten kunnen zelfs enkele millimeters de montagedruk of de sluiting van de behuizing beïnvloeden, dus HSS geeft er de voorkeur aan om het volledige pakket te valideren aan de hand van de daadwerkelijke batterijholte.

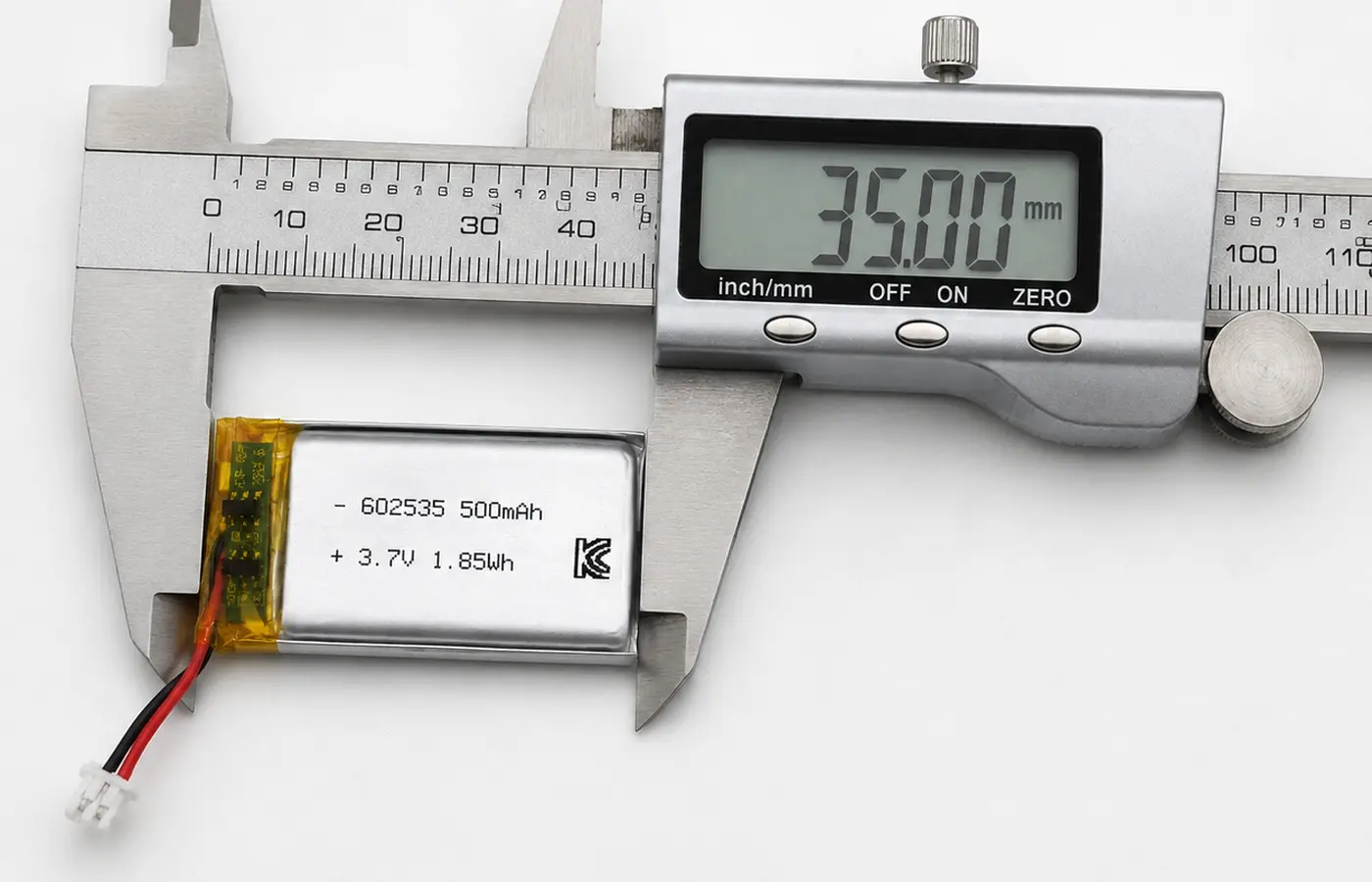

Meegeleverd maatbewijs: 35,00 mm op de gemeten as. De uiteindelijke afmetingen van het afgewerkte pakket moeten PCM, kabels en connector omvatten. Deze meting ondersteunt de celformaatreferentie op het geleverde monster, terwijl de resterende afmetingen en de uiteindelijke envelop nog projectbevestiging vereisen. Bij een herhaalde OEM-bestelling moet in de goedgekeurde tekening onderscheid worden gemaakt tussen het nominale cellichaam en de voltooide batterijconstructie, zodat inkoop-, engineering- en productieteams dezelfde maatreferentie gebruiken.

Bescherming, opladen en laadprofiel

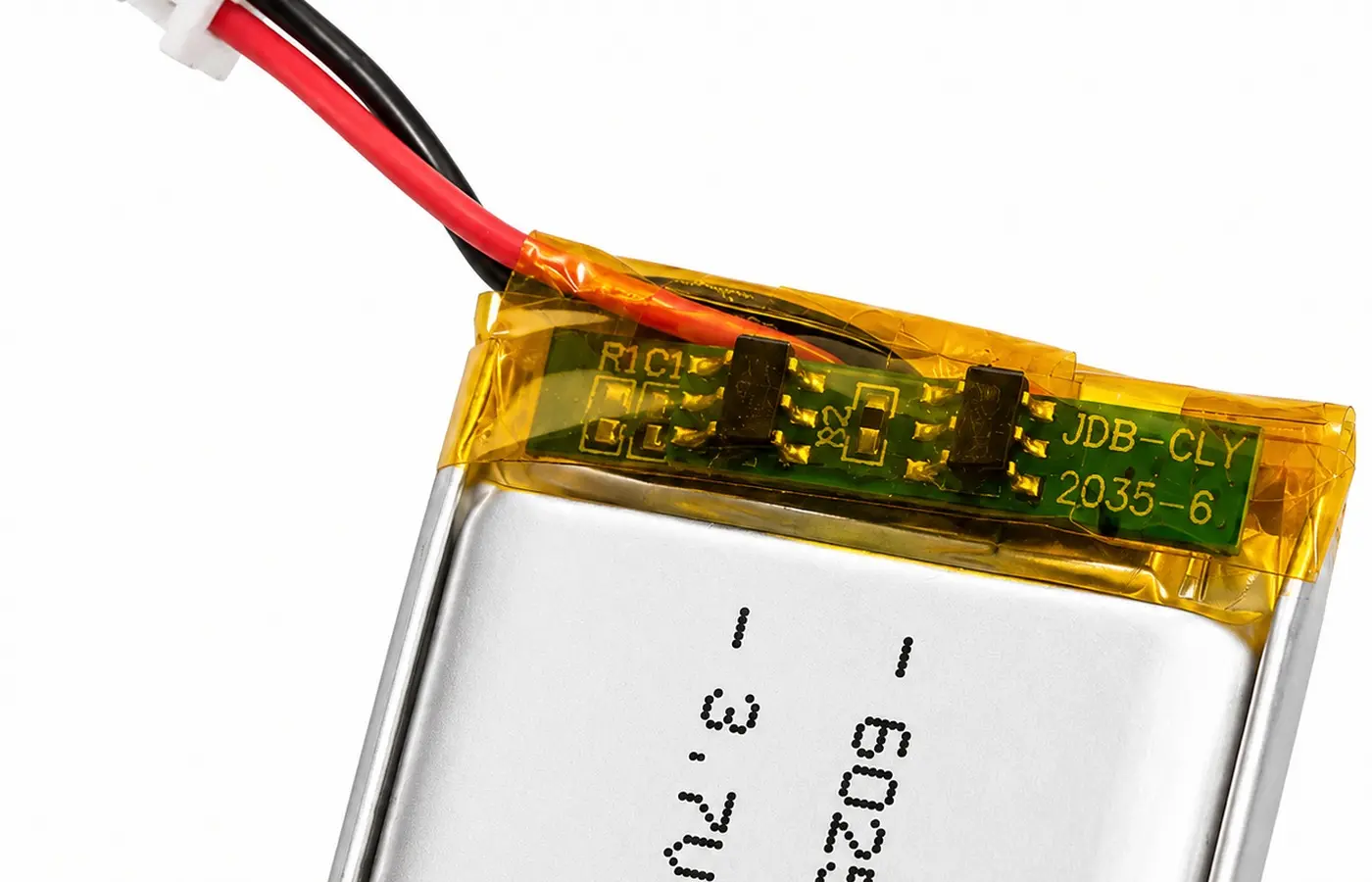

Een LiPo-batterij van 500 mAh met PCM voegt beveiligingshardware toe, maar drempels en stroomcapaciteit zijn afhankelijk van de geselecteerde cel en kaart. De PCM kan belangrijke batterijbeschermingsfuncties bieden, maar de werkelijke drempels en stroomcapaciteit worden bepaald door de geselecteerde cel-, bord- en projectinstellingen. Kopers moeten daarom informatie over de gemiddelde belasting, piekbelasting en laadvermogen verstrekken voordat ze ervan uitgaan dat het monster een motor-, verwarmings- of radio-uitbarsting kan ondersteunen. Hierdoor kan HSS een geschikte beschermingsoplossing selecteren in plaats van elke 500mAh-batterij als elektrisch identiek te behandelen.

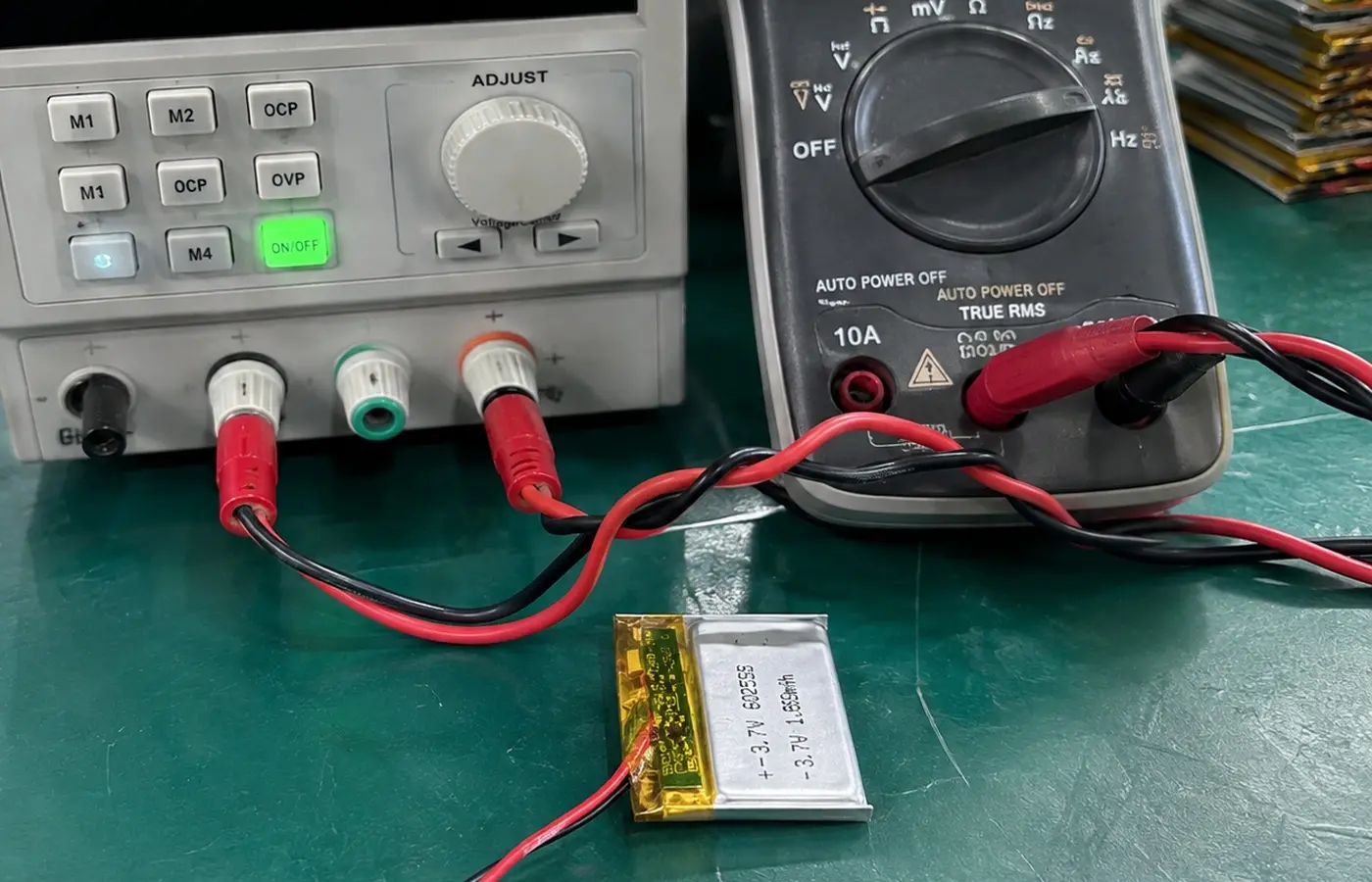

Bijgeleverde afbeelding met elektrische controle. De 4,20V-opstelling komt overeen met een 1S LiPo-laadplafond; De weergegeven stroom is testbewijs en geen universele HSS-productbeoordeling.

Selectiegrens

Een LiPo-batterij van 3,7 V en 500 mAh is het beste voor lage tot gemiddelde belasting; radioflitsen, motoren, verwarmingselementen en actuatorpieken moeten vóór goedkeuring worden gecontroleerd. De energieklasse van 1,85 Wh werkt goed wanneer het apparaat een groot deel van zijn tijd in stand-by staat of gematigde elektronische belastingen gebruikt, maar korte gebeurtenissen met hoge stroomsterkte kunnen nog steeds het batterijontwerp domineren. GPS/LTE-transmissie, trilmotoren, pompen en verwarmingen moeten worden gecontroleerd aan de hand van de geselecteerde cel en PCM. Voor kopers die meerdere zakcelformaten vergelijken, is de werkelijke inschakelduur meestal een betere selectie-input dan alleen capaciteit.

Connector-, draad- en OEM-integratie

Een 602535-batterij met connector moet qua polariteit, stekkerbehuizing, steek, draad- en kabellengte overeenkomen; het monster gebruikt rood/zwarte kabels en een kleine witte 2-pins stekker. Bij het matchen van connectoren zijn ook de behuizingsfamilie, steek, pinpositie, draaddikte en kabellengte nodig om overeen te komen met het ontwerp aan de apparaatzijde. Een visueel vergelijkbare 2-pins connector kan nog steeds incompatibel zijn als de polariteit of pitch verschillend is. Door een close-upfoto, PCB-tekening of origineel batterijmonster aan te leveren, kan HSS de interface bevestigen voordat de klant een prototype ontvangt.

Connector- en leadconfiguratiepad

Voor de 602535 3,7V 500mAh LiPo-batterij moet de goedkeuring van de connector de tekening aan de apparaatzijde of het originele batterijmonster volgen. Zodra de connector is bevestigd, kunnen het draadtraject, de kabellengte en de PCM-positie worden bevroren in de voltooide pakkettekening. Dit is vooral waardevol voor contractfabrikanten en OEM-kopers, omdat het de variatie tussen monster- en bulkproductie vermindert en assemblageteams een herhaalbare interfacereferentie geeft.

Geschikt voor gebruik: waar 602535 zinvol is

Een 602535 lithium-polymeerbatterij is geschikt voor trackers, wearables, slimme sloten, schoonheidsapparaten en andere compacte elektronica als het echte vermogensprofiel is gevalideerd. Deze toepassingen delen de behoefte aan een klein oplaadbaar formaat, maar hun laadpatronen zijn heel verschillend. Een tracker kan het grootste deel van zijn tijd slapend doorbrengen en vervolgens met een hoge piekstroom uitzenden, terwijl een schoonheidsapparaat met tussenpozen een motor of verwarming kan laten draaien. HSS evalueert daarom de geschiktheid van de toepassing op basis van de werkelijke belasting, laadfrequentie, thermische omstandigheden en beschikbare holte in plaats van een brede compatibiliteitsclaim te gebruiken.

Toepassing Fit Lens

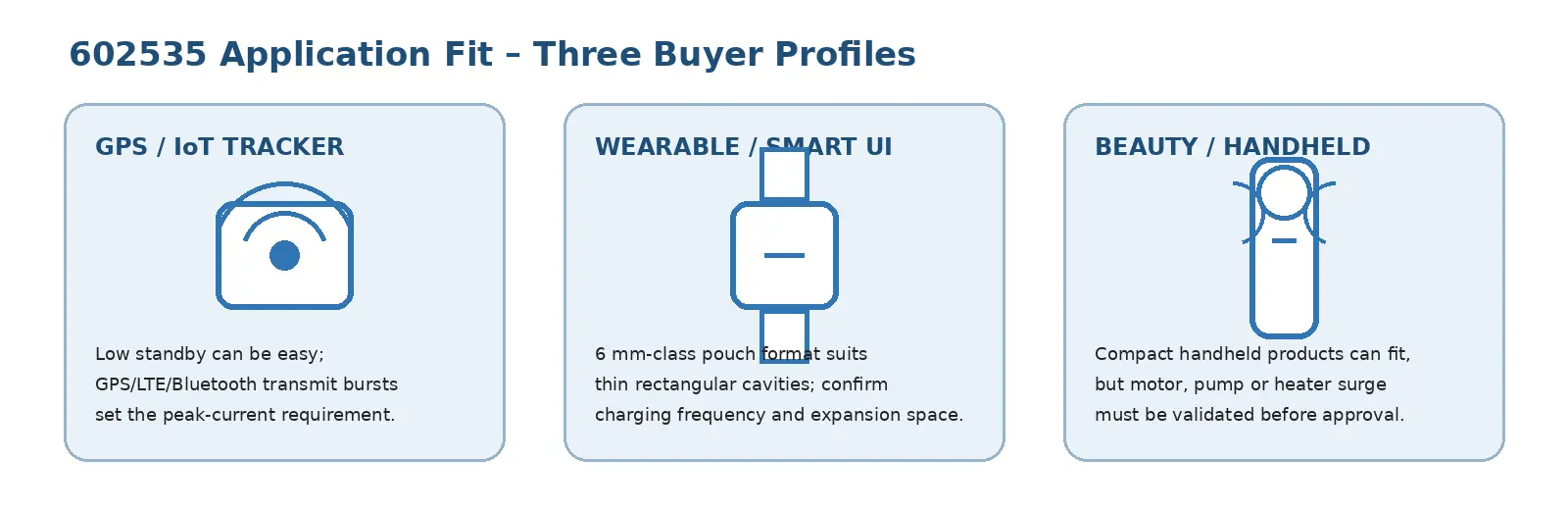

Visueel passend bij de toepassing: kies uit inschakelduur, piekbelasting, laadgedrag en apparaatruimte in plaats van alleen capaciteit.

Beslissing van de koper: selecteer 602535 niet alleen op basis van de capaciteit voor drones, RC-voertuigen of motorapparatuur met een hoog verbruik. Valideer eerst het echte piekstroomprofiel. Deze toepassingen kunnen piekstromen vereisen die groter zijn dan wat een kleine zakcel en PCM moeten leveren. Als de klant een apparaat met een hoger verbruik overweegt, moet HSS eerst het gemeten stroomprofiel en temperatuurgedrag beoordelen en kan een ander celformaat aanbevelen als het 602535-platform niet voldoende marge biedt.

Productiebewijs, veelgestelde vragen en OEM-offerteaanvragen

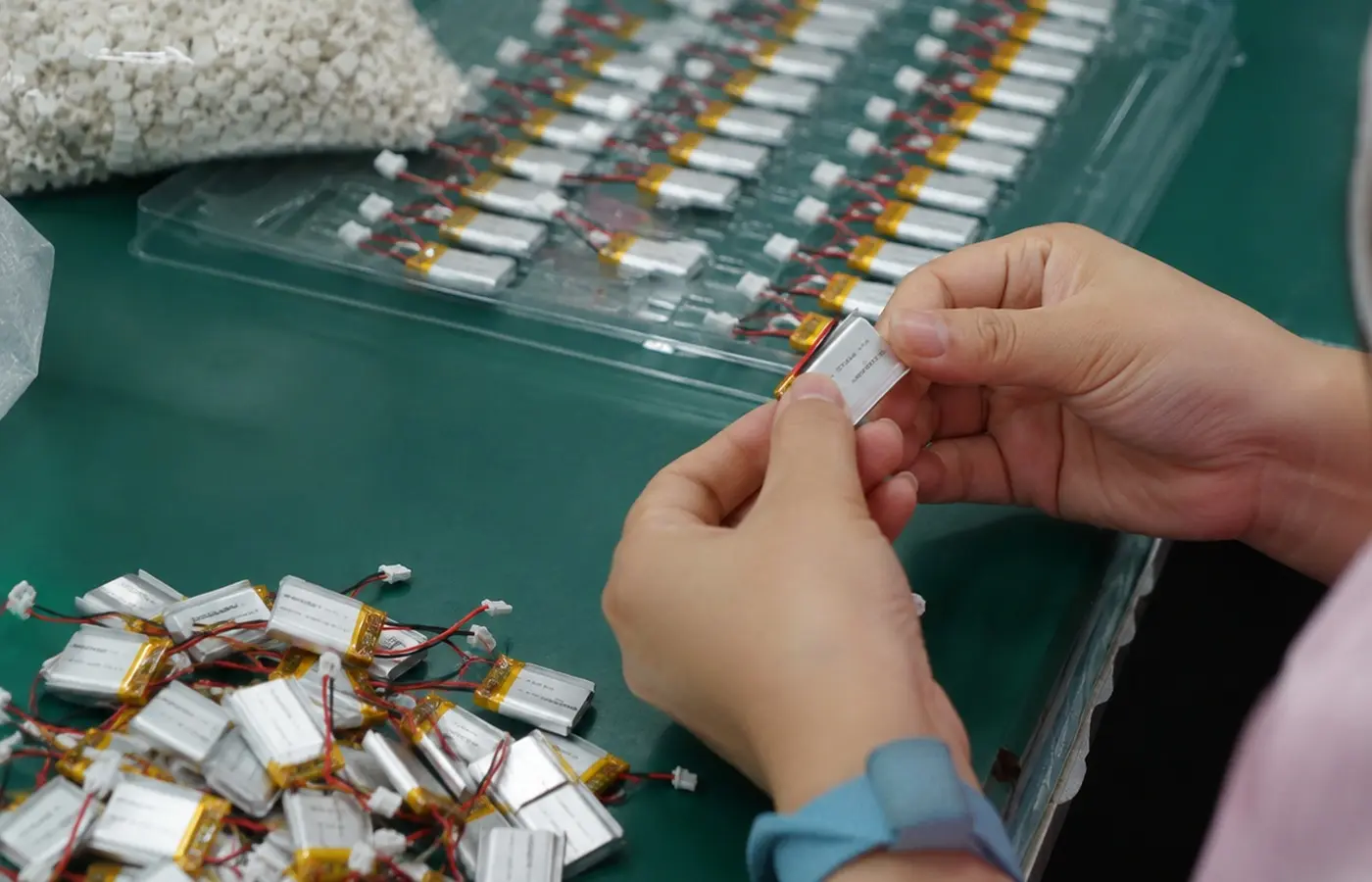

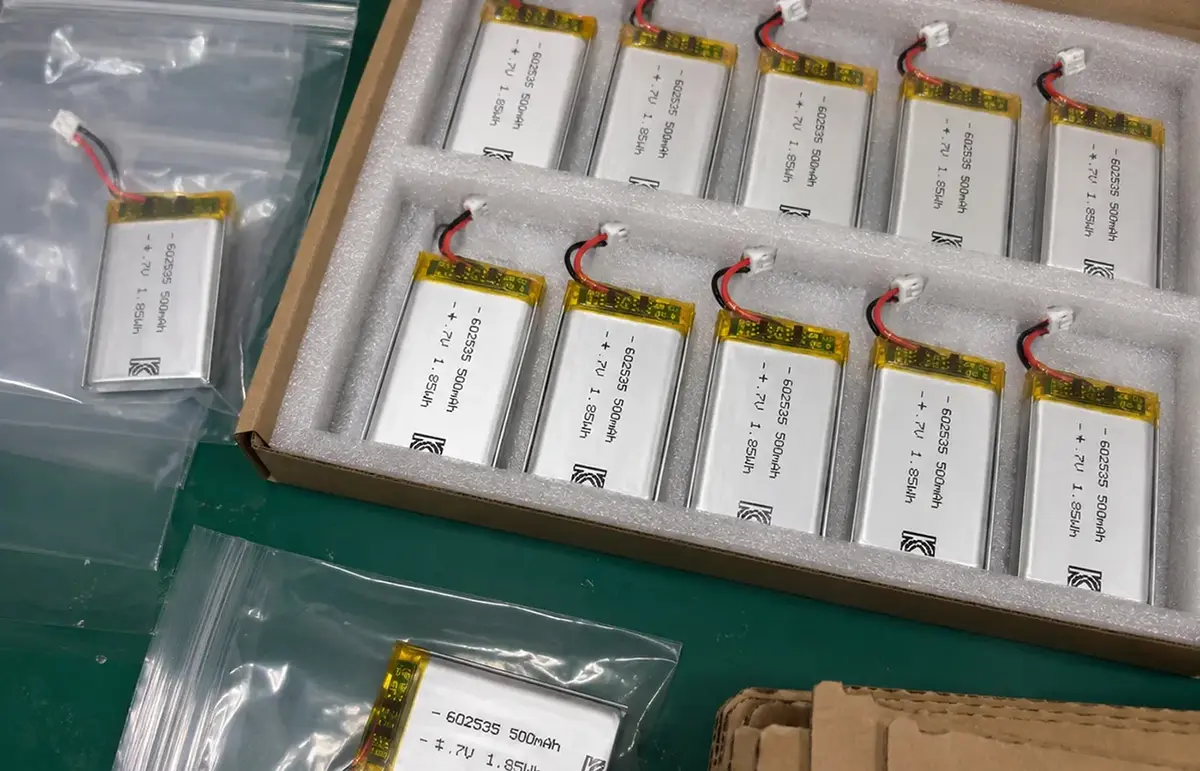

Geleverde afbeelding voor batchverwerking: afgewerkte 602535-cellen met beschermplaat, kabels en connector voorbereid voor verpakking. De afbeelding is nuttig als bewijsmateriaal in de productiecontext, omdat deze het type voltooide batterijassemblage laat zien dat wordt gehanteerd, maar mag niet worden gebruikt om een ​​specifiek, niet-geverifieerd testresultaat of certificering te impliceren. Bij herhaalde OEM-bestellingen moeten het label, de polariteit, de connector, de elektrische controles en de verpakkingsmethode allemaal voldoen aan de goedgekeurde projectspecificatie.

Ondersteuning voor certificering en documentatie

Veelgestelde vragen voor kopers

STUUR DE BATTERIJVEREISTEN VAN UW APPARAAT

Voor een beoordeling van de pasvorm van de 602535 3,7 V 500 mAh LiPo-batterij stuurt u HSS Energy de apparaatbelasting, het oplaadprofiel, de holte, de connector, de polariteit, de kabellengte en de inschakelduur. Voeg, indien beschikbaar, het originele batterijmonster of de connectorfoto aan de apparaatzijde toe, samen met de monsterhoeveelheid en de verwachte jaarlijkse vraag. Met die informatie kan HSS zowel de technische geschiktheid als de herhaalproductievereisten beoordelen voordat de offerte wordt opgesteld.
